1000 V līdzstrāvas korpusa ķēdes pārtraucējs

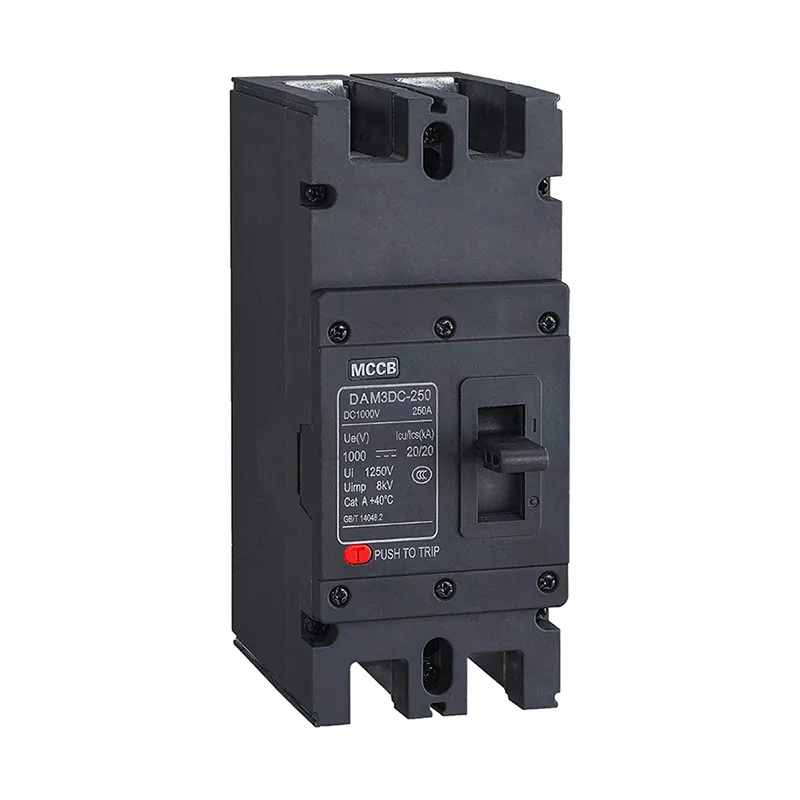

CDADA DAM3PV sērijas 1000 V līdzstrāvas kārbas slēdži, kas izstrādāti modernu atjaunojamās enerģijas sistēmu prasīgajām vajadzībām, nodrošina spēcīgu pārslodzes un īssavienojuma aizsardzību līdzstrāvas elektrotīklos un fotoelementu (PV) instalācijās līdz pat 1500 V un 800 A. Shanghai DADA Electric CO., LTD., kā ražotājs, mūsu augstas veiktspējas līdzstrāvas MCCB ir īpaši optimizēta saules enerģijas fermām, akumulatoru uzglabāšanas iekārtām, EV uzlādes infrastruktūrai un rūpnieciskiem līdzstrāvas mikrotīkliem.

Atšķirībā no maiņstrāvas slēdžiem, DAM3PV sērijai ir specializēta loka dzēšanas sistēma, kas droši pārtrauc augstas enerģijas līdzstrāvas lokus — tas ir ļoti svarīgi sistēmās, kurās spriegums paliek nemainīgs un loki nenodziest paši. Ar nominālo darba spriegumu 1000 V vai 1500 V līdzstrāvas, tas atbalsta gan dzīvojamo/komerciālo (1000V), gan komunālo (1500V) saules arhitektūru.

Pieejams 2P, 3P un 4P konfigurācijās, DAM3PV piedāvā rāmja strāvu no 250A līdz 800A un regulējamas nominālās strāvas (piemēram, 100A–250A 250 kadriem). Tas nodrošina maksimālu pārrāvuma jaudu līdz 40kA (pie zemāka sprieguma) un 20kA pie 1000V/1500V līdzstrāvas, nodrošinot drošu kļūdu novēršanu pat lielos blokos. Slēdzis ietver iebūvētu izolācijas funkciju, IP20 aizsardzību un atbalsta manuālo vai elektrisko darbību, kā arī papildu, šunta atvienošanas un trauksmes kontaktus tālvadības uzraudzībai un vadībai.

CDADA DAM3PV, kas ir sertificēts atbilstoši starptautiskajiem standartiem un ir paredzēts skarbām vidēm (3. piesārņojuma pakāpe, –5°C līdz +40°C), ir droša, mērogojama un nākotnei piemērota izvēle līdzstrāvas aizsardzībai.

Galvenās specifikācijas

Kāpēc izvēlēties CDADA 1000V līdzstrāvas korpusa ķēdes pārtraucēju?

★ True DC Arc Interruption Technology

Īpaši izstrādāta loka tekne un magnētiskā izpūšanas sistēma nodrošina drošu augstsprieguma līdzstrāvas bojājumu pārtraukšanu, nevis modificētu maiņstrāvas slēdzi.

★ Saules enerģijas optimizēta 1000V un 1500V sistēmām

Ietver visus galvenos PV virkņu spriegumus, sākot no jumta un beidzot ar komunālo pakalpojumu skalu, ar skaidru polu/sprieguma saskaņošanu.

★ Augsta pārtraukuma jauda pie sistēmas sprieguma

20kA pie 1000V līdzstrāvas atbilst IEC prasībām lielām saules stacijām — nodrošina selektīvu koordināciju ar pakārtotajām ierīcēm.

★ Iebūvēta izolācija + piederumi

Darbojas gan kā aizsargierīce, gan kā apkopes izolators; atbalsta attālo izslēgšanu un statusa atgriezenisko saiti, izmantojot papildu moduļus.

★ Izturīgs skarbiem apstākļiem

Piesārņojuma pakāpe 3 un plašs temperatūras diapazons padara to piemērotu tuksneša, piekrastes vai jumta instalācijām.

★ Globālā atbilstība un atbalsts

Izstrādāts atbilstoši IEC standartiem, ko atbalsta Šanhajas DADA tehniskā komanda, ar dokumentāciju angļu valodā starptautiskiem projektiem.

Tipiski pielietojumi

Utility Scale Solar Farms: līdzstrāvas sānu aizsardzība pie kombinētāja vai invertora ieejas

Komerciāls Rooftop PV: 1000V virkņu apvienošana un bojājumu izolācija

Akumulatora enerģijas uzglabāšanas sistēmas (BESS): līdzstrāvas kopnes aizsardzība

EV ātrās uzlādes stacijas: lieljaudas līdzstrāvas sadale

Dzelzceļa un telekomunikāciju līdzstrāvas tīkli: uzticama rezerves strāvas ķēdes aizsardzība

Kāpēc izvēlēties CDADA?

★ Mums ir īpaša "Saules līdzstrāvas" produktu līnija, tostarp līdzstrāvas slēdži, drošinātāji, SPD un kombinatori, kas paredzēti unikālajām fotoelektrisko sistēmu prasībām.

★ OEM (jūsu zīmols mūsu produktos) un ODM (pielāgota dizaina) pakalpojumi ir mūsu stiprās puses. Mēs atbalstām privāto marķēšanu un pielāgotu iepakojumu.

★ Mūsu galvenās priekšrocības ir:

1) pabeigt starptautiskus sertifikātus,

2) spēcīgas OEM / ODM iespējas,

3) augsta izmaksu un veiktspējas attiecība,

4) uzticama liela mēroga ražošanas jauda,

5) Plaša eksporta pieredze.

Bieži uzdotie jautājumi

Q1: Vai es varu izmantot maiņstrāvas MCCB 1000 V līdzstrāvas saules sistēmām?

A1: Absolūti nē. Maiņstrāvas slēdži nevar droši pārtraukt līdzstrāvas lokus nulles šķērsošanas trūkuma dēļ. Tas apdraud katastrofālu atteici, aizdegšanos vai aprīkojuma bojājumus. Vienmēr izmantojiet DC sertificētu MCCB, piemēram, CDADA DAM3PV.

Q2: Kāda ir atšķirība starp DAM3PV-250 un DAM3PV-400HU?

A2: “HU” sufikss apzīmē augstāku veiktspēju, tostarp uzlabotu loka vadību, lielākus spailes un savietojamību ar loka slāpēšanas pārsegiem. HU modeļi ir ieteicami kritiskiem saules enerģijas lietojumiem.

Q3: Vai man ir nepieciešams loka vāks?

A3: ļoti ieteicams slēgtos skapjos. "Nulles loka vāks" satur plazmu pārtraukuma laikā, uzlabojot operatora drošību un samazinot iekšējos bojājumus — īpaši svarīgi pie 1000 V+.

Q4: Vai to var izmantot kā manuālu atvienošanas slēdzi?

A4: Jā. Visiem DAM3PV modeļiem ir izolācijas īpašības, kas nozīmē, ka tie nodrošina redzamu kontaktu atdalīšanu un atbilst apkopes izolācijas drošības standartiem.

Q5: Kāpēc izvēlēties CDADA, nevis ABB, Schneider vai Eaton DC MCCB?

A5: CDADA piedāvā:

● Rentabla 1000V/1500V līdzstrāvas aizsardzība, neapdraudot drošību

● Pilna piederumu ekosistēma (šunts, signalizācija, tālvadības pults)

● Ātrāka piegāde un lokalizēts atbalsts Āzijā, Āfrikā un LATAM

● Pierādīta lauka uzticamība vairāk nekā 10 GW uzstādītajos saules enerģijas projektos visā pasaulē
