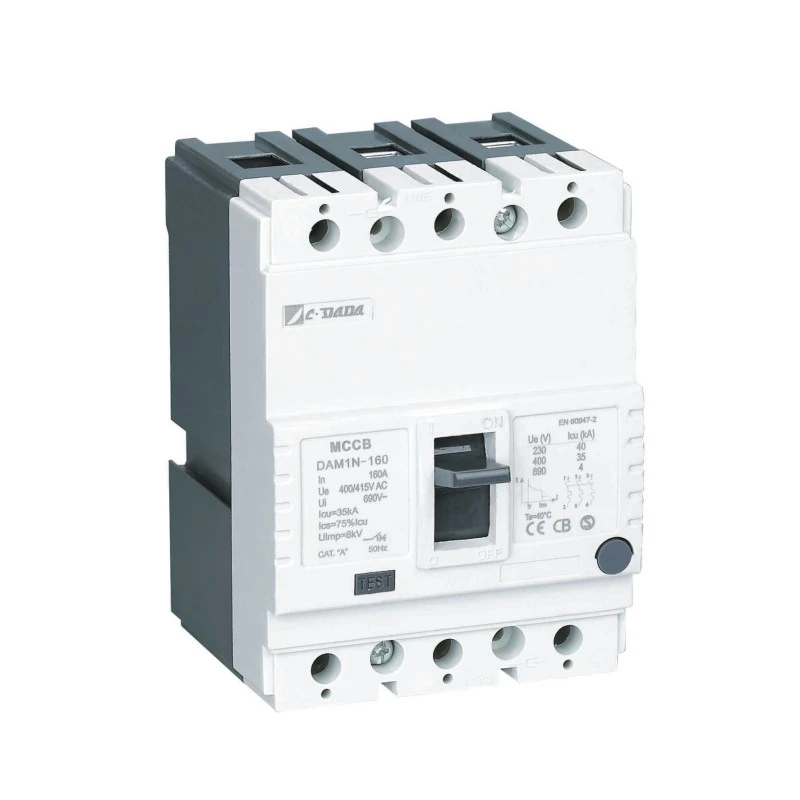

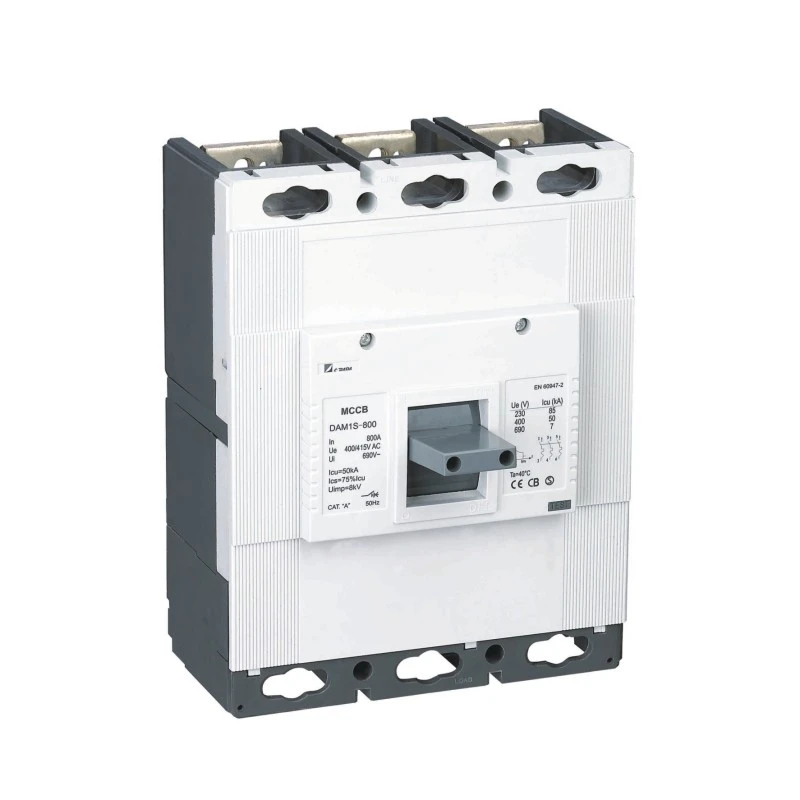

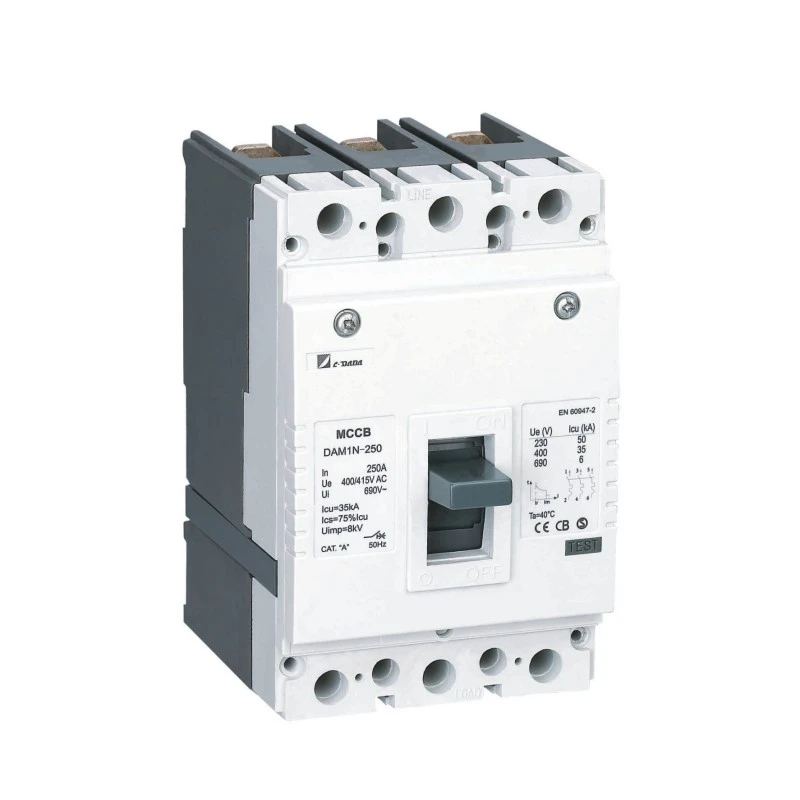

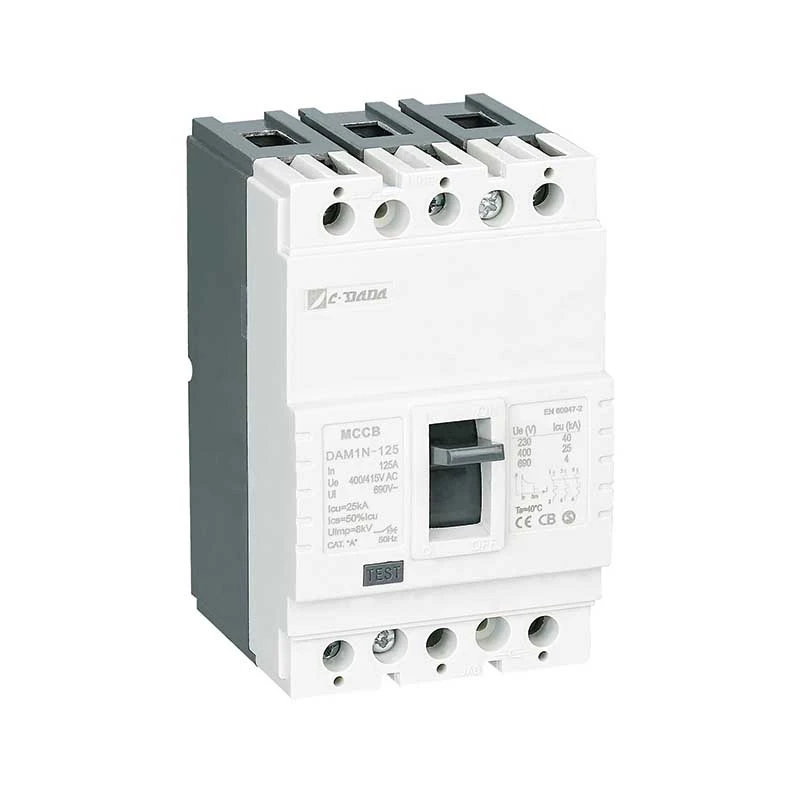

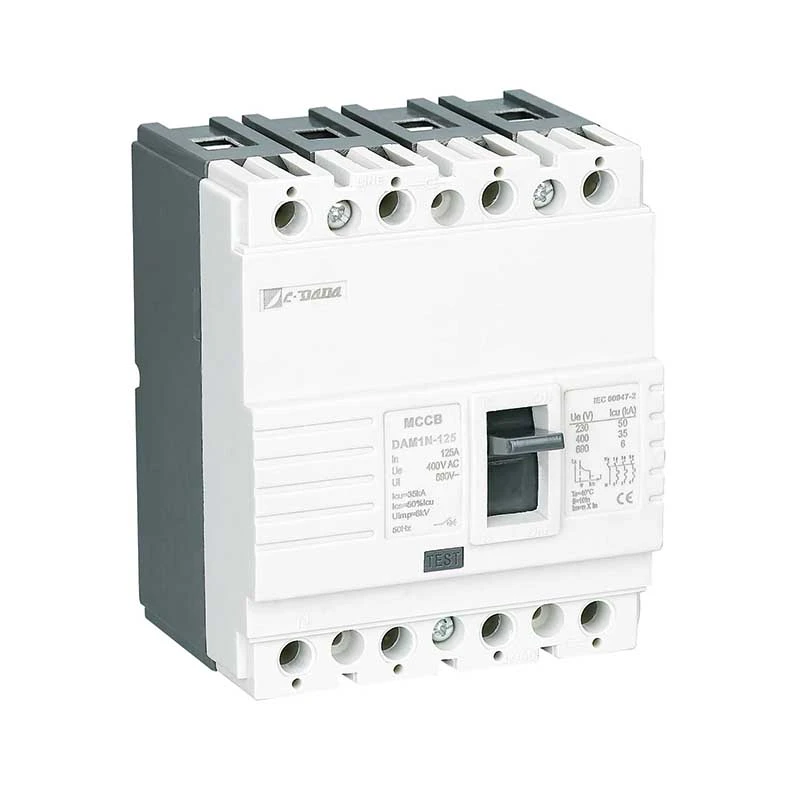

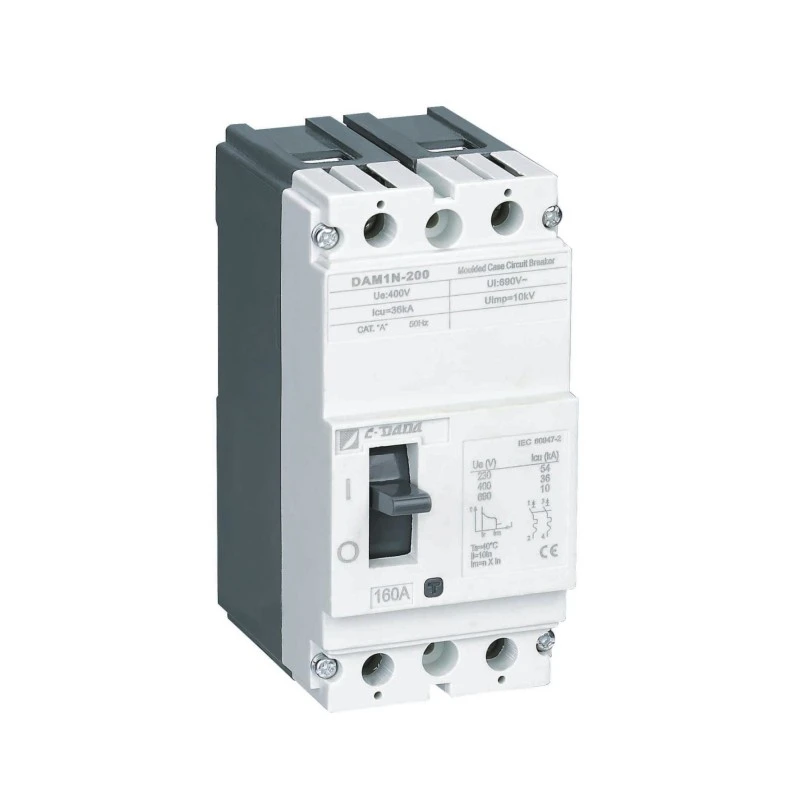

Fiksēta tipa korpusa ķēdes pārtraucējs

CDADA fiksētā tipa korpusa ķēdes pārtraucēju (MCCB) DAM1 sērija atbilst jebkura lietojuma vajadzībām, sākot no maziem lietotājiem līdz rūpniecisko transformatoru un sadales instalācijām.

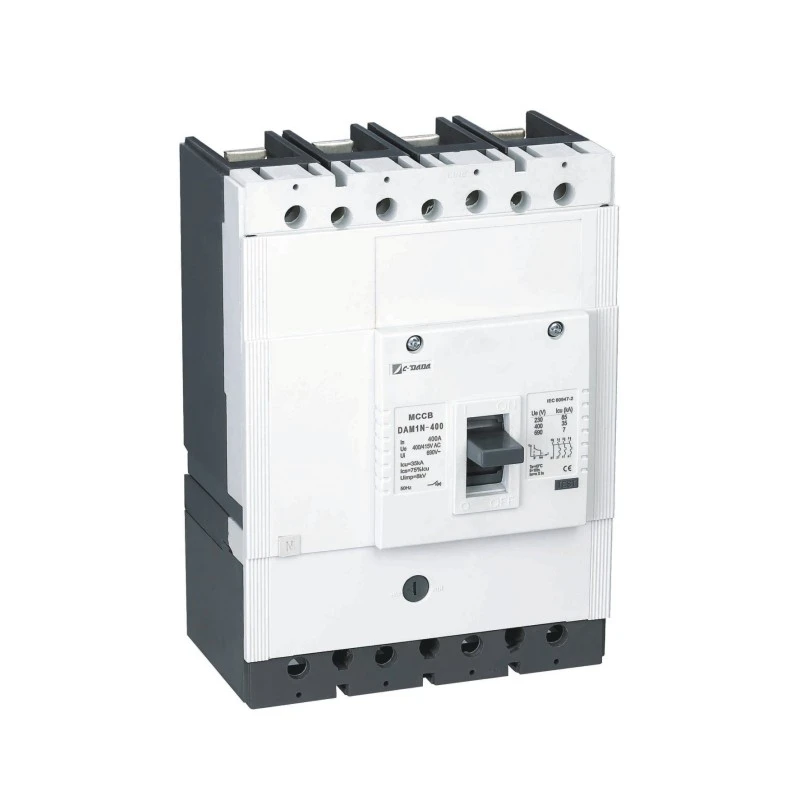

DAM1 sērijai ir septiņi rāmju izmēri, līdz 1600A, pārrāvuma jauda līdz 100 kA, darba spriegums līdz 1000 voltiem, viegli apmierina dažādas visaptverošas elektrisko un mehānisko piederumu vajadzības, nodrošina dažādus uzstādīšanas risinājumus, lai maksimāli palielinātu jebkuras energosistēmas vajadzības.

Ar globālo sertifikātu KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ir labākā izvēle pasaules elektroierīču rūpnīcām un oriģinālo iekārtu ražotājiem.

Galvenās specifikācijas

DAM1 MCCB formētā korpusa slēdža elektriskie parametri

● Icu: O-t-CO tests (O: Atvēršanas manevrs, CO: Close-Open manevrs, t: Gaidīšanas ilgums)

● Ics: O-t-CO-t-CO tests (O: atvēršanas manevrs, CO: aizvēršanas-atvēršanas manevrs, t: gaidīšanas ilgums)

★ Ieslēgta/I pozīcija: norāda, ka slēdža kontakti ir aizvērti. Šajā pozīcijā slēdža svira atrodas augšējā pozīcijā

★ TRIP pozīcija: norāda, ka slēdzis ir atvērts jebkādas atteices (pārslodzes vai īssavienojuma) dēļ. Šajā gadījumā slēdža svira atrodas vidējā stāvoklī starp IESLĒGTS un IZSLĒGTA pozīcijām. Lai pārslēgtu slēdzi, kas atrodas atslēgšanas pozīcijā, pozīcijā ON; spiediet slēdža sviru uz leju, kā parādīts OFF zīmē

Slēdzis ir jāiestata ar "klikšķa" skaņu. Pēc tam pavelciet sviru, kā norādīts ON zīmē, lai aizvērtu slēdzi.

★ OFF/0 Pozīcija: norāda, ka slēdža kontakti ir atvērti. Tādā veidā slēdža svira atrodas apakšējā pozīcijā.

DAM1-125 MCCB formētā korpusa slēdža fizikālie parametri

Darbības princips un aizsardzības mehānisms

★ Termiskā aizsardzība (pārslodze)

Bimetāla sloksne saliecas, ja to silda ilgstoša pārstrāva (> nominālā strāva). Liekšanas ātrums ir proporcionāls strāvas stiprumam — tiek nodrošināta apgrieztā laika atslēgšanās, kas atdarina kabeļa termisko uzvedību, novērš traucējumus, vienlaikus aizsargājot aprīkojumu.

★ Magnētiskā aizsardzība (īssavienojums)

Īssavienojuma laikā (piem., fāze-fāze vai fāze-zeme) augstas strāvas magnētiskais lauks uzreiz pavelk solenoīda virzuli, atlaižot fiksatoru milisekundes laikā — pārtraucot bojājuma strāvu, pirms rodas termiski bojājumi.

Produkta priekšrocības

★ Korpuss un vāks:

Kā korpusa un pārsega materiāls ir izmantoti stikla šķiedras poliestera sveķi saskaņā ar EN 60512-20-2 standartu. Šis materiāls, kas literatūrā tiek saukts par BMC (Bulk Molding Compound), ir vēlams augsto elektrisko un mehānisko vērtību dēļ, un tas var nepārtraukti izturēt 160 ℃ temperatūru. BMC materiāls nedeg, saskaroties ar vadu 960 ℃ temperatūrā saskaņā ar IEC 695-2-1

Bimetāls: Bimetāls ir materiāls, kas sastāv no divu plākšņu metālu kombinācijas ar dažādiem pagarinājuma koeficientiem pret karstumu. Strāva, kas iet caur slēdzi, sasilda bimetālu. Šī siltuma ietekmes dēļ. bimetāls izliecas uz mazāk izstieptu plāksni. Tā kā siltums palielinās, palielinoties strāvai, kas iet caur slēdzi, bimetāls tiek vairāk uzkarsēts un vairāk izliecas. Tādā veidā tas kontrolē atvēršanas mehānismu, lai atvērtu slēdzi.

★ Kontakti:

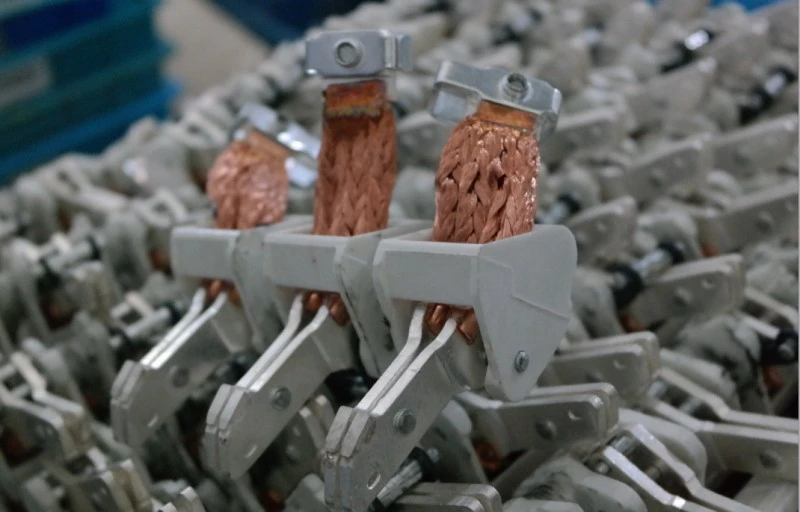

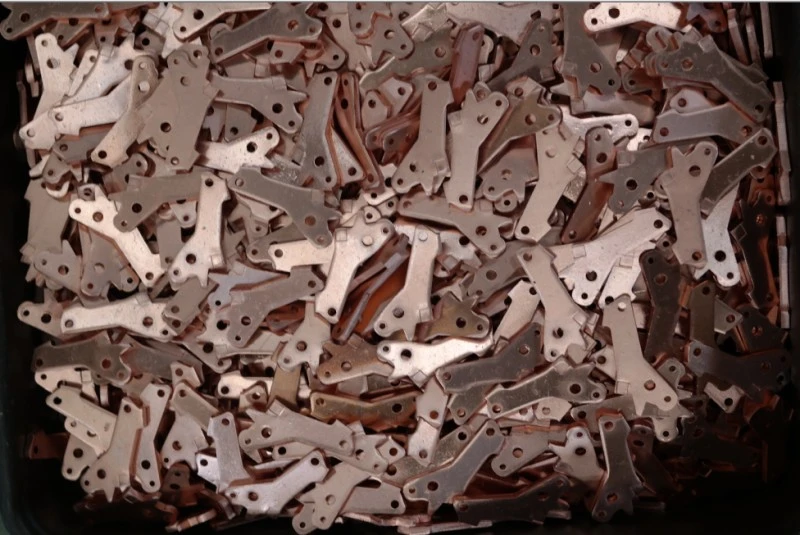

Kontaktsakausējums slēdžiem tiek noteikts, ņemot vērā plīstās un nesošās strāvas vērtības un konstrukciju. Parasti slēdžos izmanto sudraba, grafīta, niķeļa, volframa sakausējuma kontaktus. Kontakti, kas izgatavoti no sudraba-grafīta sakausējumiem ar gludāku struktūru, tiek izmantoti fiksētajos (apakšās) kontaktos, sudraba volframa kontakti, kas ir cietāki, tiek izmantoti kustīgos (augšējos) kontaktos. Kustīgajos kontaktos ir nodrošināta sagriezta konstrukcija. Tādā veidā sagrieztiem un cieta sakausējuma kontaktiem ir vieta uz mīkstiem fiksētiem kontaktiem katrā atvēršanas-aizvēršanas reizē.

Tādā veidā tiek nodrošināta mazākā pretestība. Kustīgajam kontaktam ļoti labi jāpieskaras fiksētajam kontaktam, lai būtu zema kontakta pretestība. Tomēr pārmērīgs kontaktspiediena spēks izraisa kontaktu bojājumus īsākā laikā nekā parasti. Kontaktu sakausējumi ir ļoti svarīgi veselīgai atvēršanai-aizvēršanai.

★ Loka ugunsdzēšamā aparāta šūna (atdalītājs):

Separatorus izmanto, lai dzēstu loku, kas veidojas slēdža darbības laikā, kas darbojas ar enerģiju. Kamēr kustīgais kontakts ir atdalīts no fiksētā kontakta, strāva kādu laiku turpina plūst starp kontaktiem, un to sauc par loku. Šim lokam vajadzētu izdzist ļoti īsā laikā.

★ Loka izzušana:

Loks tiek virzīts uz separatoriem ap loka izveidotā magnētiskā lauka dēļ. Tādā veidā loks tiek pagarināts un kļūst slaids un nolūst starp separatora plāksnēm (5. attēls). Separatoru sānu sienās izmantotā materiāla īpašību dēļ loka radītās augstās temperatūras dēļ izplūst gāze. Šai gāzei ir svarīga ietekme uz loka izzušanu.

Pieteikums

CDADA DAM1 fiksētā tipa korpusa ķēdes pārtraucējs (MCCB) ir uzticams visā kritiskajā infrastruktūrā:

★ Rūpniecība: tērauda rūpnīcas, naftas un gāzes platformas, ķīmiskās rūpnīcas

★ Veselības aprūpe: slimnīcas galvenās un apakšsadales padomes

★ Transports: Dzelzceļa signalizācija, lidostas bagāžas sistēmas

★ Komerciāls: debesskrāpji, datu centri, iepirkšanās centri, sanāksmju centri

★ Publiskās norises vietas: teātri, stadioni, valdības ēkas

Uzstādīšanas un apkopes priekšrocības

★ Vienkārša integrācija:

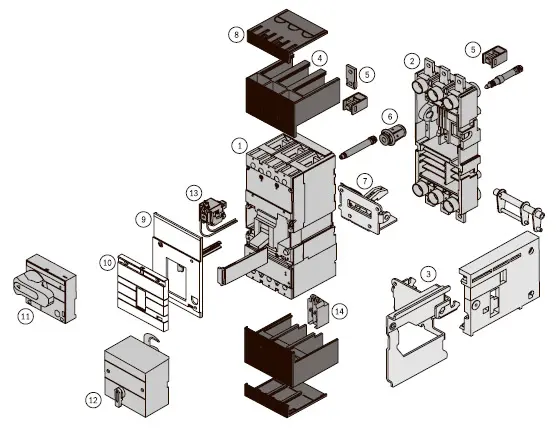

Standarta komplektā ietilpst kopnes, fāzes barjeras un aparatūra

Papildpiederumi: trauksmes kontakti, šunta/zemsprieguma atslēgi, elektriskie darbības mehānismi

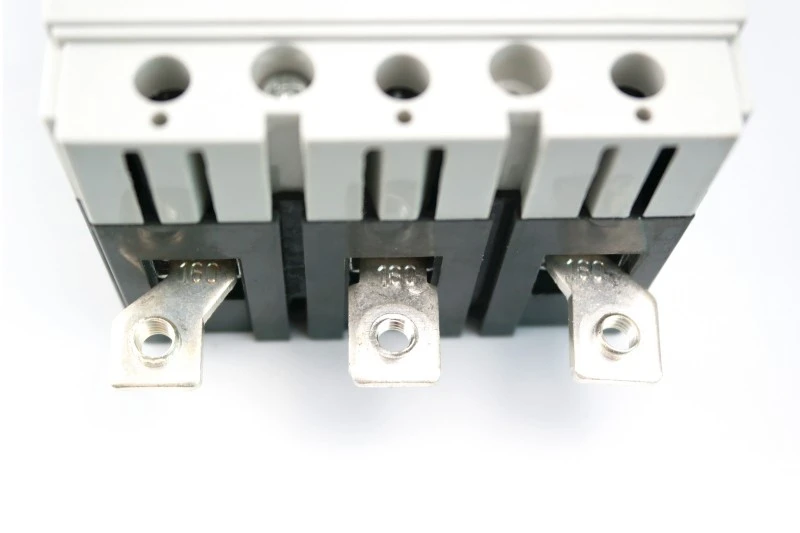

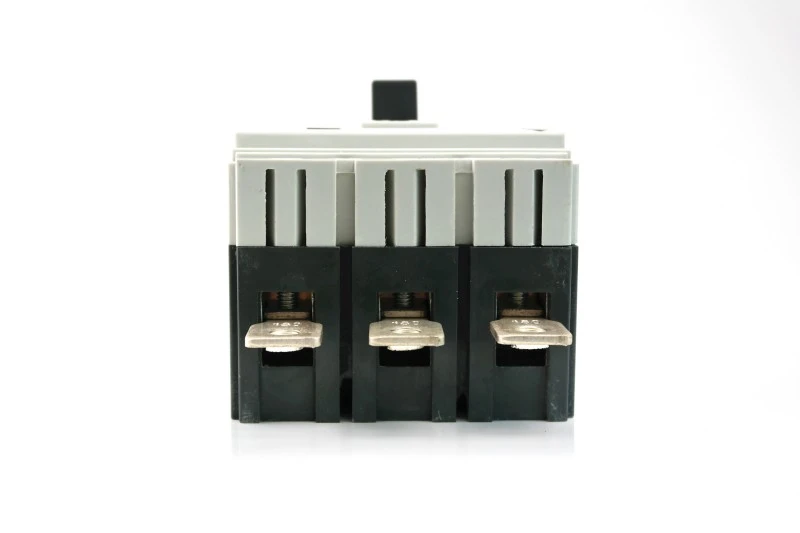

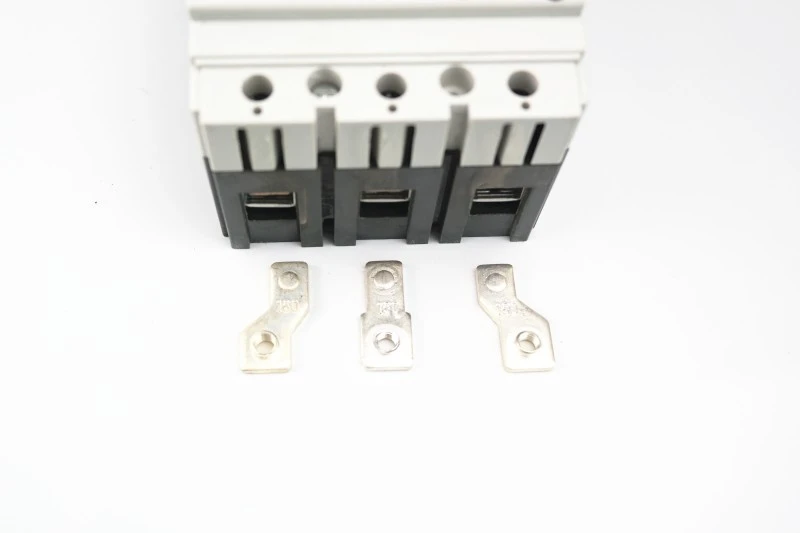

1) Savienojiet ar pagarinātu kopni (foto 1)

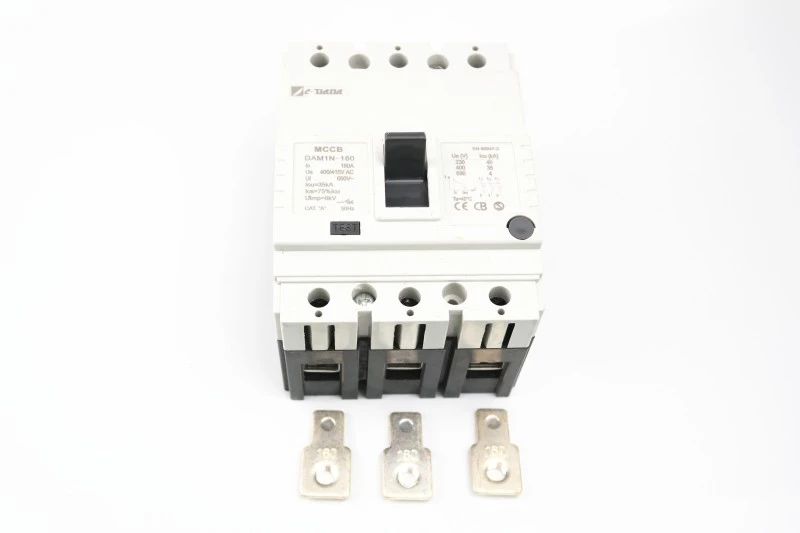

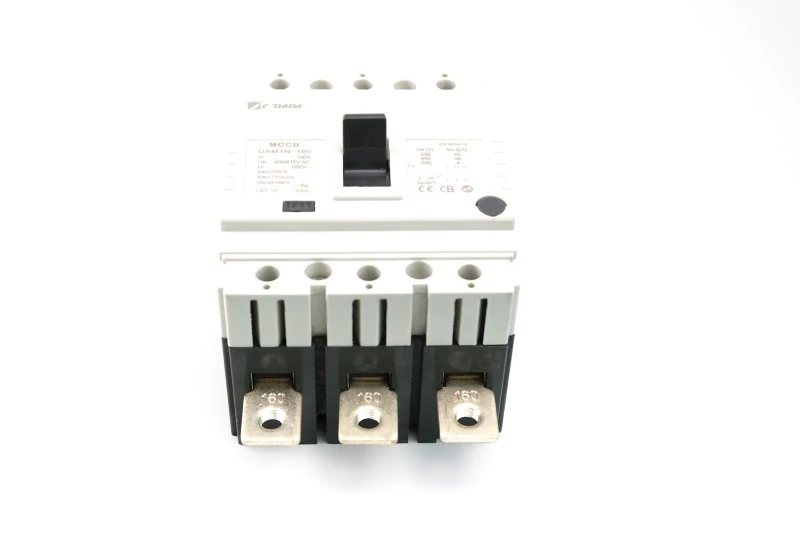

2) Savienojiet ar izkliedētāja spaili (2. fotoattēls)

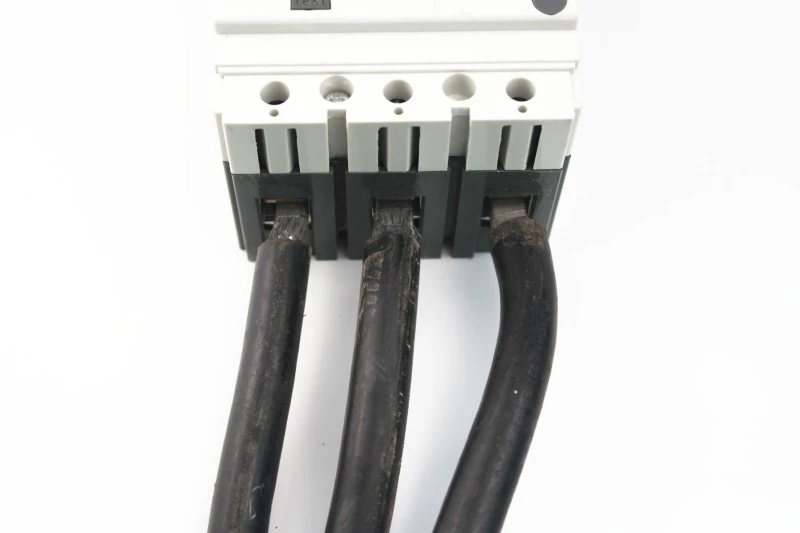

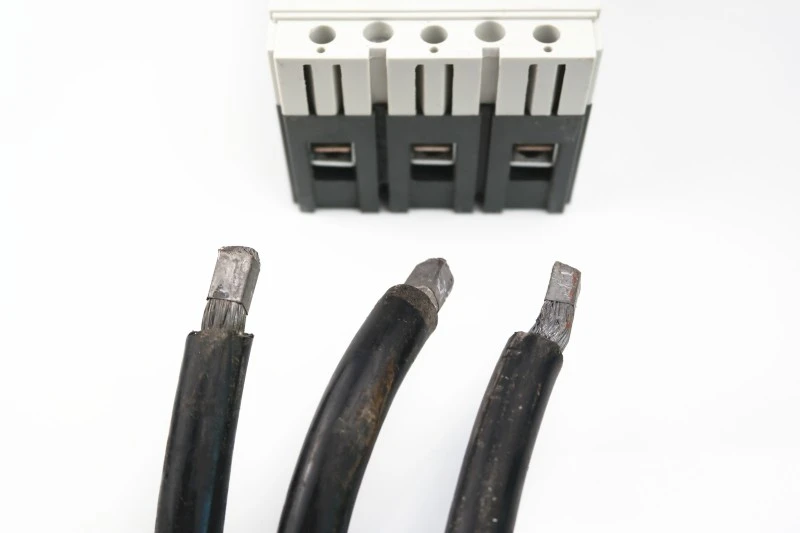

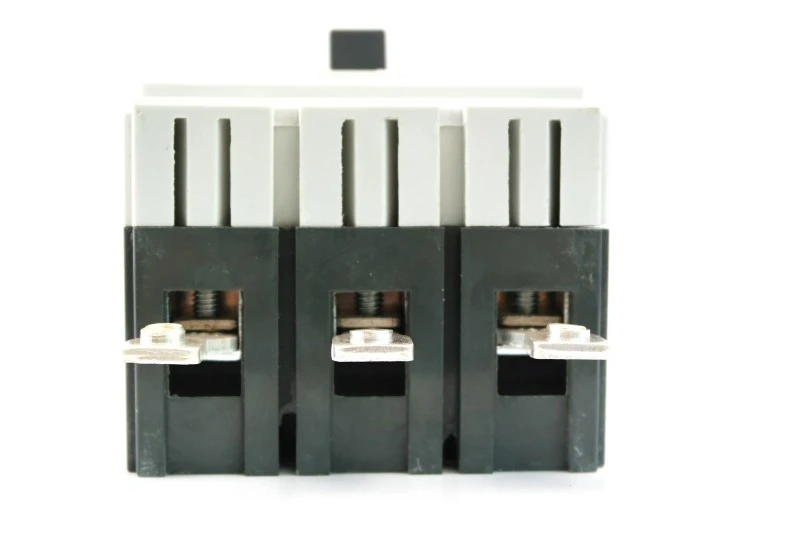

3) Pievienojiet kabeli tieši (3. fotoattēls), neizmantojot kabeļa uzgaļus.

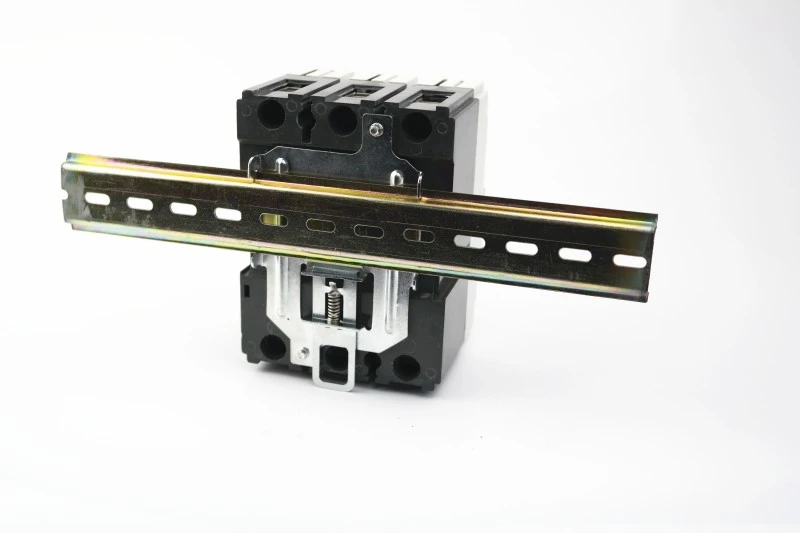

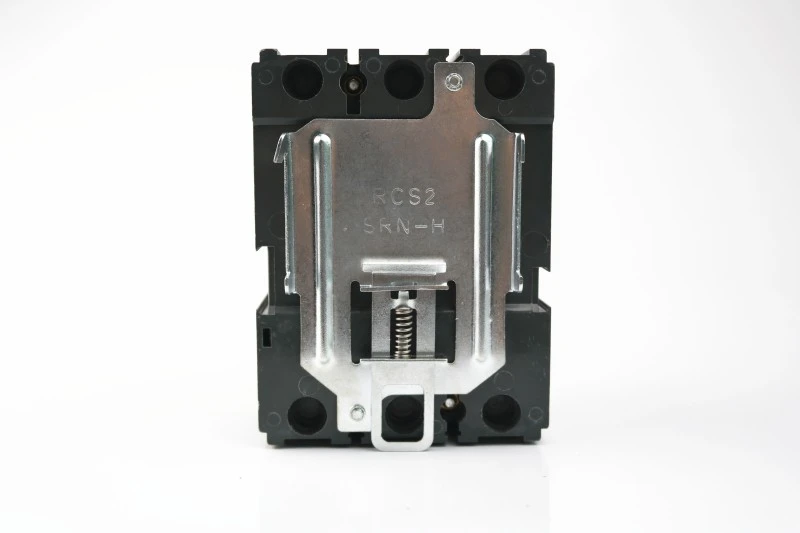

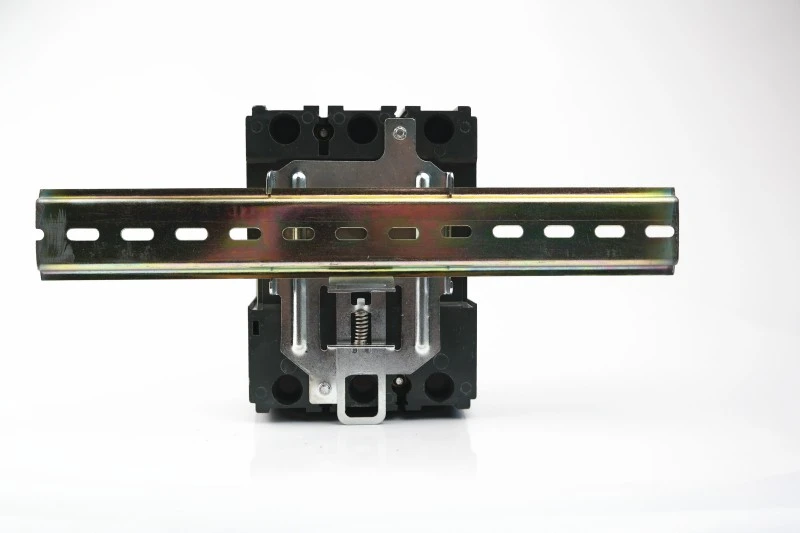

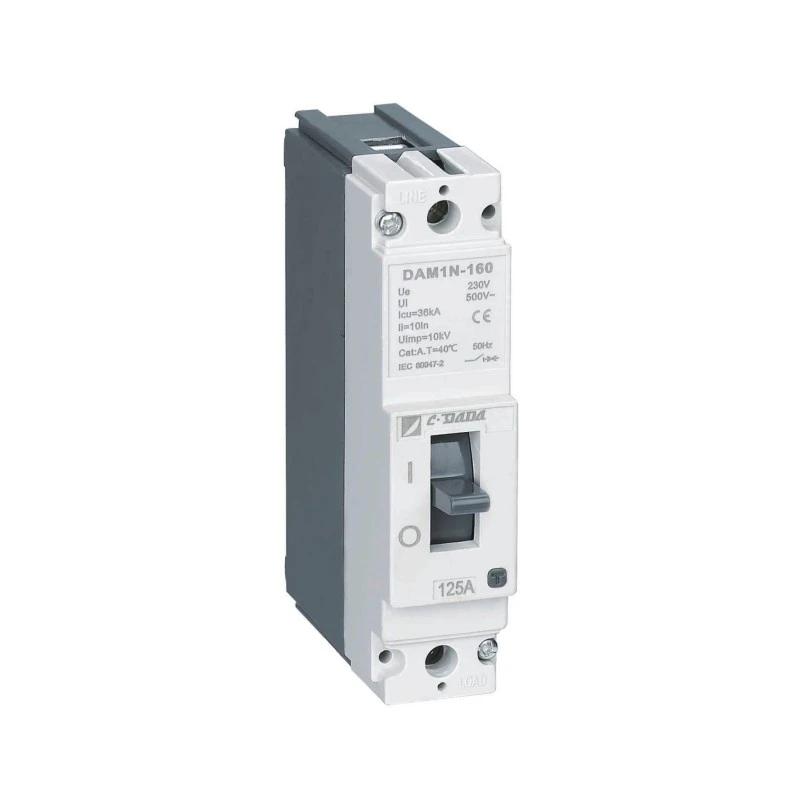

Ar speciālas skavas palīdzību 125 un 160 vienības var uzstādīt uz DIN sliedes.

Breaker ar skavu

skava ar DIN sliedi

skava ar DIN sliedi

★ Vietu taupošs dizains:

10–20% vieglāks un kompaktāks nekā vietējās alternatīvas

Nodrošina mazākus korpusa izmērus → zemākas materiālu un piegādes izmaksas

★ Lietotājam draudzīga atiestatīšana:

Skaidra TRIP indikācija novērš žalūziju atkārtotu aizvēršanos

Skaņas “klikšķis” apstiprina pareizu mehānisko ieslēgšanos

★ Gatavs nākotnei:

Atbalsta spraudņu un izņemšanas komplektus (atsevišķiem modeļiem)

Savietojams ar viedajiem uzraudzības papildinājumiem

Kāpēc izvēlēties CDADA?

1. Mēs esam vadošais ražotājs jau 42+ gadus. Mūsu uzņēmums dibināts 1983. gadā, 40 gadu laikā attīstās ļoti strauji.

2. Grupai, kas sastāv no 3 rūpnīcām, pieder 52 400 m² liela ražošanas platība, un tajā strādā vairāk nekā 500 darbinieku. Mēs esam ieguldījuši gandrīz desmit miljonus juaņu, lai paplašinātu savu darbību un uzlabotu mūsu darbnīcas.

3. Rūpnīcu auditēja INTERTEK, DEKRA & GMC

4. Augstas stiprības kartona kastes, palešu aizsardzība, piemērota tālsatiksmes eksporta pārvadājumiem

Bieži uzdotie jautājumi (FAQ)

1. jautājums: Vai DAM1 fiksētā tipa korpusa slēdžus var uzstādīt uz DIN sliedes?

A1: Jā — modeļus 125A un 160A var uzstādīt uz DIN sliedēm, izmantojot papildu speciālo skavu. Augstāki vērtējumi ir uzstādīti tikai uz paneļa.

Q2: Kādi sertifikāti ir DAM1 sērijai?

A2: tas ir sertificēts ar CE, CB, ASTA, KEMA, SEMKO un RoHS, nodrošinot atbilstību ES, Tuvajos Austrumos, Dienvidaustrumāzijā un ārpus tās.

Q3: Kā atiestatīt slēdzi pēc brauciena?

A3. Vispirms pārvietojiet sviru līdz galam uz leju pozīcijā IZSLĒGTS (dzirdat klikšķi), pēc tam pavelciet to uz augšu pozīcijā ON. Nekad nepiespiediet to tieši no TRIP uz ON.

4. jautājums: vai palīgierīces ir saderīgas?

A4: Jā — trauksmes kontaktus, palīgkontaktus, šunta/zemsprieguma atlaišanas ierīces un elektriskos operatorus var pievienot bez demontāžas.

Q5: Vai DAM1 ir piemērots vecāku slēdžu nomaiņai?

A5: Pilnīgi noteikti. Tā kompaktais nospiedums ļauj tieši nomainīt mantotos MCCB lielākajā daļā paneļu, ietaupot laiku un jaunināšanas izmaksas.
