OEM/ODM zemes noplūdes slēdžu piegādātājs

Vai jums ir nepieciešami augstas kvalitātes un izturīgi zemējuma noplūdes slēdži?CDADApiedāvā visaptverošus OEM pielāgošanas risinājumus. Kā uzticams ražotājs ar savu rūpnīcu mēs saviem produktiem sniedzam 3 gadu garantiju.

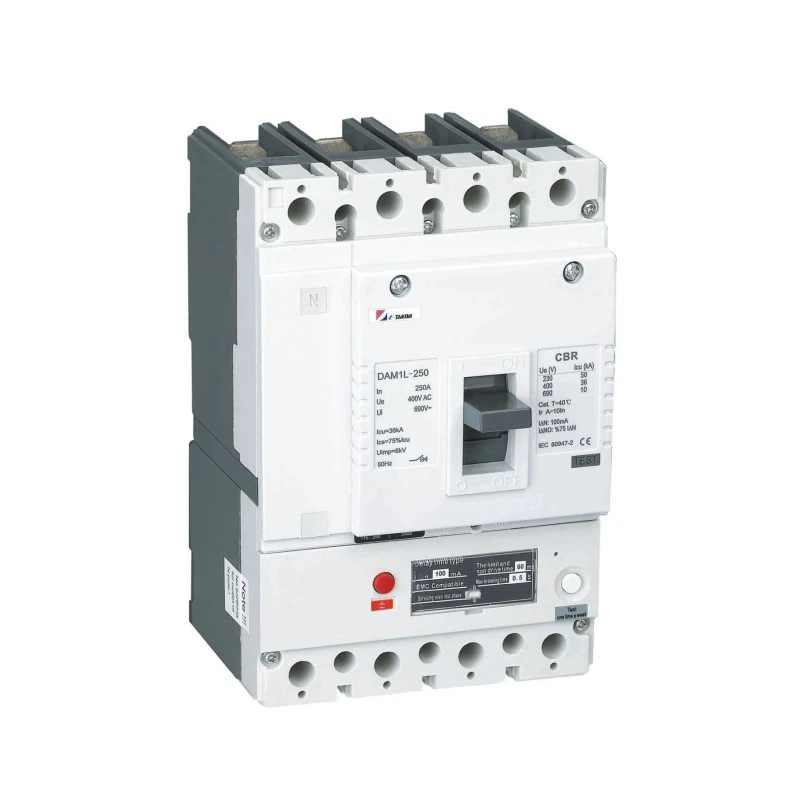

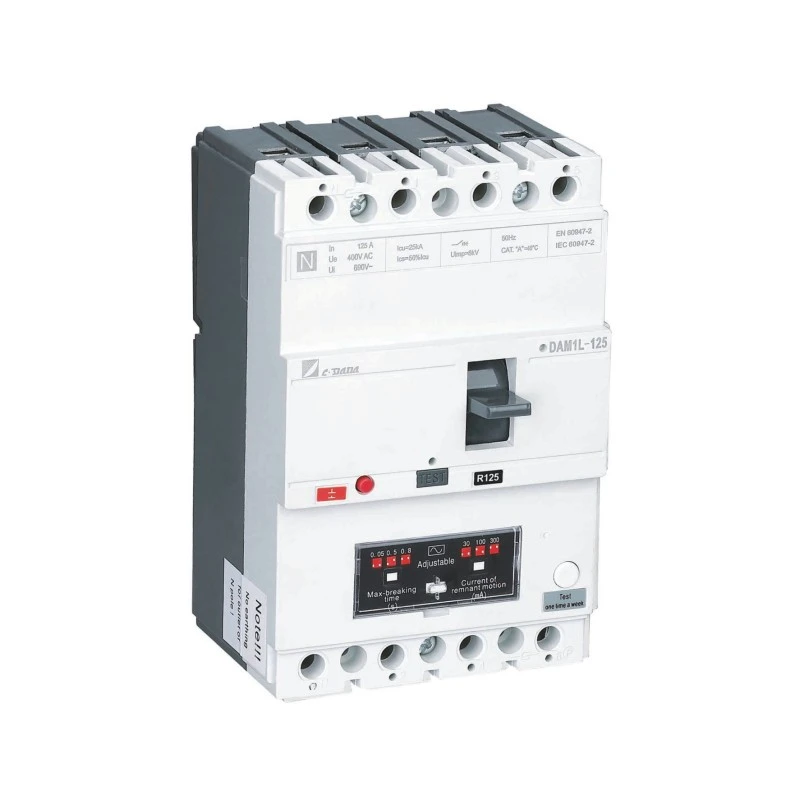

Kas ir zemes noplūdes ķēdes pārtraucējs (CBR)?

AnZemes noplūdes ķēdes pārtraucējs (CBR), kas pazīstams arī kāZemējuma noplūdes ķēdes pārtraucējs ar integrētu pārstrāvas aizsardzību (CBR) saskaņā ar IEC 60947-2 B pielikumu, ir sarežģīta zemsprieguma aizsardzības ierīce, kas apvienoaizsardzība pret atlikušo strāvu (zemes noplūde). arpārslodzes un īssavienojuma aizsardzība vienā formētā korpusa vienībā. Darbojas ar nominālo spriegumu līdz415 V maiņstrāva (50/60 Hz) ar pašreizējiem vērtējumiem no16A līdz 800A, CBR kalpo kā visaptverošas aizsardzības ierīces rūpnieciskiem, komerciāliem un kritiskās infrastruktūras lietojumiem.

Atšķirībā no atsevišķaAtlikušās strāvas ķēdes slēdži (RCCB)kas nodrošina tikai aizsardzību pret zemējuma noplūdi, CBR integrē:

Termiski magnētiskā vai elektroniskā pārslodzes aizsardzība (L-S-I līknes)

Atlikušās strāvas noteikšana (jutība no 10 mA līdz 1000 mA)

Īssavienojuma atdalīšanas spēja līdz 85kA

Šī integrācija novērš nepieciešamību pēc atsevišķām MCB/RCCB kombinācijām, samazinot uzstādīšanas vietu un uzlabojot koordinācijas uzticamību.

Produktu kategorijas un konfigurācijas

Klasifikācija	Tips	Pašreizējais diapazons	Galvenās īpašības
Atlikušās strāvas veids	Tips AC	16A – 800A	Nosaka tikai sinusoidālās maiņstrāvas atlikušās strāvas, vispārējas nozīmes lietojumos
Atlikušās strāvas veids	A tips	16A – 800A	Atklāj maiņstrāvu + pulsējošu līdzstrāvu (rektificēta maiņstrāva), modernas elektroniskās slodzes
Jutība (IΔn)	Augsta jutība	10mA - 30mA	Personāla aizsardzība, medicīnas vietas, mitras vietas
	Vidēja jutība	100mA - 300mA	Ugunsdrošība, vispārējā rūpnieciskā
	Zema jutība	500mA - 1000mA	Ugunsgrēka novēršana instalācijās ar augstu noplūdi, selektīva aizsardzība
Laika aizkave	Tūlītēja	Visi vērtējumi	Universāls, <40ms pie 5×IΔn
Laika aizkave	Selektīvs (S-veida)	100mA - 1000mA	Aizkavēta atslēgšanās (130–500 ms pie 1 × IΔn), augšpuses diskriminācija
Polu konfigurācija	4-Pole	16A – 800A	Trīsfāzu + neitrāla, regulējama neitrāla aizsardzība (50-100%)
Montāža	Fiksēts	16A – 800A	Tiešais kopņu savienojums, rentabls

Pārrāvuma jaudas pakāpes:

Standarta (N): 25kA – 36kA (sadales tīkli)

Augsts (S): 50kA – 70kA (rūpnieciskais tīkls)

Īpaši augsts (H): 85kA (enerģijas infrastruktūra)

Pamatfunkcijas un aizsardzības iespējas

Integrētas aizsardzības funkcijas

Funkcija	Atklāšanas princips	Tehniskie parametri
Pārslodzes aizsardzība (L)	Bimetāla termiskā izplešanās vai elektroniskā RMS sensors	0,8–1,0 × Iestatījumā, apgrieztā laika līkne, ±10% precizitāte
Īssavienojuma aizkave (S)	Elektroniskā laika noteikšana vai magnētiskā aizkave	2-10 × In, 0.1s – 0.5s aizkave, selektīva koordinācija
Tūlītējs ceļojums (I)	Magnētiskais solenoīds vai elektroniskais momentāns	5-20 × In, darbība <20ms, strāvas ierobežojums
Zemes noplūde (G/Δ)	Pamatbilances strāvas transformators (CBCT)	10mA – 1000mA IΔn, ±10% jutības precizitāte
Zemējuma defekts (GF)	Vektoru summas strāvas noteikšana	20–100% no In, 0,1 s–1,0 s aizkave, kodola līdzsvara metode
Paškontrole	Iekšējās ķēdes integritātes pārbaude	Nepārtraukta CBCT un atvienošanas spoles uzraudzība, kļūdu trauksmes izeja

Atlikušās strāvas noteikšanas tehnoloģija

ThePamatbilances strāvas transformators (CBCT) vaiToroidālais transformators veido aizsardzību pret zemes noplūdi:

Normāla darbība: Visi strāvu vadītāji (fāze + neitrāls) iet caur toroidālo serdi. Līdzsvarotas strāvas ģenerē pretējus magnētiskos laukus, kas atceļ līdz nullei neto plūsmu — netiek inducēta sekundārā strāva.

Bojājuma stāvoklis: Kad noplūdes strāva plūst uz zemi (izmantojot izolācijas bojājumu vai saskari ar cilvēku), strāvas nelīdzsvarotība rada atlikušo magnētisko plūsmu toroidālajā serdenī. Šī plūsma inducē spriegumu sekundārajā tinumā, iedarbinot jutīgu releju vai elektronisko izslēgšanas ķēdi.

Brauciena raksturlielumi saskaņā ar IEC 61008/61009:

1 × IΔn: Brauciens ≤ 300 ms (momentānā), ≤ 500 ms (selektīvais S veids)

2 × IΔn: Brauciens ≤ 150 ms (momentānā), ≤ 200 ms (S veida)

5 × IΔn: Brauciens ≤ 40 ms (momentānā), ≤ 150 ms (S veida)

Lietojumprogrammu vides un lietošanas gadījumi

Rūpniecības sektors	Konkrēts pielietojums	Tipiskas specifikācijas
Datu centri	Galvenā sadale, UPS apvedceļš, kopnes-savienotāja aizsardzība	250A-500A, A tips, 300mA S-tipa selektīvs, 70kA Icu, iespējota komunikācija
Veselības aprūpes iestādes	Slimnīcu galvenā sadale, medicīnas IT sistēmas, operāciju zāles	100A-400A, A tips, 10mA/30mA augsta jutība, izolācijas uzraudzība
Ražošanas rūpnīcas	Motoru vadības centri, metināšanas iekārtas, mainīga ātruma piedziņas	160A-500A, B tips (VFD), 300mA, 50kA Icu, elektronisks ceļojums
Tirdzniecības ēkas	Daudzstāvu sadale, iepirkšanās centri, lidostas	125A-400A, A tips, 100mA/300mA, 36kA Icu
Nafta un gāze / Jūras	Jūras platformas, urbšanas iekārtas, kuģu energosistēmas	250A-500A, A tips, 500mA, tropalizēts (T2), izturīgs pret koroziju

Ražošanas process un ražošanas darbplūsma

Precīzijas ražošanas secība

Izejmateriālu IQC → Toroidālā transformatora ražošana → Formētā korpusa izgatavošana → Kontaktu sistēmas montāža → Elektroniskā izslēgšanas bloka integrācija → Atlikušās strāvas moduļa kalibrēšana → Primārā montāža → Visaptveroša pārbaude → Galīgā kvalitātes kontrole → Iepakojums

Kritiskie ražošanas posmi

Skatuves	Procesa informācija	Kvalitātes kontroles punkti
Toroidālā transformatora tinums	Augstas caurlaidības nanokristāliskā vai ferīta serde (µr > 10 000), primāro (caurlaides) un sekundāro (sensējošā) tinumu precīza uztīšana, vakuuma impregnēšana	Serdes magnetizācijas līknes pārbaude, sekundārais spriegums pie 1×IΔn ±5%, izolācijas pretestība >100MΩ
CBCT integrācija	Toroidālās serdes montāža ap visiem fāzu/nulles vadītājiem, ekranēšana pret ārējiem magnētiskajiem laukiem, savienojums ar atvienošanas releju/elektroniku	Līdzsvara tests ar 6×In slodzi (bez traucējošas atslēgšanās), noturība pret 3. harmoniku
Atlikušās strāvas atvienošanas mehānisms	Jutīgs polarizēts relejs (5-50mW izslēgšanas jauda) vai elektronisks MOSFET sprūda, mehāniska savienojuma ar galveno atvienošanas stieni	Brauciena jaudas pārbaude, reakcijas laiks <20 ms, temperatūras stabilitāte -25°C līdz +70°C
Lietu korpusu ražošana	BMC termoreaktīvas plastmasas (DMC-2) iesmidzināšana, sacietēšana 150-180°C, augsta izsekošanas pretestība >600V	Izmēru pielaide ±0.1mm, dielektriskā izturība >15kV/mm, liesmu slāpējošs UL 94 V-0
Galvenās kontaktpersonas asambleja	Apsudraboti vara (AgNi 90/10) kontakti, CNC apstrādāti sviras, lodēšana slāpekļa atmosfērā	Kontaktu pretestība <50μΩ, sudraba biezums 8-12μm (XRF), cietība HV 100-150
Elektroniskā ceļojuma vienību programmēšana	Uz mikroprocesoru balstīta LSIG+Δ aizsardzība, programmaparatūras augšupielāde, līknes kalibrēšana, sakaru protokola iestatīšana	±5% strāvas precizitāte, ±10% laika precizitāte, ZSI (zonas selektīvā bloķēšana) pārbaude
Galīgā integrācija un kalibrēšana	Termomagnētiskās vai elektroniskās izslēgšanas sistēmas montāža ar atlikušās strāvas moduli, mehānisko bloķēšanu, roktura mehānismu	Kombinētā pārstrāva + zemējuma noplūdes atvienošanas pārbaude, dielektriskā izturība 3kV/1min

Primārās izejvielas un komponentu specifikācijas

Komponents	Materiāla specifikācija	Piegādātāju standarti	Galvenās īpašības
Toroidālais kodols (CBCT)	Nanokristālisks sakausējums (Finemet) vai Mn-Zn ferīts (PC40)	IEC 60404-8, JIS C 2531	Augsta caurlaidība µr > 10 000, zema koercivitāte <2A/m, piesātinājuma plūsmas blīvums >1,2T
Sensing spoles vads	Emaljēta vara stieple (0,05-0,1mm), F klase 155°C	IEC 60317	Sadales spriegums >1kV, elastība >10× diametrs, lodējamība 390°C
Brauciena stafete	Polarizēts fiksācijas relejs, jutība 5-50mW	IEC 61810	Reakcijas laiks <10ms, spoles pretestība 1-5kΩ, mehāniskais kalpošanas laiks >10⁶ darbības
Veidots korpuss	BMC (Bulk Molding Compound) DMC-2, pastiprināta stikla šķiedra	IEC 60664-1, UL 94 V-0	Izsekošanas indekss >600V, karstumizturība 180°C, triecienizturība >8 kJ/m²
Galvenās kontaktpersonas	Elektrolītiskais varš (Cu-ETP) + sudraba-niķeļa pārklājums (AgNi 90/10)	ASTM B152	Vadītspēja ≥100% IACS, loka erozijas izturība, pretmetināšanas īpašības
Bimetāla elementi	Inconel/pasivēts tērauda kompozīts (ASTM TM2)	ASTM B388	Izlieces ātrums 0,15-0,25mm/°C, ilgtermiņa stabilitāte ±3%, šļūdes pretestība
Elektroniskie komponenti	Rūpnieciskas kvalitātes PCB, Hall-efekta sensori, ARM Cortex-M4 procesori	IEC 60721-3-3, IEC 61000	Darba temperatūra -25°C līdz +70°C, EMC imunitātes līmenis 4, spējīgs SIL 2
Termināļi	T2 varš (C11000) ar alvas pārklājumu (8-12μm)	ASTM B187/B16	Strāvas blīvums 1,2-1,5 A/mm², griezes momenta izturība 5-15 Nm, izturība pret koroziju
Darbības mehānisms	Atsperu tērauds (SWOSC-V) vai nerūsējošais tērauds (301)	JIS G 3560	Noguruma kalpošanas laiks > 20 000 ciklu, stiepes izturība 1800-2000 MPa, relaksācija <5%

Standartu atbilstības un testēšanas protokoli

Starptautisko standartu sistēma

Standarta	Darbības joma	Piemērojamie vērtējumi
IEC 60947-2 B pielikums	Automātiskie slēdži ar noplūdes strāvas aizsardzību (CBR)	Rūpnieciskie CBR >80A, visaptveroša aizsardzība
EN 60947-2	Eiropas harmonizētā IEC 60947-2 versija	CE marķējums, atbilstība ES tirgum
GB/T 14048.2	Ķīnas valsts standarta ekvivalents	CCC sertifikācija, Ķīnas tirgus

Obligātie tipa testi (IEC 60947-2 + B pielikums)

Pārbaudes kategorija	Specifisks tests	Pieņemšanas kritēriji
Atlikušās strāvas veiktspēja	Izslēgšanas laiks pie 1 × IΔn, 2 × IΔn, 5 × IΔn	≤300ms, ≤150ms, ≤40ms (momentāni); S tips: ≤500 ms, ≤200 ms, ≤150 ms
	Neatslēgšanās pie 0,5 × IΔn	Nav brauciena par 2x nominālo aizkaves laiku
	Pārsprieguma strāvas izturība (8/20μs, 3kA)	Bez traucējumiem, A tips: 250A impulss, F tips: 1000A, B tips: 3000A
Pārstrāvas aizsardzība	Temperatūras paaugstināšanās pie nominālā In	Termināļi ≤80K, korpuss ≤40K
	Īsslēguma pārrāvums (Icu/Ics)	3 operācijas, veiksmīgs pārtraukums, dielektriskā atgūšana
	Brauciena līknes pārbaude (L-S-I)	±10% strāvas precizitāte, ±20% laika precizitāte
Dielektriskās īpašības	Strāvas frekvences izturība (2,5 kV-3,5 kV/1 min)	Nekādu bojājumu, bez uzplaiksnījuma
Dielektriskās īpašības	Impulsu izturība (8kV 1,2/50μs)	Nav traucējošas izlādes
Mehāniskie un vides aizsardzības līdzekļi	Mehāniskā izturība (10 000-20 000 cikli)	<5% parametru novirze, bez atteices
Mehāniskie un vides aizsardzības līdzekļi	EMC imunitāte (IEC 61000-4 sērija)	Izstarotā/vadītā traucējuma dēļ nav nekādu traucējumu

Rūpnīcas kvalitātes kontroles un pārbaudes standarti

Ienākošā materiāla kvalitātes kontrole (IQC)

Materiāls	Pārbaudes preces	Paraugu ņemšanas plāns	Aprīkojums
Toroidālie serdeņi	Magnētiskā caurlaidība, piesātinājuma plūsma, serdes zudumi	Katrai partijai, B-H līknes pārbaude	B-H analizators, pretestības analizators
Sensācijas vads	Diametrs, izolācijas biezums, pārrāvuma spriegums	AQL 0,65	Mikrometrs, dielektriskais testeris
BMC plastmasas maisījums	Stikla saturs, viskozitāte, sacietēšanas īpašības, izsekošanas indekss	Par katru partiju, COA + testēšana	Reometrs, DSC analizators, izsekošanas testa aparāts
Sudraba pārklājuma šķīdums	Metāla koncentrācija, pH, piemaisījumi	Ikdienas uzraudzība	Atomu absorbcijas spektrometrs
Elektroniskie komponenti	Funkcijas pārbaude, parametru pārbaude, programmaparatūras versija	100% AOI, 5% funkcionāls	LCR mērītājs, osciloskops, robežu skenēšana

Procesa kvalitātes kontrole (IPQC)

Stacija	Vadības parametri	Biežums	Metode
Toroidālā transformatora tinums	Pagriezienu attiecība, induktivitāte, izolācijas pretestība	Katra vienība	LCR mērītājs, izolācijas testeris
CBCT montāža	Līdzsvara pārbaude ar nominālo slodzi, noturība pret harmonikām	Ik pēc 100 vienībām	Primārās iesmidzināšanas tests, harmonikas ģenerators
Atlikušās strāvas kalibrēšana	Atvienošanas slieksnis pie IΔn, reakcijas laiks, bez atslēgšanās pie 0,5 × IΔn	Katra vienība	Automatizēts RCD testeris (0,5-1000mA programmējams)
Galvenā kontaktu montāža	Kontakta sprauga, spiediens, izlīdzināšana, pretestība	Ik pēc 100 vienībām	Spēka mērītājs, mikroohmetrs
Galīgā integrācija	Kombinētā pārstrāvas + zemējuma noplūdes atvienošanas pārbaude	Katra vienība	Integrēts testa stends (primārā iesmidzināšana + noplūdes simulācija)

Galīgā kvalitātes kontrole (FQC) un izejošā kvalitātes kontrole (OQC)

Pārbaudes vienums	Standarta	Parauga lielums
Atlikušais pašreizējā brauciena laiks	1 × IΔn, 2 × IΔn, 5 × IΔn saskaņā ar IEC 61008/61009	100%
Pārbaude bez izbraukšanas pie 0,5 × IΔn	2× nominālais aizkaves laiks	100%
Virsstrāvas atvienošanas līkne	1,05 × collas, 1,25 × collas, 5 × collas, 10 × collas	100%
Dielektriskās izturības spriegums	2,5 kV maiņstrāva/1 min	100%
Izolācijas pretestība	>100MΩ pie 500V līdzstrāvas	100%
Kontakta pretestība	<50μΩ uz stabu	100%
Griezes momenta marķējuma pārbaude	Termināla pievilkšana atbilstoši specifikācijai	100%
Vizuāla un izmēru pārbaude	Nulles defektu kritiskajos izmēros	100%
Marķēšanas noturība	Šķīdinātāja tīrīšana, nodiluma pārbaude	AQL 1.0
Iepakojuma integritāte	Kritiena pārbaude, vibrācija (ISTA 3A)	Par partiju

Ražošanas infrastruktūra un ražošanas iespējas

Uzlabotas ražošanas iekārtas

Aprīkojuma kategorija	Mašīnas specifikācija	Funkcija	Jauda
Toroidālās uztīšanas mašīnas	Automatizēts toroidālais tinums ar spriegojuma kontroli	CBCT primārais/sekundārais tinums, precīza slāņošana	5000 transformatoru dienā
Serdes rūdīšanas krāsns	Vakuuma atkausēšana ar slāpekļa atmosfēru	Nanokristāliskā kodola termiskā apstrāde, stresa mazināšana	2000 serdeņu/partijā
Iesmidzināšanas formēšana	300 tonnu BMC termoreaktīvo prese	CBR korpuss, loka tekne, spaiļu bloki	3000 gadījumu dienā
CNC apstrāde	5 asu vertikālais apstrādes centrs	Precīza kontaktu apstrāde, sarežģītas ģeometrijas	8000 kontaktu komplekti mēnesī
Virsmas apstrāde	Automatizēta sudraba pārklājuma līnija	Kontaktu pārklājums 8-12μm, biezuma viendabīgums ±1μm	4000 kg/dienā
Montāža	Darba montāžas šūnas	Mehānismu montāža, CBCT integrācija, kalibrēšana	1500 vienības/dienā vienā rindā
Testēšanas aprīkojums	Integrēts CBR testēšanas stends	Kombinētā pārstrāvas + atlikušās strāvas pārbaude	300 vienības/stundā
	EMC testa kamera (3m/10m, Teseq)	Elektronisko vienību imunitātes/emisijas pārbaude	50 vienības dienā

Ražošanas jauda un izpildes laiks

Produkta kategorija	Mēneša jauda	Standarta izpildes laiks	Steidzamo pasūtījumu iespēja
CBR 4P (16A-125A)	10 000 vienību	4-5 nedēļas	3 dienas (akciju sastāvdaļas)
CBR Industrial (160A-400A)	8000 vienību	4-5 nedēļas	5 dienas
CBR smagā rūpniecība (630A-800A)	3000 vienību	4-5 nedēļas	7 dienas
Pielāgotas konfigurācijas (īpašais IΔn, līknes)	Projekta pamats	5-6 nedēļas	2 nedēļas

Inženieru un tehniskās komandas struktūra

nodaļa	Personāls	Ekspertīze	Pienākumi
Pētniecības un attīstības inženierija	5 inženieri	Atlikušās strāvas tehnoloģija, magnētisko sensoru dizains, iegultās sistēmas, spēka elektronika	Jauna CBR izstrāde, B/F/B+ tipa inovācijas, patentu portfelis (40+ patenti)
Procesu inženierija	18 inženieri	Toroidālo transformatoru izgatavošana, BMC formēšana, precīza montāža, liesa ražošana	Ražošanas optimizācija, SOP dokumentācija, ražas uzlabošana (>99,5%)
Testēšana un apstiprināšana	15 inženieri	Augststrāvas testēšana, atlikušās strāvas simulācija, EMC, vides pārbaude	Tipa testēšanas koordinācija (IEC 60947-2 B pielikums, IEC 61008/61009), atteices analīze
Lietojumprogrammu inženierija	10 inženieri	Selektīvā koordinācija, zemes noplūdes aizsardzības shēmas, EV/atjaunojamie pielietojumi	Klientu tehniskais atbalsts, diskriminācijas pētījumi, objekta nodošana ekspluatācijā
Kvalitātes nodrošināšana	30 tehniķi	ISO 9001, ISO 14001, statistikas procesu kontrole, metroloģijas laboratorija	Piegādātāju audits, procesu audits, koriģējošā darbība, kalibrēšanas vadība

Sertifikāti un atbilstības dokumentācija

Sertifikācija	Izdevēja iestāde	Darbības joma	Derīgums
ISO 9001:2015	DŽONDA HUAYUAN	Kvalitātes vadības sistēma	Ikgadējā uzraudzība
IEC 60947-2 B pielikuma tipa pārbaude	Intertek	CBR rūpnieciskā veiktspēja	Katrai produktu sērijai
CE marķējums	Paziņotā iestāde	piekļuve ES tirgum	Atkarīgs no dizaina
CCC (Ķīna)	CQC	Ķīniešu obligāta sertifikācija	5 gadu derīguma termiņš
CB shēma	IECEE	Starptautiskā sertifikācija	Katrai produktu sērijai

Kāpēc mūsu CBR ražošana atšķiras

Mūsu ražotne pārstāv40 gadu specializācija atlikušās strāvas un zemējuma noplūdes aizsardzības tehnoloģijā, nodrošinot CBR, kas pārsniedz globālos standartus, izmantojot:

Toroidālo transformatoru zināšanas: iekšēja nanokristāliskā serdeņa ražošana, precīza tinumu automatizācija un visaptveroša CBCT pārbaude, kas nodrošina <±5% jutīguma precizitāti

Vertikālā integrācija: no pamatmateriālu apstrādes līdz galīgajai montāžai, pilnīga kontrole pār kritiskajām sastāvdaļām (toroidālie transformatori, elektroniskie izslēgšanas bloki, veidņi)

Uzlabota testēšanas infrastruktūra: vairāk nekā 3 miljoni USD ieguldīti integrētās CBR pārbaudes sistēmās, kas spēj vienlaikus pārbaudīt pārstrāvu un atlikušo strāvu, B tipa līdzstrāvas jutīguma testēšanu un atbilstību EMC

Globālā sertifikācijas stratēģija: vairāku standartu atbilstība, kas nodrošina netraucētu ienākšanu tirgū 100+ valstīs bez liekām pārbaudēm

Attiecībā uz tehniskajām specifikācijām, selektīviem koordinācijas pētījumiem, B tipa lietojuma norādījumiem vai rūpnīcas audita grafiku mūsu inženieru komanda sniedz tiešas konsultācijas, lai nodrošinātu, ka jūsu zemējuma noplūdes aizsardzības arhitektūra atbilst gan personāla drošības prasībām, gan darbības nepārtrauktības mērķiem.

CDADA ir Zemes noplūdes ķēdes pārtraucējs ražotājs un piegādātājs Ķīnā. Mūsu rūpnīca apkalpo dažādas nozares, piemēram, energosistēmas, ēku automatizāciju un rūpniecisko ražošanu, piedāvājot elastīgus OEM/ODM risinājumus.
