MCCB ar aizsardzību pret noplūdi

Uzlabojiet elektrisko drošību ārpus pārslodzes un īssavienojuma aizsardzības, izmantojot CDADA DAM1L sērijas MCCB ar aizsardzību pret noplūdēm un integrētu korpusa automātisko slēdzi ar iebūvētu atlikušās strāvas (RCD/ELCB) funkcionalitāti. Profesionālā ražotāja Shanghai DADA Electric CO., LTD izstrādātā saskaņā ar starptautiskajiem standartiem, šī noplūdes MCCB 4P apvieno augstas veiktspējas jaudas sadali ar dzīvību un ugunsgrēku glābjošu zemes defektu noteikšanu.

Nomināls no 10A līdz 500A pie 400V/415V, tas piedāvā regulējamu atlikušo darba strāvu (30mA–1000mA) un izvēles laika aizkavi, nodrošinot pielāgotu aizsardzību personiskajai drošībai (≤30mA) vai ugunsgrēka novēršanai (100mA–500mA+). Ar daudzfāzu darbināmu elektroniku tas darbojas pat tad, ja viena fāze neizdodas vai spriegums nokrītas līdz 50 V, nodrošinot nepārspējamu uzticamību kritiskās infrastruktūrās, piemēram, tuneļos, augstceltnēs, transporta mezglos un rūpniecības uzņēmumos.

Galvenās specifikācijas

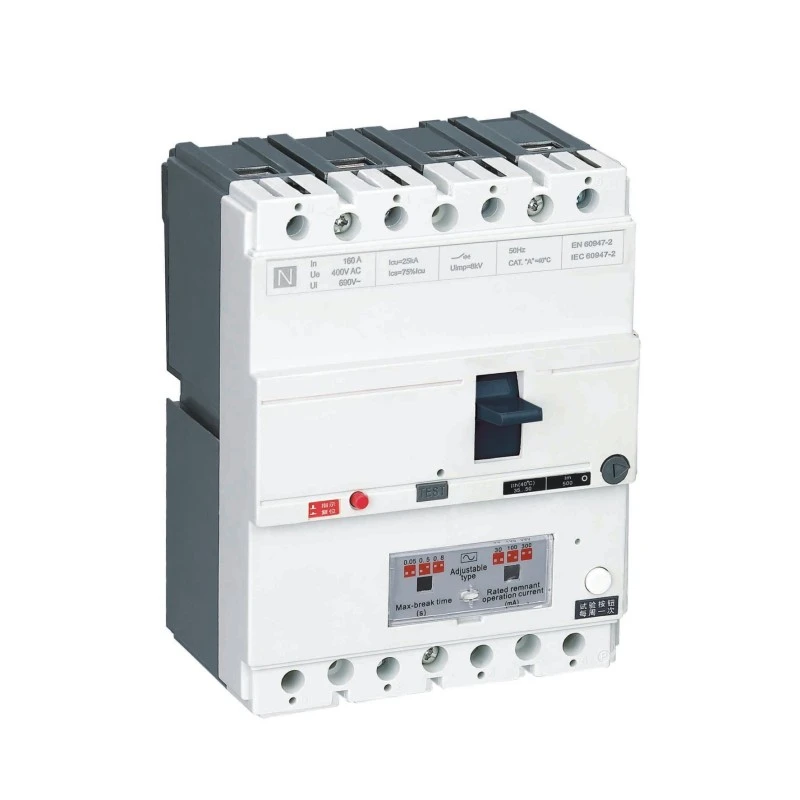

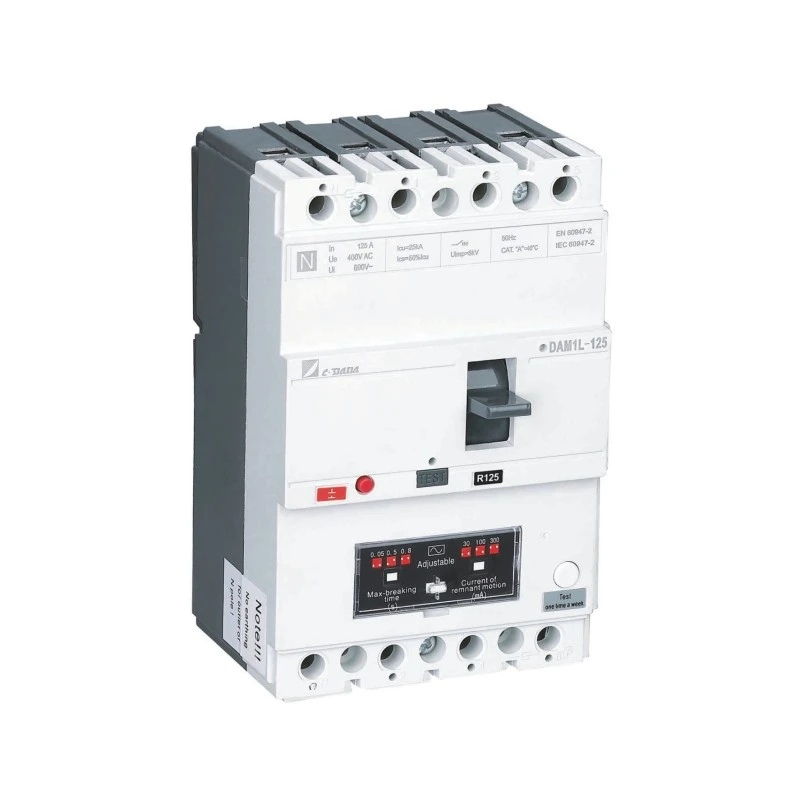

Modelis: DAM1L sērija – zemes noplūdes MCCB (CBR tipa MCCB)

Stabi: 4P (standarta; 3P pieejams pēc pieprasījuma)

Nominālā strāva (in): 10A – 500A

Nominālais spriegums: 400V / 415V maiņstrāva, 50Hz

Izolācijas spriegums (Ui): 400V (≤160A), 690V (>250A)

Atlikušās strāvas iestatījumi (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Regulējamība: I△n un izslēgšanas laika pielāgošana uz vietas (tūlītēja vai aizkavēta)

Pārrāvuma jaudas veidi:

B tips: pamata (inm < 100A)

S tips: standarta

H tips: Augsts pārtraukums (>160A)

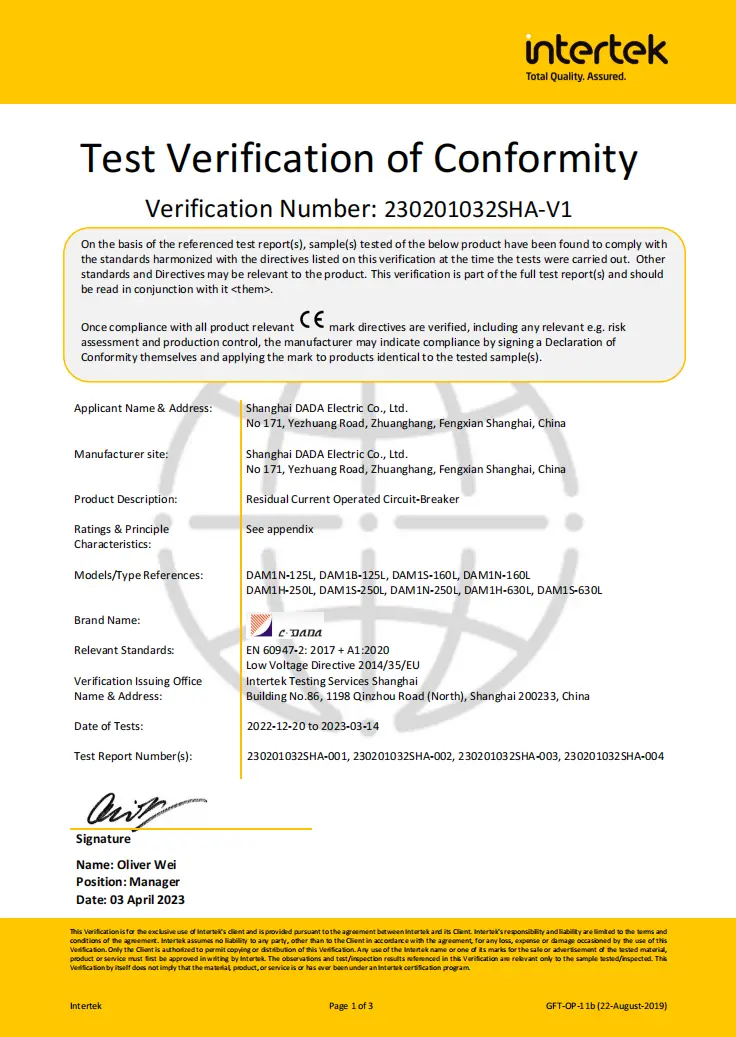

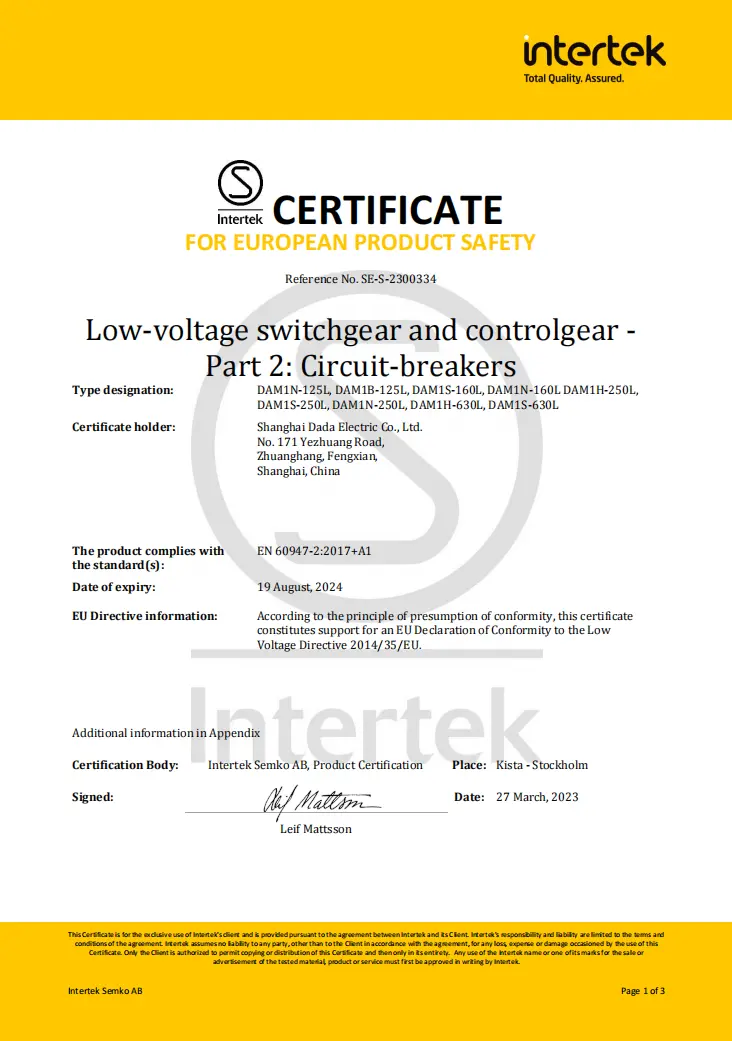

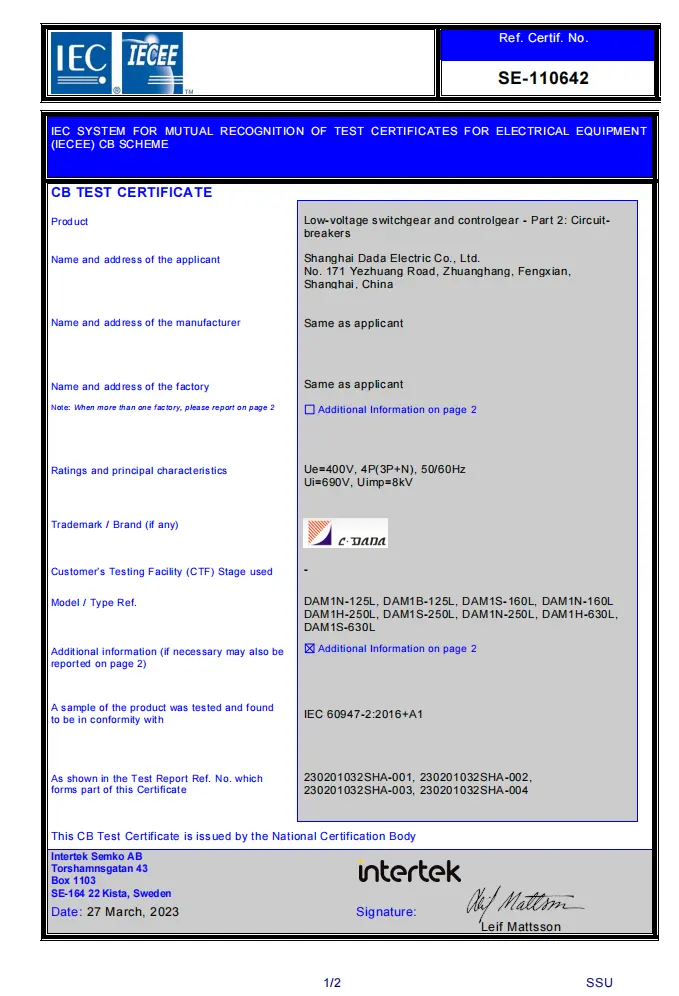

Sertifikāti: CE, CB, SEMKO

Galvenās funkcijas:

★ Daudzfāzu RCD ķēde → darbojas līdz 50V

★ Atsevišķi galvenie un loka kontakti

★ Nospiediet, lai palaistu testa pogu

★ Regulējams magnētiskais iestatījums (0,8–1,0 × collas)

★ Spēcīga EMI/RFI prettraucējumu spēja

★ Pilns piederumu klāsts: šunta atslēgšanās, papildu/trauksmes kontakti, rotējošais rokturis

Tehnisko datu lapa

Zemējuma noplūdes slēdži (ELCB)

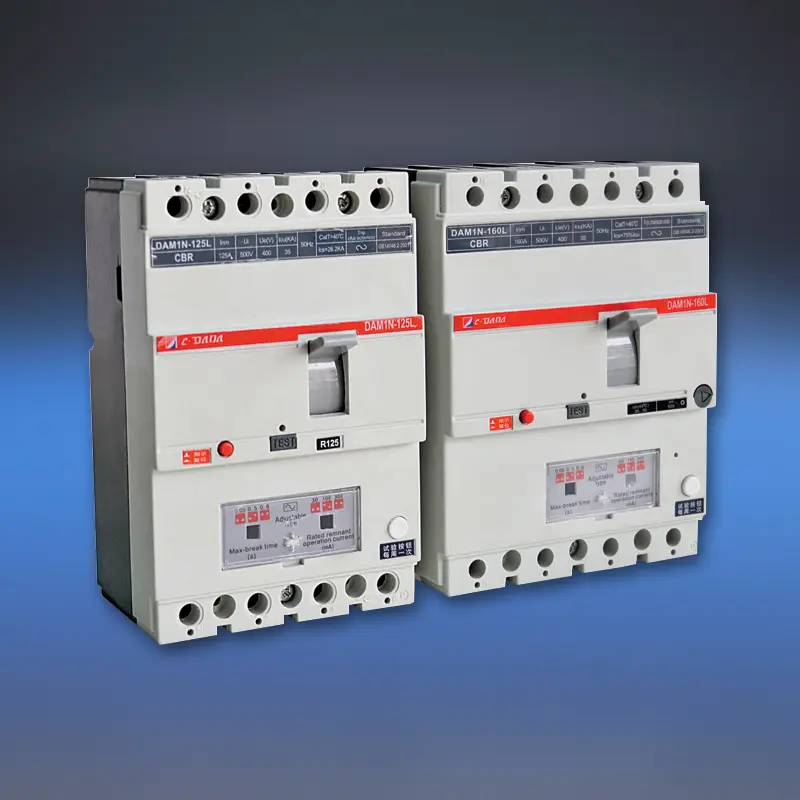

Modelis			DAM1-125L			DAM1-160L
Pārrāvuma jaudas kods			B	N	S	B	N	S
Rāmja izmēra nominālā strāva — collas (A)			125A			160A
Nominālā strāva-in (40,50 vai 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Polu skaits			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (maksimums)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Atlikušās strāvas slieksnis (mA)			100-300-500			100-300-500
Laika aizkave (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektriskā īpašība (V)			2500			3000
lonizācijas attālums (mm)			≤30/0			≤30/0
Izturība	Kopējie cikli		8000			8000
	Elektriskais mūžs		1000			1000
	Mehāniskais mūžs		7000			7000
Kategorija (EN 60947-2/IEC 60947-2)	Galvenā ķēde		A/0			A/0
	Papildu ķēde		AC-15			AC-15
Zem sprieguma atlaišanas			√			√
Šunta atbrīvošana			√			√
Palīgkontakts			√			√
Trauksmes kontaktpersona			√			√
Papildu kontakts un trauksmes kontakts			√			√
Roktura darbības mehānisms			√			√
Elektriskais darbības mehānisms			√			√
Termināla vāks			√			√
Fāžu atdalītājs			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Svars	Fiksētā versija 3P/4P		-			-
	Spraudņa versija 3P/4P		-			-
	Izvelciet versiju 3P/4P		-			-

Kāpēc izvēlēties CDADA MCCB ar aizsardzību pret noplūdēm?

★ Patiesa integrēta drošība

Atšķirībā no papildu RCD moduļiem, DAM1L ir iebūvēta rūpnīcā kalibrēta noplūdes aizsardzība, kas nodrošina perfektu koordināciju un novērš saderības problēmas.

★ Daudzfāzu jauda RCD ķēdei

Agrīnie RCD neizdevās, ja tika zaudēta viena fāze. CDADA dizains izmanto visas fāzes, lai darbinātu aizsardzības elektroniku, tāpēc tas turpina darboties pat fāzes zuduma vai nopietna zemsprieguma gadījumā.

★ Divi aizsardzības mērķi vienā ierīcē

◆ 30mA: atbilst IEC prasībām attiecībā uz aizsardzību pret triecieniem

◆ 100mA–1000mA: novērš izolācijas degradācijas ugunsgrēkus no maziem, pastāvīgiem zemes defektiem

★ Laukā regulējams reāliem apstākļiem

Precizi noregulējiet jutīgumu un laika aizkavi, lai izvairītos no traucējošas paklupšanas mitrā vidē (piemēram, automazgātavās, fermās), vienlaikus saglabājot drošību.

★ Rūpnieciskā līmeņa uzticamība

Augsta pārrāvuma jauda (H veida), izturīga loka atdalīšana un IP20+ spailes aizsardzība padara to piemērotu skarbiem komerciāliem un rūpnieciskiem apstākļiem.

★ Globālā atbilstība, vietējā vērtība

Sertificēts Eiropai (CE/CB), Ziemeļvalstīm (SEMKO) — ideāli piemērots eksporta projektiem — ar konkurētspējīgām cenām no uzticama Ķīnas ražotāja.

★ Mūsu ražotne ir sertificēta saskaņā ar ISO9001:2015 kvalitātes vadības sistēmu.

Tipiski pielietojumi

Daudzstāvu dzīvojamais nams: galvenie ieejas vai grīdas paneļi (300mA ugunsgrēka riska samazināšanai)

Tuneļi un metro: kritiskā infrastruktūra, kurai nepieciešama droša noplūdes noteikšana

Slimnīcas un skolas: 30 mA aizsardzība mitrās vietās (laboratorijas, tualetes)

Rūpnieciskās iekārtas: motoru padevēji ar zemes defektu uzraudzību

Būvlaukumi: Pagaidu elektroenerģijas sadale ar personāla aizsardzību

FAQ

Q1: Kāda ir atšķirība starp standarta MCCB un MCCB ar aizsardzību pret noplūdēm?

A1: standarta MCCB aizsargā tikai pret pārslodzi un īssavienojumiem. DAM1L pievieno atlikušās strāvas (zemes noplūdes) noteikšanu — atslēgšanos, kad strāva noplūst zemē (piemēram, caur cilvēku vai bojātu izolāciju), novēršot elektriskās strāvas triecienu vai aizdegšanos.

2. jautājums. Vai es varu izmantot 100A MCCB RCD personīgajai aizsardzībai?

A2: tikai tad, ja iestatīts uz 30 mA. Nominālā strāva (100A) nosaka kravnesību; atlikušais iestatījums (I△n) nosaka drošības funkciju. Lai aizsargātu pret triecienu, I△n jābūt ≤30mA neatkarīgi no In.

Q3: Kāpēc RCD ķēdei ir nepieciešama daudzfāžu jauda?

A3: ja barošanu nodrošina tikai viena fāze, vienfāzes atteice atspējos aizsardzību pret noplūdi. CDADA daudzfāzu dizains nodrošina, ka RCD paliek aktīvs pat fāzes zuduma vai zema sprieguma (līdz 50 V) laikā — tas ir būtiski drošības nepārtrauktībai.

Q4: Vai 4P noplūdes MCCB ir piemērots TT vai TN-S sistēmām?

A4: Jā — tas ir paredzēts TT, TN-S un IT sistēmām. 4P dizains pārtrauc visas fāzes un neitrālu, kas ir būtiski TT sistēmām, kur neitrāls nav droši iezemēts augšpus.

Q5: Kāpēc izvēlēties CDADA, nevis modulārās RCD + MCCB kombinācijas?

A5: CDADA DAM1L piedāvā:

● Mazāka platība (integrēta salīdzinājumā ar divām ierīcēm)

● Garantēta koordinācija (bez neatbilstības riska)

● Zemākas izmaksas un vadu sarežģītība

● Augstāka uzticamība (viena noslēgta vienība)

● Regulēšana uz vietas nav iespējama ar fiksētas jutības RCD
