Elektromagnētiskās atlikušās strāvas ķēdes pārtraucējs

Svarīgai drošībai, kur uzticamība nevar būt atkarīga no ārējas strāvas, izvēlieties CDADA elektromagnētiskās atlikušās strāvas ķēdes pārtraucēju (RCCB). Šis tīri elektromagnētiskais RCCB, ko izstrādājis Shanghai DADA Electric CO., LTD atbilstoši IEC 61008-1 standartiem, darbojas bez jebkādām elektroniskām shēmām vai papildu sprieguma, padarot to imūnu pret strāvas svārstībām, pārspriegumiem vai neitrālas zudumiem.

Pieejams 2P (1+N) un 4P (3+N) konfigurācijās ar nominālo strāvu no 16A līdz 100A un jutību 10mA, 30mA vai 100mA, tas nodrošina drošu aizsardzību pret zemējuma defektiem piesārņotā, augsta mitruma vai nestabilā tīkla vidē.

Ar 6kA nosacītu īssavienojuma reitingu, liesmu slāpējošu importētu korpusu un kontakta pozīcijas indikatoru CDADA elektromagnētiskais RCCB ir uzticams rūpniecības objektos, lauku infrastruktūrā un eksporta paneļos, kur absolūtā mehāniskā uzticamība ir vissvarīgākā.

Galvenās specifikācijas

Tips: elektromagnētiskais RCCB (nav elektronikas, nav nepieciešama papildu jauda)

Standarts: IEC 61008-1

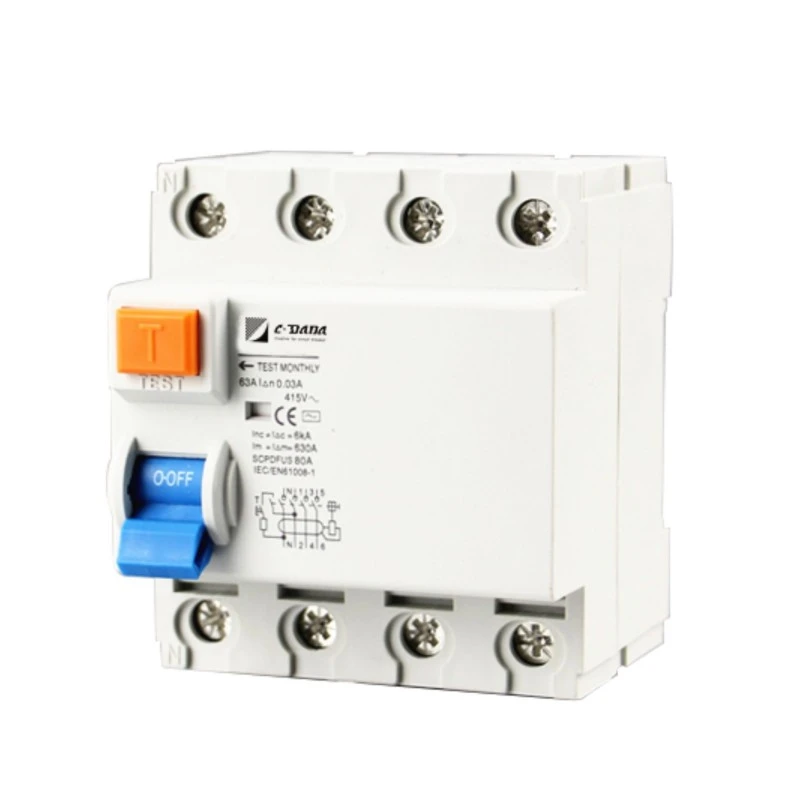

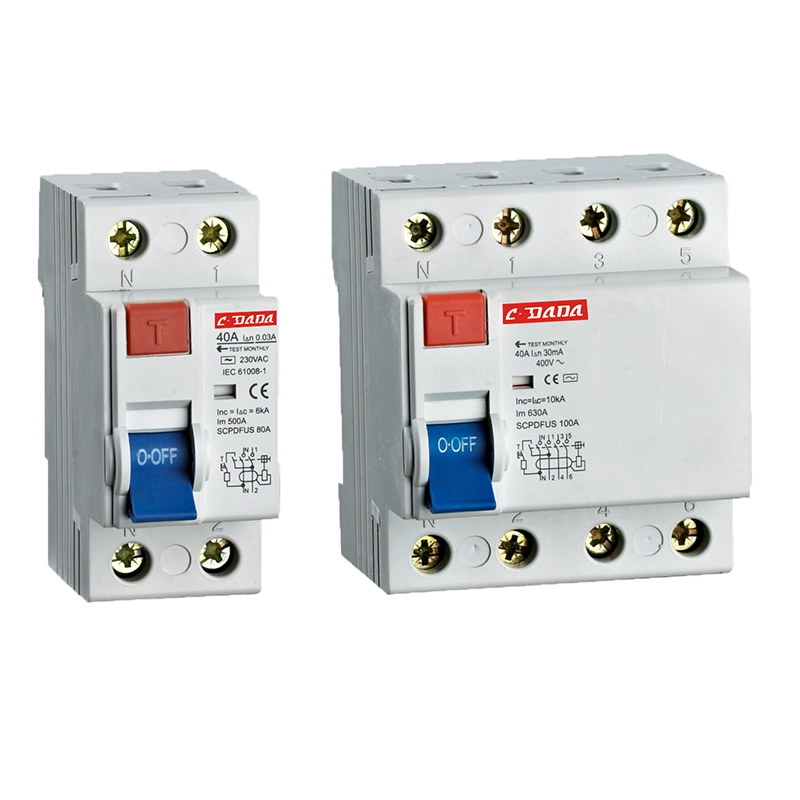

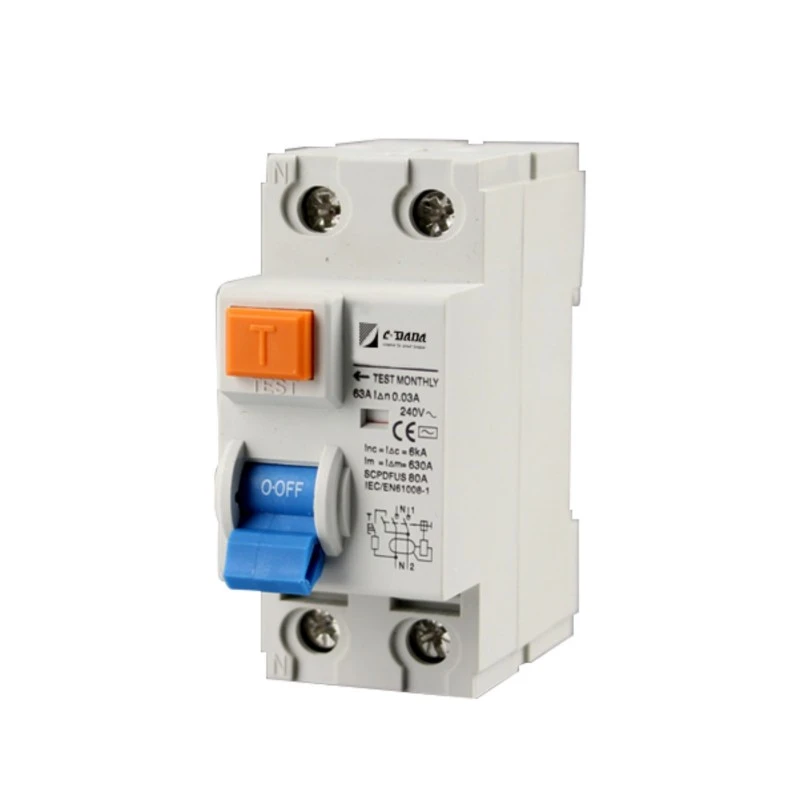

Stabi: 2P (1+N) vai 4P (3+N)

Nominālā strāva (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nominālais spriegums:

2P: 240 V maiņstrāva

4P: 240/415V maiņstrāva

Jutība (I△n): 10mA, 30mA, 100mA

Neatslēgšanās strāva: 0,5 × I△n

Brauciena laiks pie I△n: ≤ 0,1 sekunde

Izgatavošanas un sadalīšanas jauda (I₄m):

500A (in ≤ 40A)

630A (in ≥ 63A)

Nosacītā īsslēguma strāva (ieskaitot): 6kA

Impulsu izturības spriegums (Uimp): 6000V

Aizsardzības pakāpe: IP20

Montāža: 35mm DIN sliede, 45mm platums

Termināli: tapas tips, atbalsta kabeļus līdz 35mm²

Korpuss: liesmu slāpējoša, karstumizturīga, triecienizturīga importēta plastmasa

Darbības temperatūra: piemērota piesārņotai/bargai videi

Vizuālais indikators: kontaktora stāvokļa indikators (rāda IESLĒGTS/IZSLĒGTS stāvokli)

Izslēgšanas mehānisms: tīra elektromagnētiskā atbrīvošana – darbojas pat tad, ja tīklā nav sprieguma

Kāpēc izvēlēties CDADA elektromagnētisko RCCB?

★ Nulle atkarība no barošanas sprieguma

Atšķirībā no elektroniskajiem RCCB, elektromagnētiskās noplūdes strāvas ķēdes pārtraucējam nav nepieciešama papildu jauda — tas droši atslēdzas pat tad, ja ir bojāta neitrāla, sabrūk spriegums vai strāvas padeves pārtraukumi.

★ Nepārspējama uzticamība skarbos apstākļos

Īpašs termināla dizains un augstas kvalitātes materiāli nodrošina stabilu veiktspēju putekļainā, mitrā vai korozīvā vidē — ideāli piemērots fermām, tuneļiem un āra skapjiem.

★ Pēc būtības nedrošs dizains

Nav pusvadītāju = nav novecošanas, nav programmatūras traucējumu, nav EMI jutīguma. Tikai mehāniski magnētiskā fizika — pārbaudīta gadu desmitiem.

★ Globālā standarta atbilstība

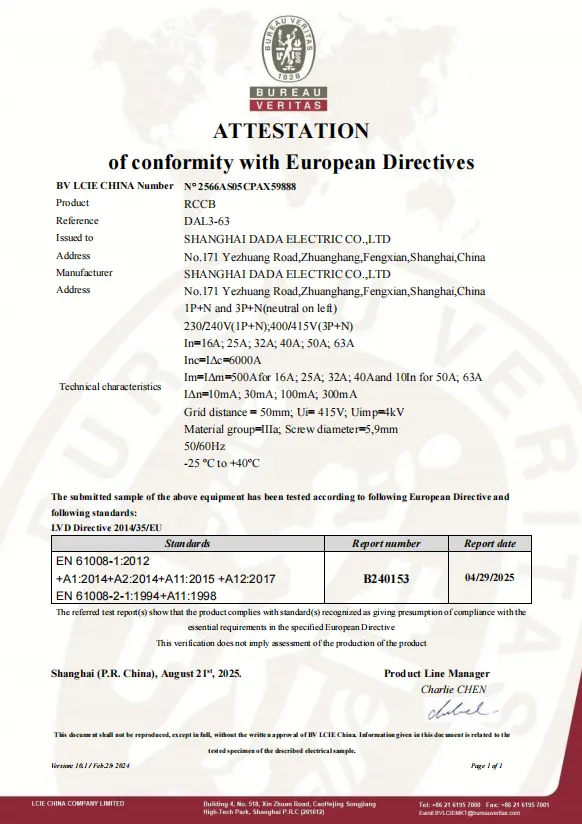

Pilnībā atbilst IEC 61008-1, piemērots starptautiskiem projektiem, kuriem nepieciešama izturīga, bez apkopes aizsardzība.

★ Skaidras darbības atsauksmes

Iebūvētais kontaktu pozīcijas indikators nodrošina tūlītēju vizuālu apstiprinājumu — tas ir ļoti svarīgi drošības auditiem un apkopei.

★ Ievērojot klientu konfidencialitāti, mēs apkalpojam daudzus izplatītājus un oriģinālo iekārtu ražotāju partnerus visā pasaulē, kas veic piegādi lieliem projektiem un vietējiem tirgiem.

★ Mūsu pārdošanas un inženieru komandas cenšas atbildēt uz visiem tehniskajiem jautājumiem 24 darba stundu laikā.

Tipiski pielietojumi

Lauku elektrifikācija: apgabali ar nestabiliem vai vājiem tīkliem

Rūpnieciskās iekārtas: augsta EMI vide (metinātāji, motori)

Tuneļi un raktuves: mitri, piesārņoti apstākļi

Rezerves sistēmas: kur nevar garantēt neitrālu integritāti

Eksporta paneļi: tirgiem, kas pieprasa tīru elektromagnētisko uzticamību (piemēram, Āfrikas daļās, Tuvajos Austrumos, Dienvidaustrumāzijā)

Bieži uzdotie jautājumi (FAQ)

Q1: Kāda ir atšķirība starp A tipa un tipa maiņstrāvas RCD? A1:

● Maiņstrāvas tips: nosaka tikai vienmērīgu sinusoidālu maiņstrāvas noplūdi (piemēram, no sildītāja kļūmēm).

● A tips: nosaka maiņstrāvas + pulsējošu līdzstrāvas noplūdi (piem., no tālruņu lādētājiem, LED draiveriem, veļas mašīnām). → A tips ir nepieciešams modernās instalācijās ar elektroniskām slodzēm. CDADA piedāvā abus veidus — apstipriniet savas lietojumprogrammas vajadzības.

Q2: Kāda ir atšķirība starp elektroniskajiem un elektromagnētiskajiem RCCB?

Funkcija	Elektroniskā RCCB	Elektromagnētiskais RCCB
Nepieciešama jauda	Jā (nepieciešams līnijas spriegums)	Nē – strādā pie 0V
Neitrāla atkarība	Neizdodas, ja neitrāls pārtraukums	Joprojām darbojas bez neitrāla
EMI jutība	Var viltus atslēgties pie motoriem/VFD	Imūns pret EMI
Izmaksas	Nolaist	Nedaudz augstāk
Lietošanas gadījums	Stabili pilsētas tīkli	Skarbas, lauku vai kritiskas sistēmas

Q3: Vai šis elektromagnētiskais RCCB atbalsta 30mA individuālo aizsardzību?

A3: Jā — tas ir pieejams 10mA, 30mA un 100mA. 30mA versija atbilst IEC prasībām dzīvības glābšanas aizsardzībai pret triecieniem.

Q4: Vai to var izmantot TT zemējuma sistēmās?

A4: Pilnīgi noteikti. Faktiski TT sistēmās priekšroka tiek dota elektromagnētiskajiem RCCB, jo tie nav balstīti uz stabilu neitrālu atsauci, kuras TT iestatījumos var nebūt vai ar augstu pretestību.

Q5: Kāpēc izvēlēties CDADA elektromagnētiskās atlikušās strāvas ķēdes pārtraucējam?

A5: CDADA nodrošina:

● Patiess IEC 61008-1 saderīgs elektromagnētiskais dizains

● Nav slēptas elektronikas — tīra magnētiska darbība

● Augstas kvalitātes liesmu slāpējošs korpuss drošībai

● Pierādīta uzticamība piesārņotā vidē

● OEM atbalsts: lielapjoma cenas, sertifikācijas dokumenti, ātra paraugu ņemšana
