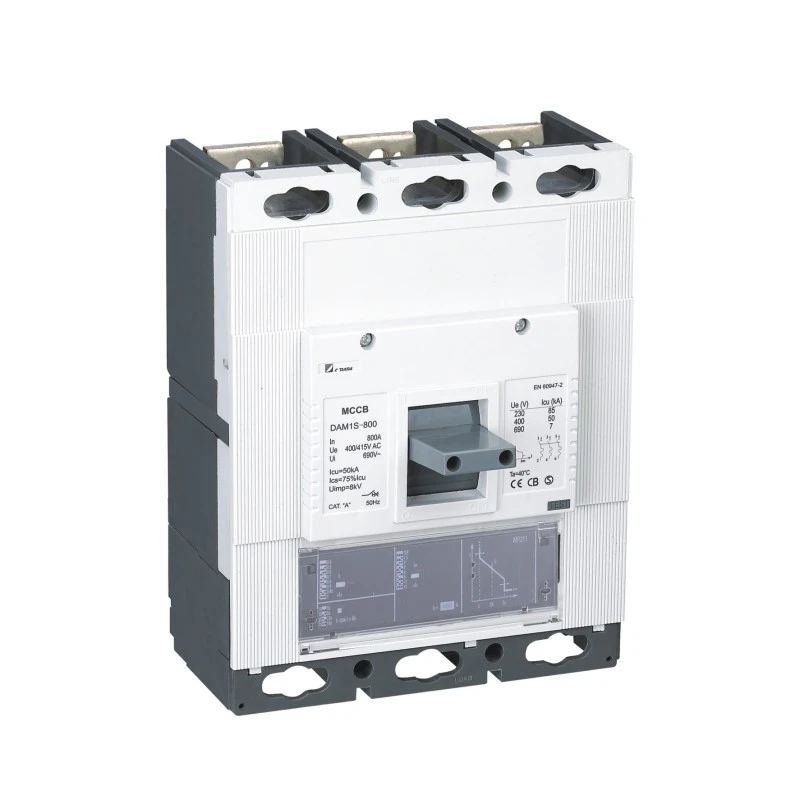

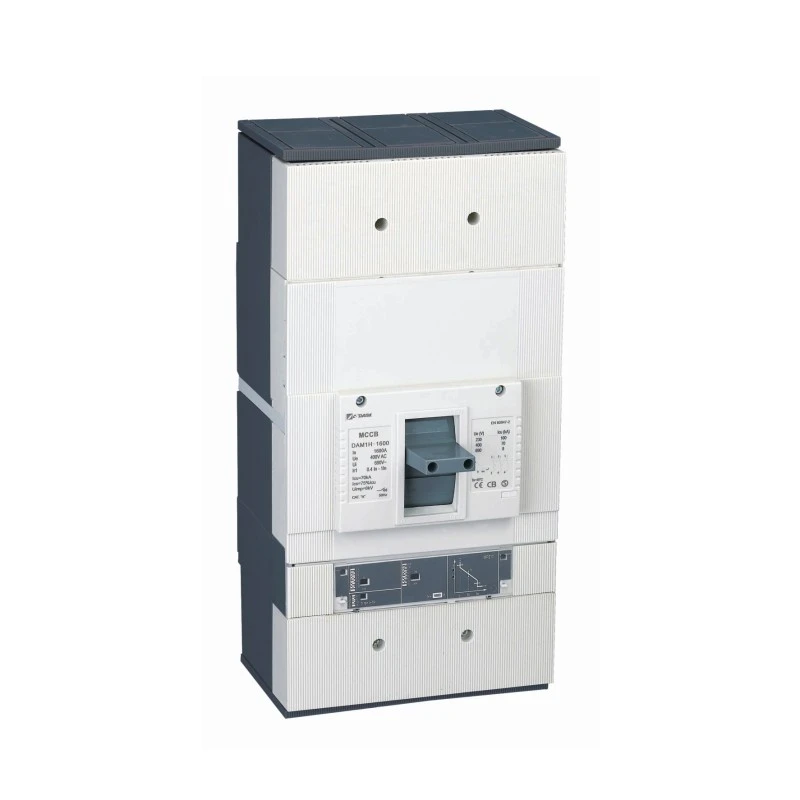

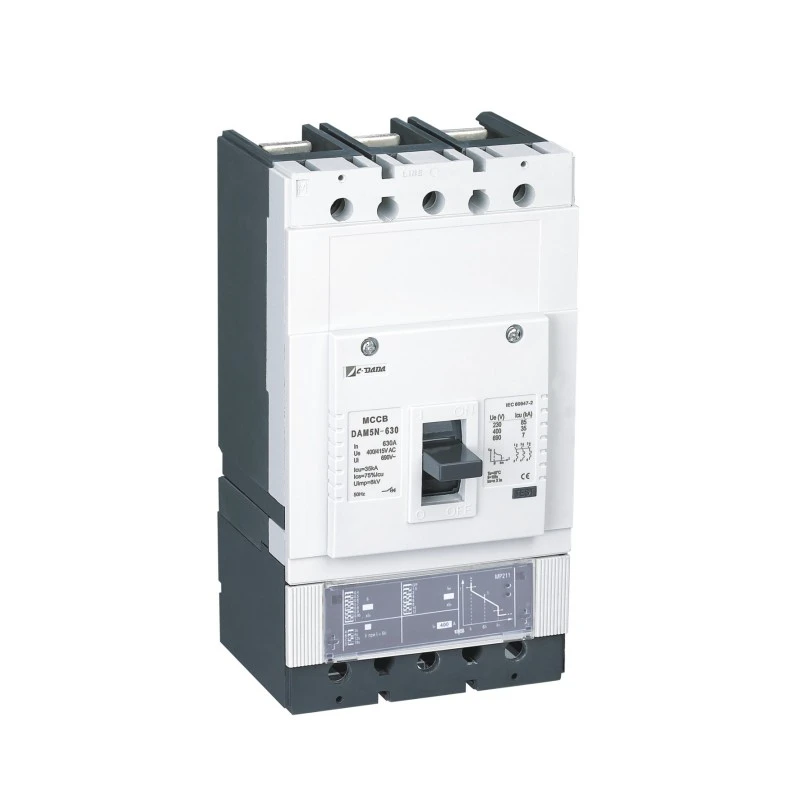

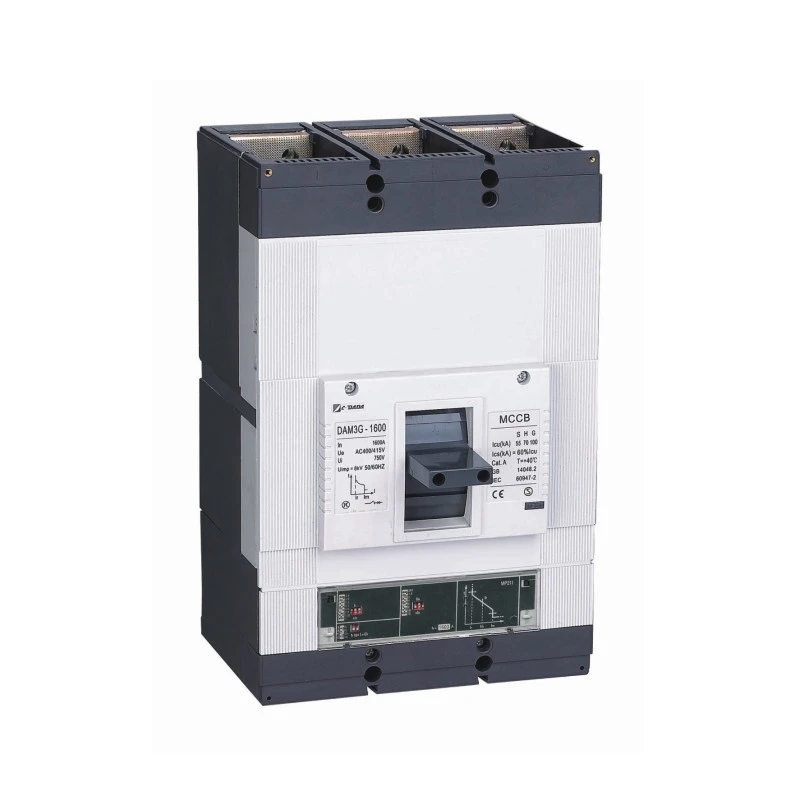

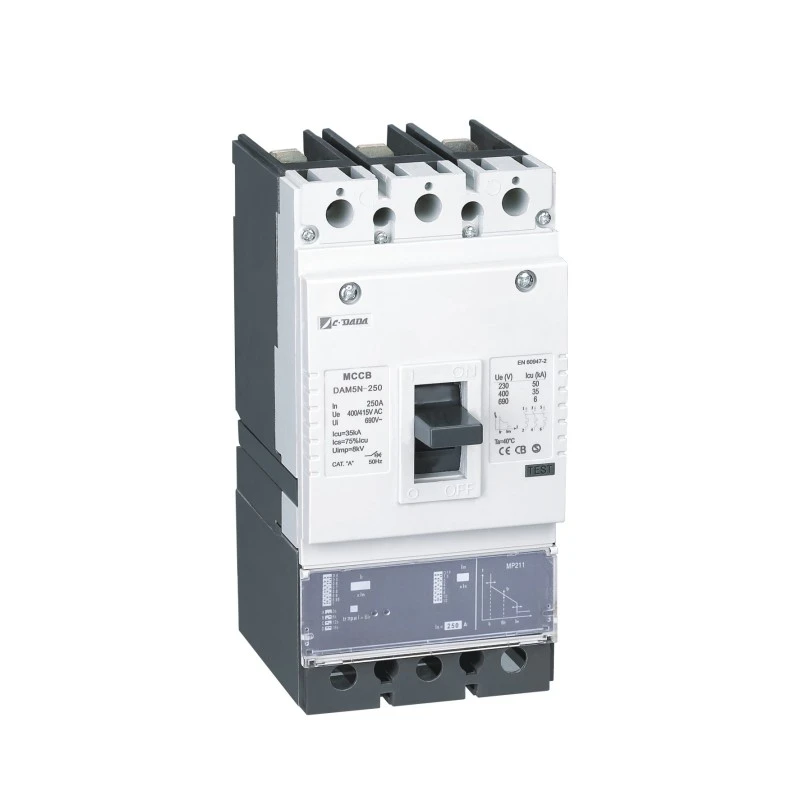

Elektroniskā tipa korpusa ķēdes pārtraucējs

Modernām energosistēmām, kurām nepieciešama precizitāte, inteliģence un uzticamība, Shanghai DADA Electric CO., LTD. elektroniskā tipa korpusa ķēdes pārtraucējs. nosaka jaunu standartu zemsprieguma aizsardzībā. Atšķirībā no tradicionālajiem termomagnētiskajiem slēdžiem, šis viedais MCCB izmanto uz mikroprocesoru balstītu elektronisku izslēgšanas bloku, lai nodrošinātu ļoti precīzu, programmējamu aizsardzību pret pārstrāvu, kas ir imūna pret apkārtējās temperatūras svārstībām.

Ar regulējamiem iestatījumiem no 40% līdz 100% In (termiskā) un 1,5 × 12 × In (magnētiskā), tas piedāvā nepārspējamu elastību sarežģītai koordinācijai datu centros, rūpniecības uzņēmumos, slimnīcās un atjaunojamās enerģijas sistēmās. Nomināls no 100A līdz 1600A pie 400V/415V, tas apvieno kompaktu dizainu ar modernu funkcionalitāti un ietver drošu tiešo izslēgšanos ārkārtēju bojājumu laikā, pat ja elektronika nedarbojas.

Galvenās specifikācijas

Modelis: CDADA DAM2 / DE sērija (elektroniskā tipa korpusa ķēdes pārtraucējs)

Tips: elektroniskais korpusa ķēdes pārtraucējs

Stieņi: 3P / 4P

Nominālais spriegums (Ue): 400V / 415V maiņstrāva

Nominālā strāva (in): 100A – 1600A

Trip Unit: uz mikroprocesoru balstīta elektroniskā izlaišana

Termiskā regulēšana (Ir): 40% - 100% no In

Magnētiskā regulēšana (im): 1,5 × 12 × collas

Priekšrocības

★ Plašs diapazons: 100A līdz 1600A (maiņstrāva)

★ Kompakti izmēri

★ Regulējams termiskais iestatījums (40-100%).

★ Regulējams magnētiskais iestatījums (1,5-12 reizes) In.

★ Nospiediet, lai izslēgtu pogu.

★ Atsevišķi galvenie un loka kontakti

★ Plašs aksesuāru klāsts.

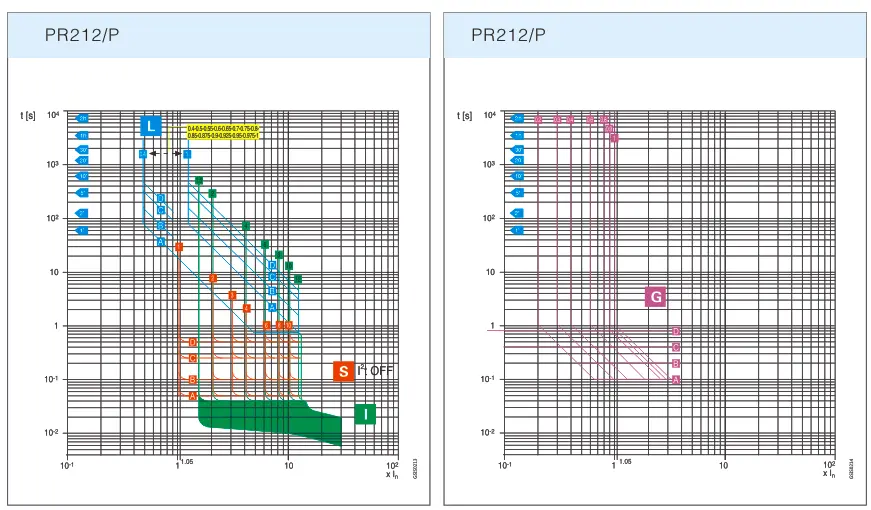

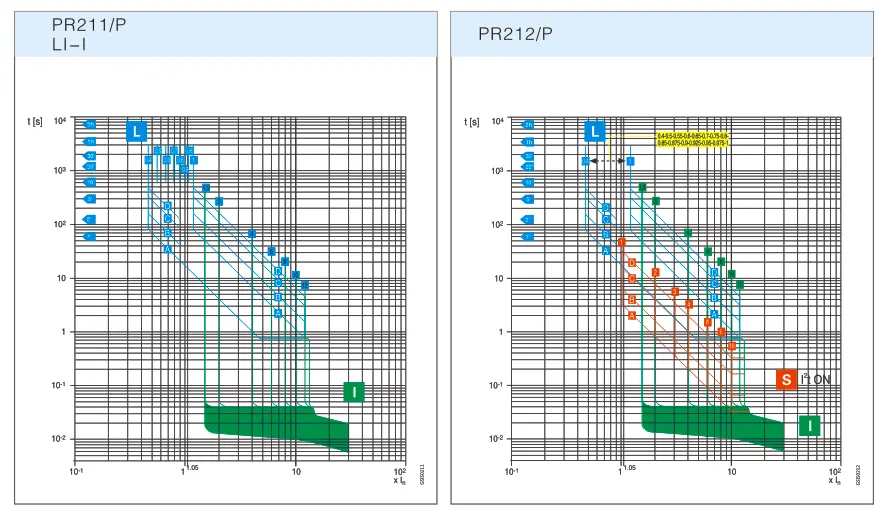

Elektroniskās izlaišanas raksturlīkne

Elektriskie parametri

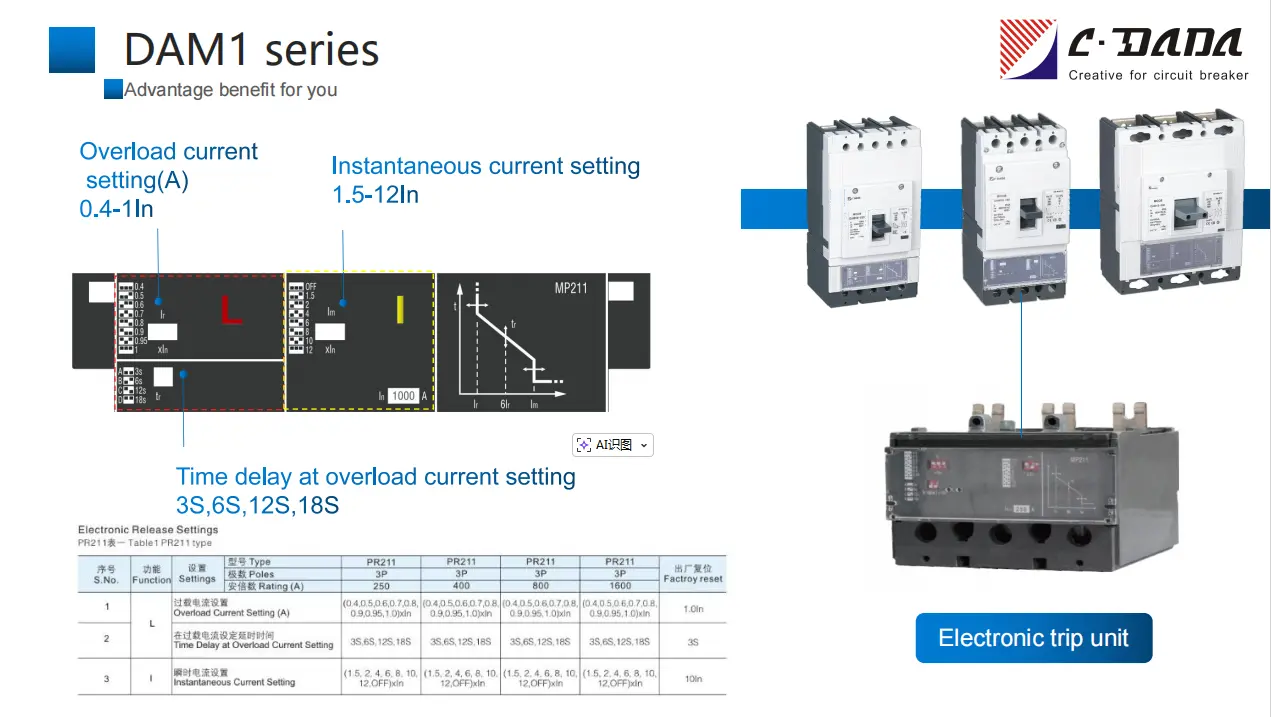

1. tabula PR211 tips

S.Nē.

Funkcija

Iestatījumi

Tips

PR211

PR211

PR211

PR211

Rūpnīcas atiestatīšana

Poļi

3P

3P

3P

3P

Vērtējums (A)

250

400

800

1600

1

L

Pārslodzes strāvas iestatījums (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 collas

2

Laika aizkave pie pārslodzes strāvas iestatījuma

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Momentānās strāvas iestatījums

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 In

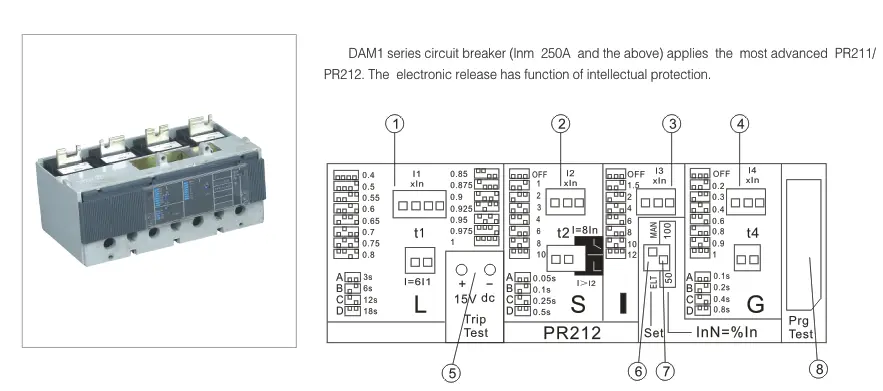

2. tabula PR212 tips

S.Nē.

Funkcija

Iestatījumi

Tips

PR212

PR212

PR212

PR212

Rūpnīcas atiestatīšana

Poļi

3P

3P

3P

3P

Vērtējums (A)

250

400/630

800

1600

1

L

Pārslodzes strāvas iestatījums (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 collas

2

Laika aizkave pie pārslodzes strāvas iestatījuma

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Īsslēguma strāvas iestatījums (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6 collas

4

Laika aizkave pie īssavienojuma strāvas iestatījuma

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Momentānās strāvas iestatījums

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 In

6

G

Zemējuma defekta strāvas iestatījums (A)

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IZSLĒGTS)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IZSLĒGTS)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IZSLĒGTS)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IZSLĒGTS)xIn

1,0 collas

7

Laika aizkave pie zemes defekta iestatījuma

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Elektrisko vai elektronisko parametru komplekta izvēle

Funkcija SET (slēdzis ELT/MAN)

9

Used for setting parameters of dip switch of zero line

InN=%Iekšā, slēdzis 50/100

10

Kontaktligzda pieslēguma mērierīcei

Paneļa ligzda

Kāpēc izvēlēties CDADA elektronisko MCCB?

★ Patiess intelekts, ne tikai automatizācija
Mikroprocesors nepārtraukti analizē strāvas viļņu formas, nodrošinot precīzu apgrieztā laika, noteikta laika un momentāno aizsardzību, bez novirzēm karstuma vai novecošanas dēļ.

★ Neatteices dizains
Pat ja elektroniskā ķēde neizdodas, tiešs elektromagnētiskais fiksators nodrošina slēdža atslēgšanu nopietnu īssavienojumu laikā, kas atbilst IEC 60947-2 drošības dublēšanas prasībām.

★ Izcila koordinācija
Īpaši plašie regulēšanas diapazoni (40–100% Ir, 1,5–12 × Im) nodrošina perfektu koordināciju ar augšup/lejpus ierīcēm, samazinot pārtraukumu zonas.

★ Nākotnei droša infrastruktūra
Savietojams ar papildu sakaru moduļiem (Modbus RTU, Profibus) integrācijai ēku pārvaldības sistēmās (BMS) vai viedajos tīklos.

★ Globāla kvalitāte, konkurētspējīga cena
Ražots saskaņā ar ISO 9001 Šanhajā, ar starptautiskiem sertifikātiem, kas piedāvā Eiropas līmeņa veiktspēju ar Āzijas izmaksu efektivitāti.

★ Mums ir īpaša 15 inženieru komanda, kas koncentrējas uz produktu izstrādi, uzlabošanu un pielāgošanu.

Ideāli pielietojumi

Datu centri: novērsiet kaskādes atteices, izmantojot precīzu selektīvu izslēgšanu

Hospitals: Ensure uninterrupted power for life-support systems

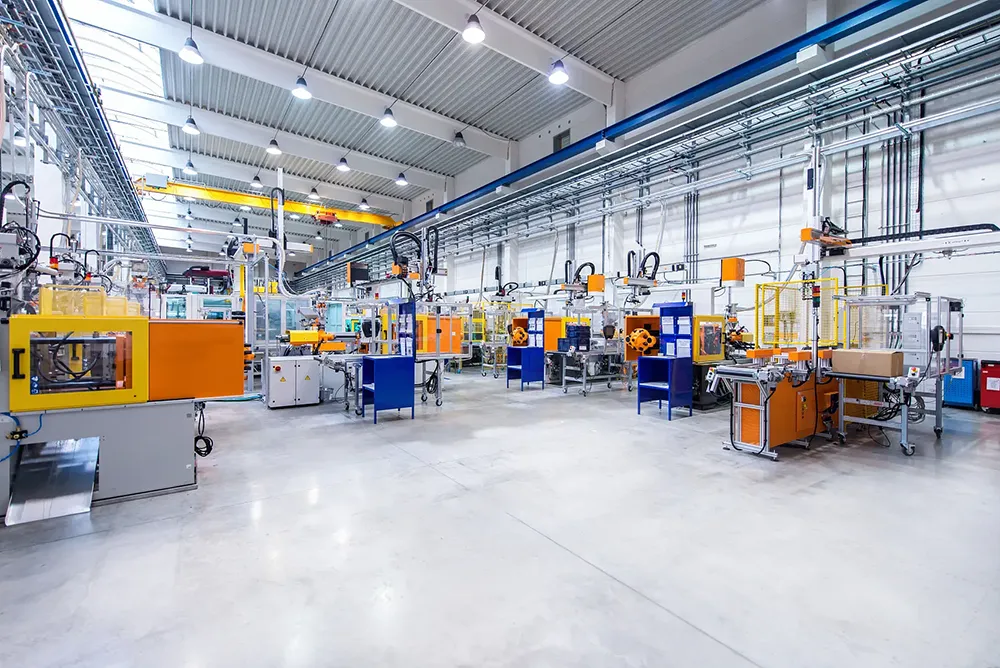

Rūpnieciskā automatizācija: saskaņojiet ar VFD, mīkstajiem starteriem un robotiku

Saules/vēja parki: pielāgojieties mainīgas paaudzes profiliem

Viedās komerciālās ēkas: iespējojiet enerģijas uzraudzību bez papildu skaitītājiem

Bieži uzdotie jautājumi (FAQ)

Q1: Ar ko elektroniskais MCCB atšķiras no termiski magnētiskā?

A1: elektroniskā tipa korpusa slēdži izmanto mikroprocesoru, lai ar augstu precizitāti analizētu strāvu un aktivizētu izslēgšanu. Tos neietekmē apkārtējā temperatūra, tie piedāvā plašākus regulēšanas diapazonus un var nodrošināt slodzes datu reģistrēšanu — atšķirībā no bimetāla/solenoīdu termomagnētiskajiem veidiem.

2. jautājums: Vai 1600A elektroniskais MCCB ir pieejams 4 polu konfigurācijā?

A2: Jā — visi CDADA elektroniskie MCCB no 250A līdz 1600A ir pieejami gan 3P, gan 4P versijās.

3. jautājums. Kas notiek, ja elektroniskais izslēgšanas bloks sabojājas īssavienojuma laikā?

A3: Slēdzis ietver mehānisku rezerves daļu: ārkārtēju bojājumu strāvu (> 12 × In) laikā magnētiskais fiksators iedarbina tiešu atvēršanu, nodrošinot drošību pat tad, ja elektronika ir bezsaistē.

Q4: Vai es varu pārraudzīt reāllaika pašreizējās vērtības?

A4: Jā — elektroniskā izslēgšanas ierīce rāda momentāno, maksimālo, minimālo un vidējo strāvu izvēlētos laika periodos (piem., 24h), kas ir noderīgi enerģijas pārvaldībai.

Q5: Kāpēc izvēlēties CDADA, nevis citus viedos MCCB zīmolus?

A5: CDADA piedāvā:

● Patiesa divu diapazonu regulēšana (daudzi konkurenti ierobežo Im līdz ≤10×)

● Neatteices mehāniskā dublēšana (ne visiem “elektroniskajiem” MCCB ir tāda)

● Kompakts izmērs — der mantotajiem paneļiem bez izmaiņām

● Spēcīgs globālais sertifikācijas portfelis (ASTA, KEMA, CE)

● OEM draudzīgas cenas ar tehnisko atbalstu angļu valodā
