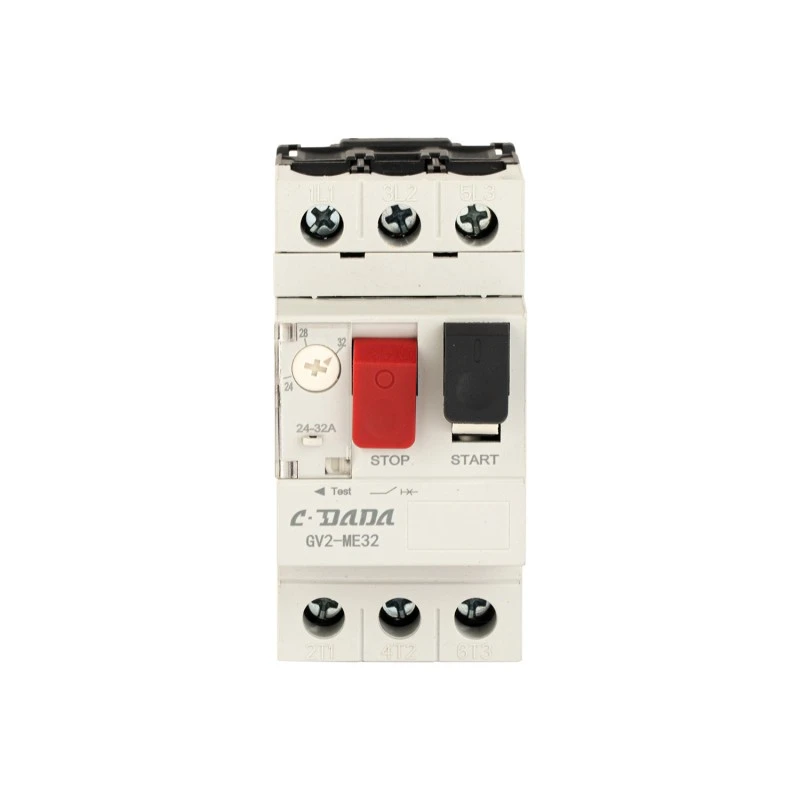

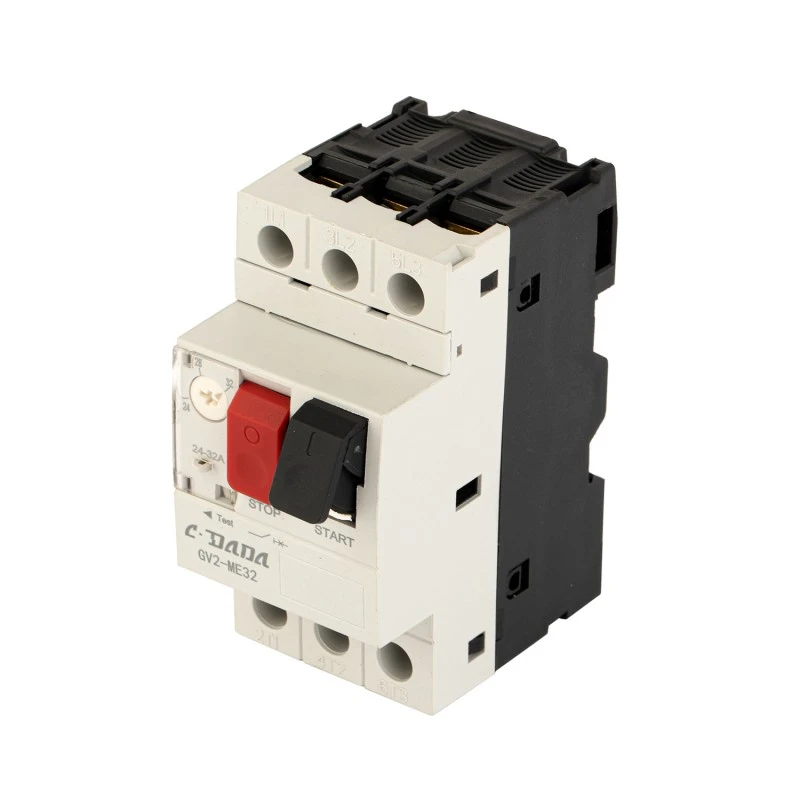

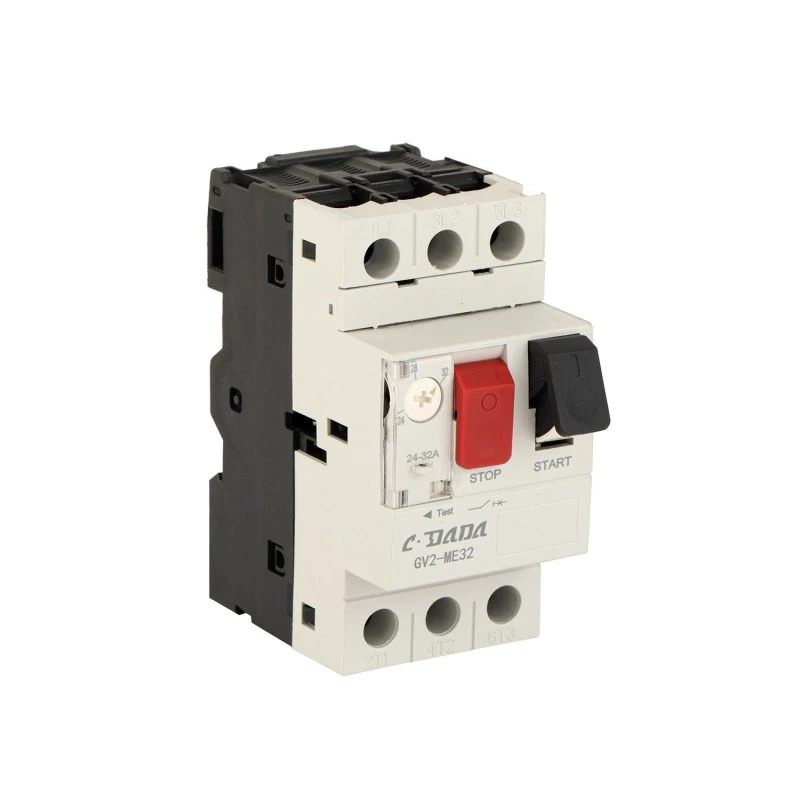

GV2 2P motora aizsardzības ķēdes pārtraucējs

Vienkāršojiet motora aizsardzību ar CDADA GV2 2P motora aizsardzības ķēdes pārtraucēju (MPCB) — augstas precizitātes, kompaktu risinājumu, ko izstrādājis Shanghai DADA Electric CO., LTD. izmantojot nākamās paaudzes tehnoloģiju platformu un pilnībā automatizētu ražošanu. Paredzēts vienfāzes vai divfāžu motoru ķēdēm, GV2 2P integrē pārslodzes, īssavienojuma, fāzes zuduma (3 fāžu lietojumiem, ja to izmanto komplektos) un izolācijas funkcijas vienā uz DIN sliedes uzstādītā ierīcē.

Ar regulējamu iestatījumu diapazonu no 0,1A līdz 32A, siltuma kompensāciju apkārtējās temperatūras svārstībām un nominālo izolācijas spriegumu 690V, tas nodrošina drošu aizsardzību maziem motoriem sūkņos, ventilatoros, kompresoros, konveijeros un HVAC sistēmās. CDADA GV2 MPCB, kas ir sertificēts atbilstoši CE standartiem, nodrošina 110 000 mehānisku un elektrisku darbību, un ir aprīkots ar papildu piederumiem, piemēram, palīgkontaktiem, šunta atbrīvošanu un zemsprieguma atbrīvošanu, nodrošina rūpnieciskas kvalitātes veiktspēju 2 polu formātā, kas taupa vietu.

Galvenās specifikācijas

Modeļu sērija: GV2 2P MPCB

Zīmols: CDADA | Ražotājs: Shanghai DADA Electric CO.,LTD

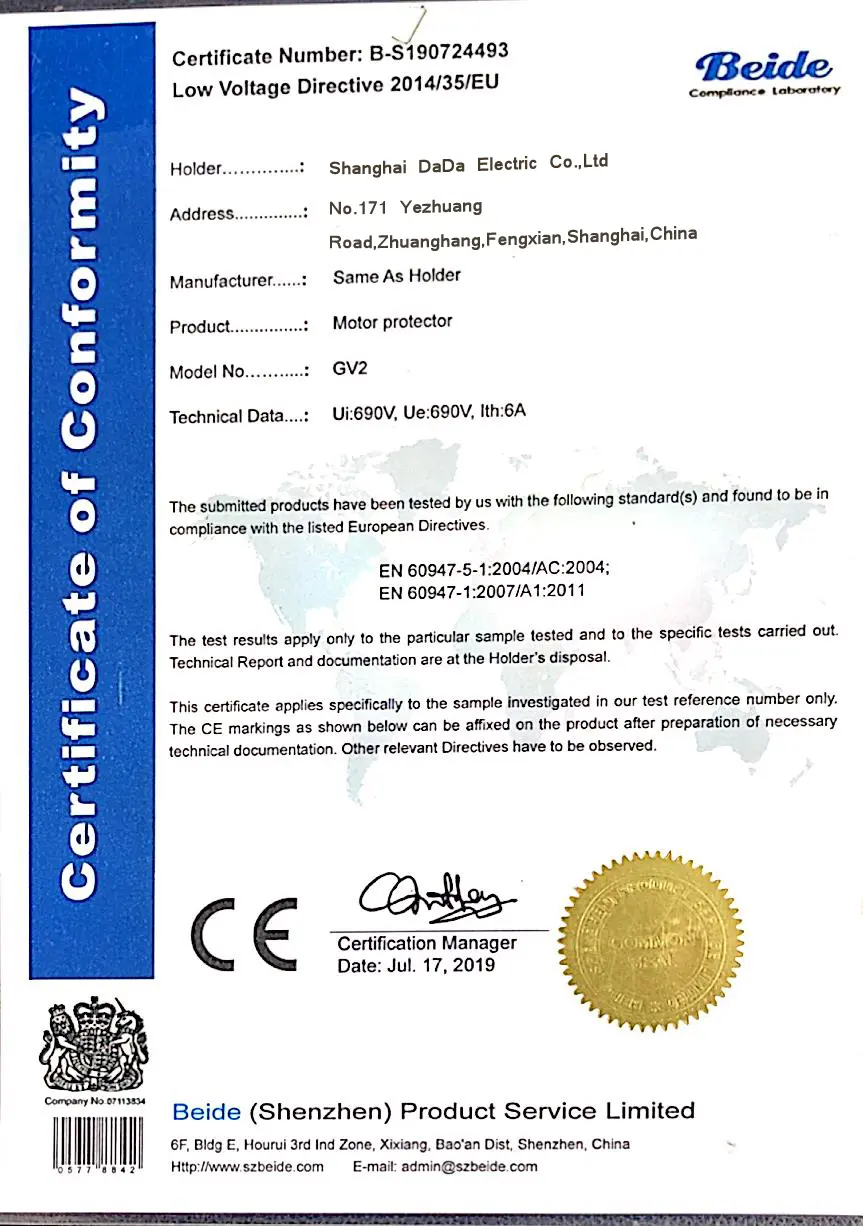

Sertifikācija: CE

Stabi: 2P (ideāli piemērots vienfāzes motoriem vai kā daļa no 3 fāžu aizsardzības komplekta)

Iestatīšanas strāvas diapazons: 0.1A – 32A (regulējams ar ciparripu)

Rāmja jauda: 32A

Nominālais darba spriegums: 690 V maiņstrāva

Nominālais izolācijas spriegums (Ui): 690 V

Impulsu izturības spriegums (Uimp): 6000V

Darba frekvence: 50/60Hz

Brauciena klase: 10A (standarts vispārējas nozīmes motoriem)

Aizsardzības funkcijas:

★ Termiskās pārslodzes aizsardzība

★ Aizsardzība pret īssavienojumu

★ Fāzes zuduma aizsardzība* (*ja tiek izmantota 3 polu konfigurācijā vai saskaņotā komplektā)

★ Izolācijas funkcija (redzams pārtraukums)

★ Iebūvēta temperatūras kompensācija

Mehāniskais kalpošanas laiks: 110 000 operāciju

Elektrības kalpošanas laiks (AC-3, 400 V): 110 000 darbību

Pievilkšanas griezes moments: 1,7 N·m

Darbības veids: IESLĒGT/IZSLĒGTS spiedpoga ar skaidru izslēgšanas indikatoru

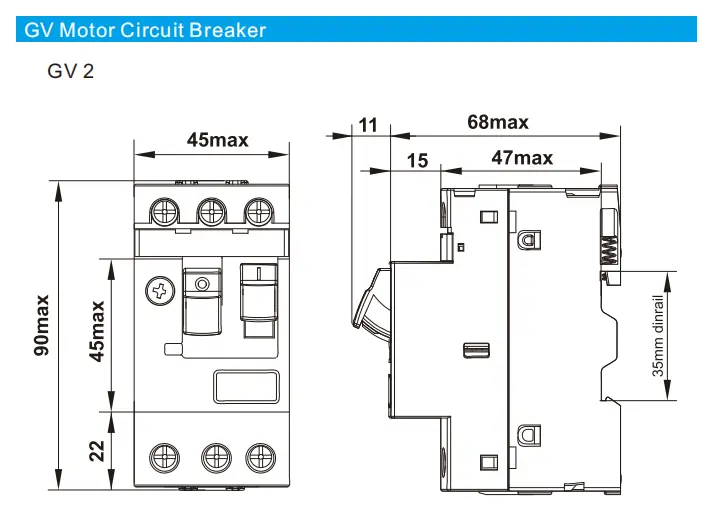

Montāža: 35 mm DIN sliede

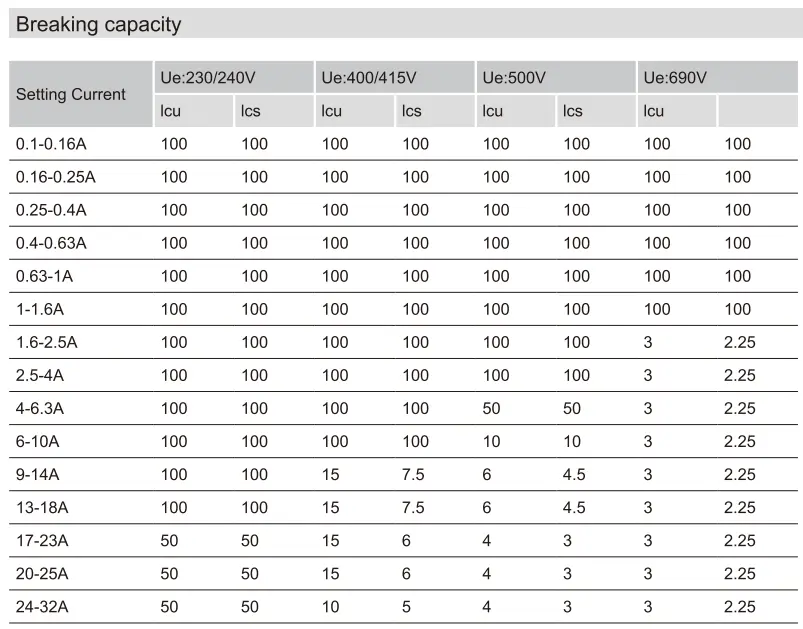

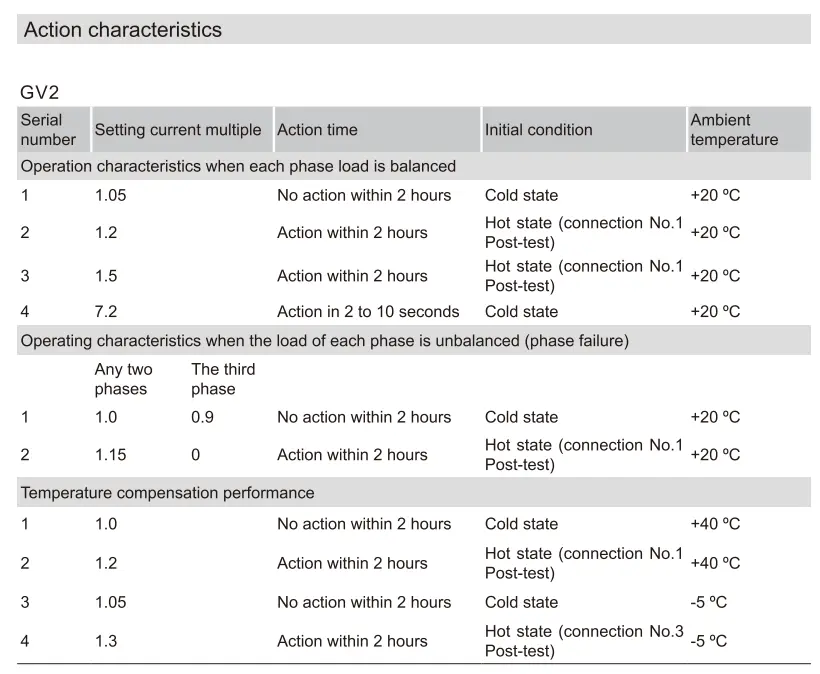

Tehnisko datu lapa

Kāpēc izvēlēties CDADA GV2 2P motora aizsardzības ķēdes pārtraucēju?

★ Viss vienā motora aizsardzība

Apvieno ķēdes pārtraucēju + termiskās pārslodzes releju + izolatoru - novērš nepieciešamību pēc atsevišķām sastāvdaļām.

★ Precizitāte un stabilitāte

Temperatūras kompensācijas mehānisms nodrošina pastāvīgu atslēgšanos neatkarīgi no apkārtējās vides izmaiņām (piemēram, karstās darbnīcās vai aukstos pagrabos).

★ Augsta izturība

110 000 mehānisko/elektrisko ciklu — pārspējot daudzus konkurentus ilgtermiņa uzticamības ziņā.

★ Vietu taupošs 2P dizains

Ideāli piemērots kompaktiem vadības paneļiem, OEM iekārtām un modernizācijas projektiem, kur paneļu nekustamais īpašums ir ierobežots.

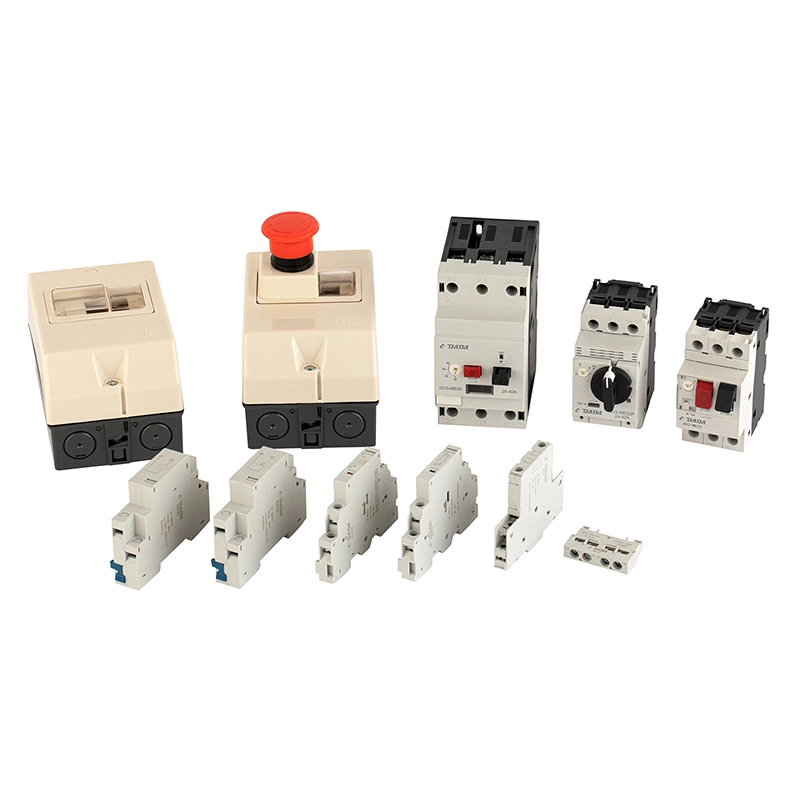

★ Pilna piederumu ekosistēma

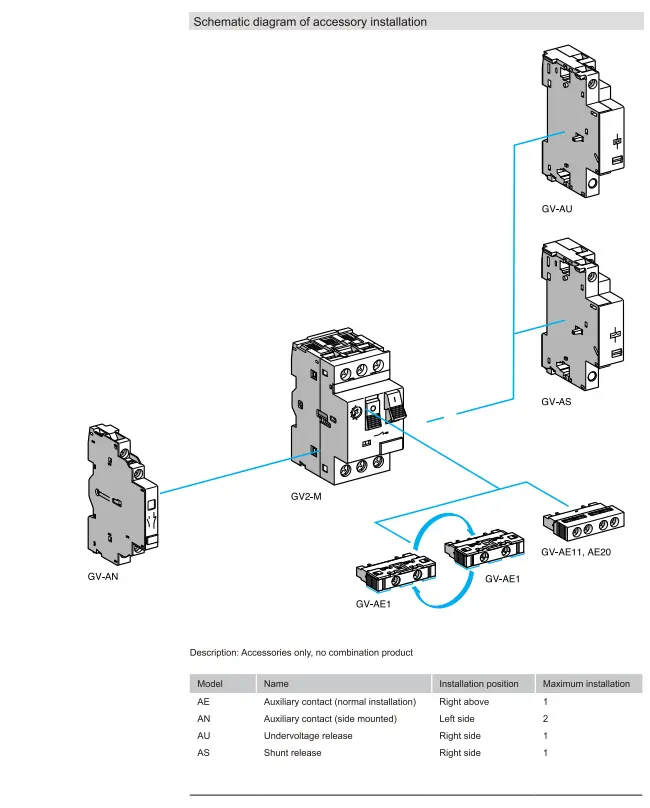

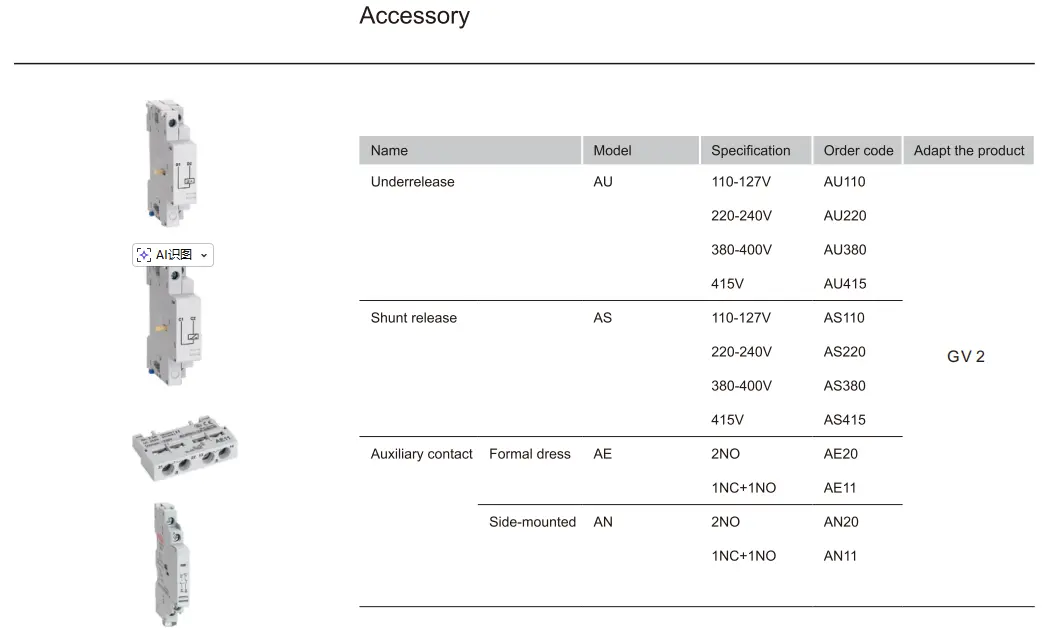

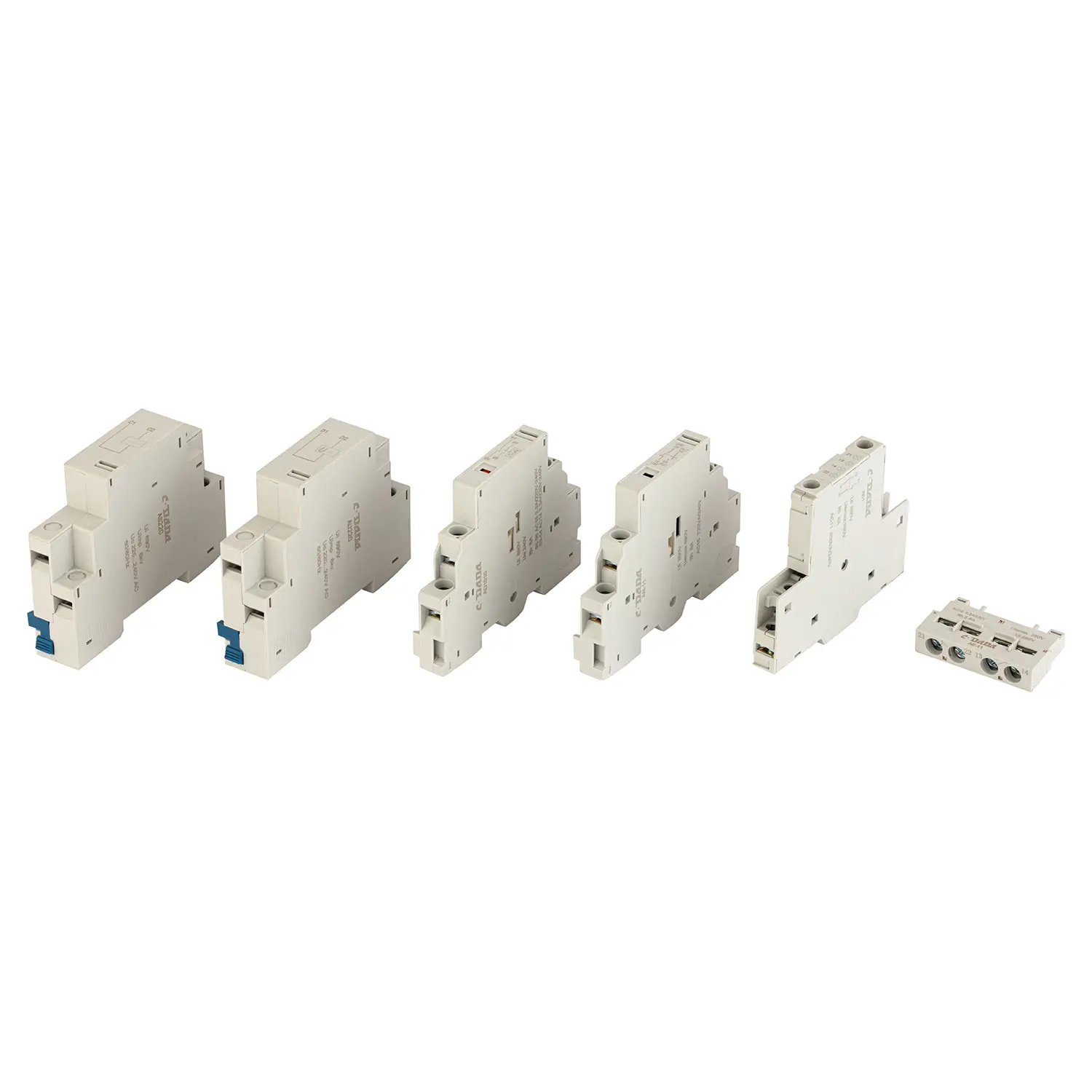

Atbalsta AE (priekšējā palīgierīce), AN (sānu palīgierīce), AU (zemsprieguma atlaišana), AS (šunta atvienošana) — nodrošina attālo signalizāciju, automātisko izslēgšanu vai PLC integrāciju.

★ Globālā atbilstība

CE sertificēts ar 690 V vērtējumu — piemērots Eiropas, Āzijas, Āfrikas un Latīņamerikas tirgiem.

★ Konsekvenci nodrošina automatizētas ražošanas iekārtas, standartizētas darbības procedūras, stingra ienākošā materiāla pārbaude, procesa testēšana un galīgā 100% funkcionālā kritisko parametru pārbaude.

Tipiski pielietojumi

Vienfāzes motori: sūkņi, garāžas durvju atvērēji, mazi kompresori

OEM iekārtas: iepakošanas mašīnas, pārtikas pārstrādes iekārtas

HVAC sistēmas: Fan coil vienības, mazi dzesētāji

Ēku automatizācija: Liftu palīgierīces, ventilācijas vadības ierīces

Modernizācijas projekti: drošinātāju nomaiņa + siltuma releji ar integrētu MPCB

Bieži uzdotie jautājumi

Q1: Kāda ir atšķirība starp MPCB un standarta automātisko slēdzi?

A1: Motora aizsardzības ķēdes pārtraucējs (MPCB), piemēram, GV2, nodrošina:

● Regulējama termiskā pārslodzes aizsardzība (saskaņota ar motora FLC)

● Magnētiskā īssavienojuma aizsardzība

● Fāzes zudumu noteikšana (3P versijās)

● Izolācijas funkcija

→ Standarta MCB piedāvā tikai aizsardzību pret īssavienojumu un fiksētu pārslodzes aizsardzību — nav optimizēta motoram.

Q2: Vai 2P GV2 var aizsargāt 3 fāžu motoru?

A2: Ne viens pats. Trīsfāzu motoriem ir nepieciešamas trīs GV2 vienības (viena katrā fāzē), kas ir saskaņotas kopā, vai izmantojiet 3P MPCB. Tomēr 2P GV2 ir lieliski piemērots vienfāzes motoriem vai vadības ķēdēm.

3. jautājums: Ko nozīmē “10. A ceļojuma klase”?

A3: tas nosaka, cik ātri pārtraucējs izslēdzas pārslodzes gadījumā. 10A klase nozīmē, ka tas iedarbināsies 10 sekunžu laikā ar 7,2 × iestatīšanas strāvu — ideāli piemērots standarta vāveres korpusa motoriem bez liela palaišanas griezes momenta.

Q4: Vai tas tiešām kompensē temperatūru?

A4: Jā! Bimetāla sloksne ir termiski kompensēta, tāpēc paklupšana ir precīza neatkarīgi no tā, vai tā ir uzstādīta 0°C noliktavā vai 50°C kamerā.

Q5: Kāpēc izvēlēties CDADA GV2, nevis citus zīmolus?

A5: CDADA piedāvā:

● Patiesa CE sertifikācija ar testu ziņojumiem

● Automatizēta ražošana → nemainīga kvalitāte un zems defektu līmenis

● Pilna piederumu saderība (AE/AN/AU/AS)

● Konkurētspējīgas cenas oriģinālo iekārtu ražotājiem un izplatītājiem

● Ātrs tehniskais atbalsts un dokumentācija angļu valodā
