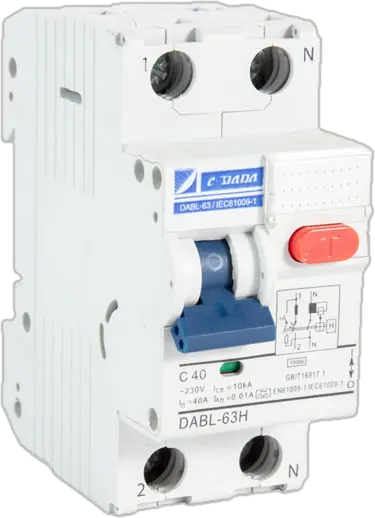

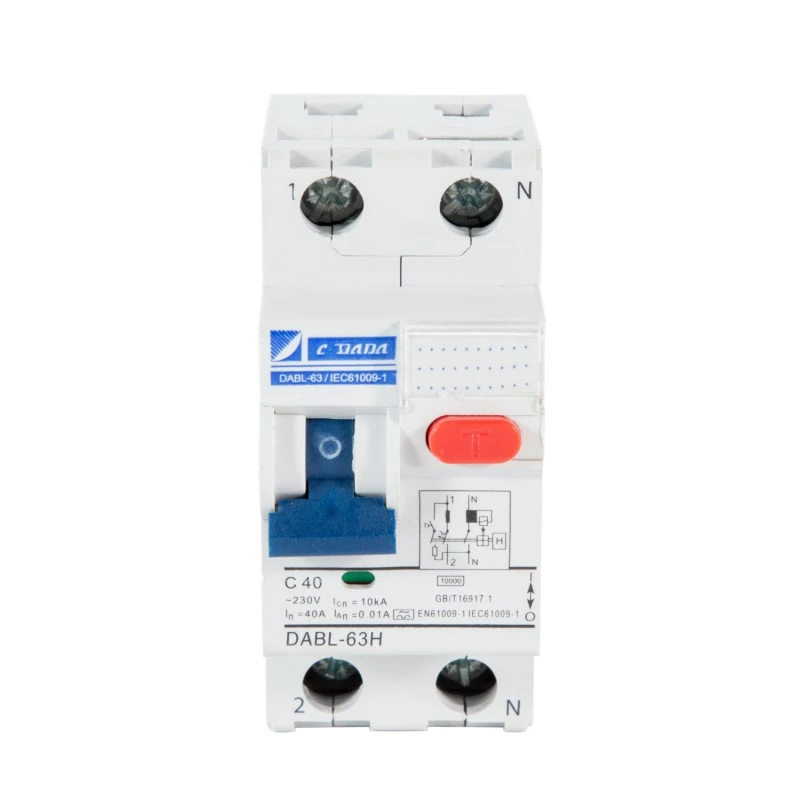

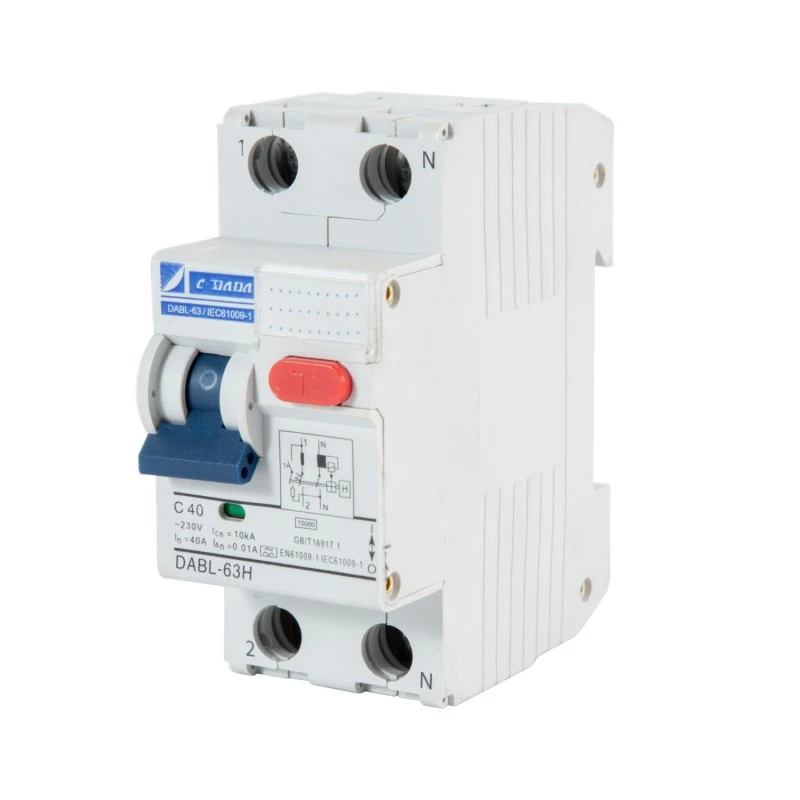

2P 4P Elektromagnētiskais RCBO

Lai nodrošinātu bezkompromisu drošību vidē, kur nav skaidra elektroenerģijas uzticamība, Shanghai DADA Electric CO., LTD. piedāvā CDADA DABF-63 2P 4P elektromagnētisko RCBO īstu 2P/4P elektromagnētiskās noplūdes strāvas automātisko slēdzi ar pārstrāvas aizsardzību, kas darbojas bez jebkādiem elektroniskiem komponentiem vai ārēja barošanas avota. Izstrādāts atbilstoši IEC standartiem, šis RCBO nodrošina trīs būtiskus aizsardzību vienā ierīcē:

★ Elektrošoka novēršana (izmantojot 30mA atlikušās strāvas noteikšanu),

★ Pārslodzes aizsardzība (termiskais mehānisms),

★ Īsslēguma pārtraukums (magnētiskā atlaišana, 6kA).

Ieteicams āra rozetēm, garāžām, pagrabiem un lauku instalācijām, DABF-63 turpina darboties pat tad, ja tiek zaudēta neitrāla, spriegums sabrūk vai strāvas padeves pārtraukuma laikā — tā ir būtiska priekšrocība salīdzinājumā ar elektroniskām alternatīvām. Ar neatkarīgu kontakta pozīcijas indikatoru, darbības diapazons no –25°C līdz +40°C, un izturīgo spailes konstrukciju, tas nodrošina nevainojamu veiktspēju tur, kur tas ir vissvarīgākais.

Galvenās specifikācijas

Modelis: DABF-63 sērija

Tips: elektromagnētiskais RCBO (nav elektronikas, nav nepieciešama papildu jauda)

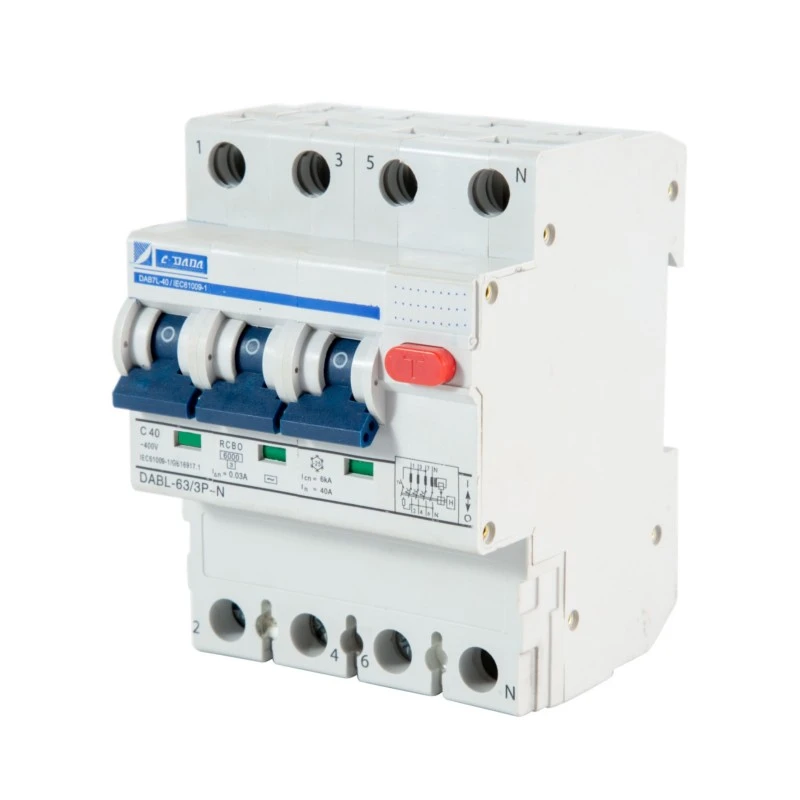

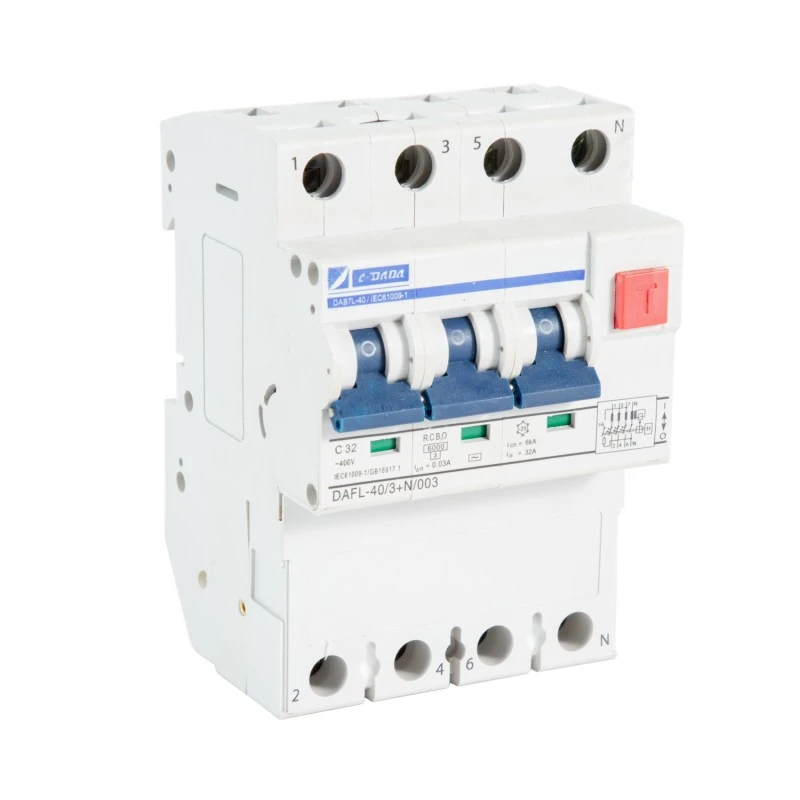

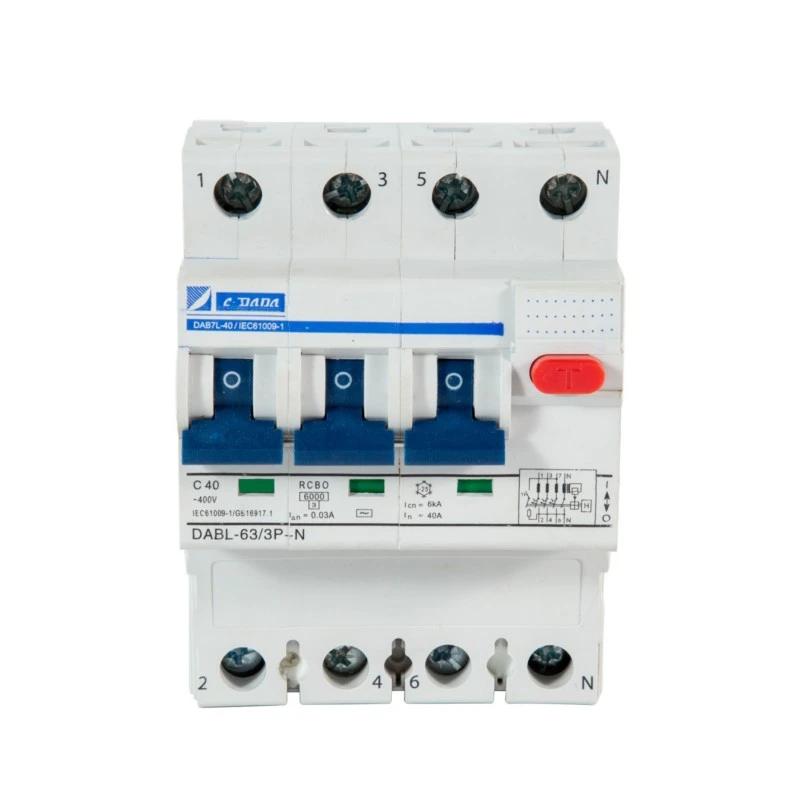

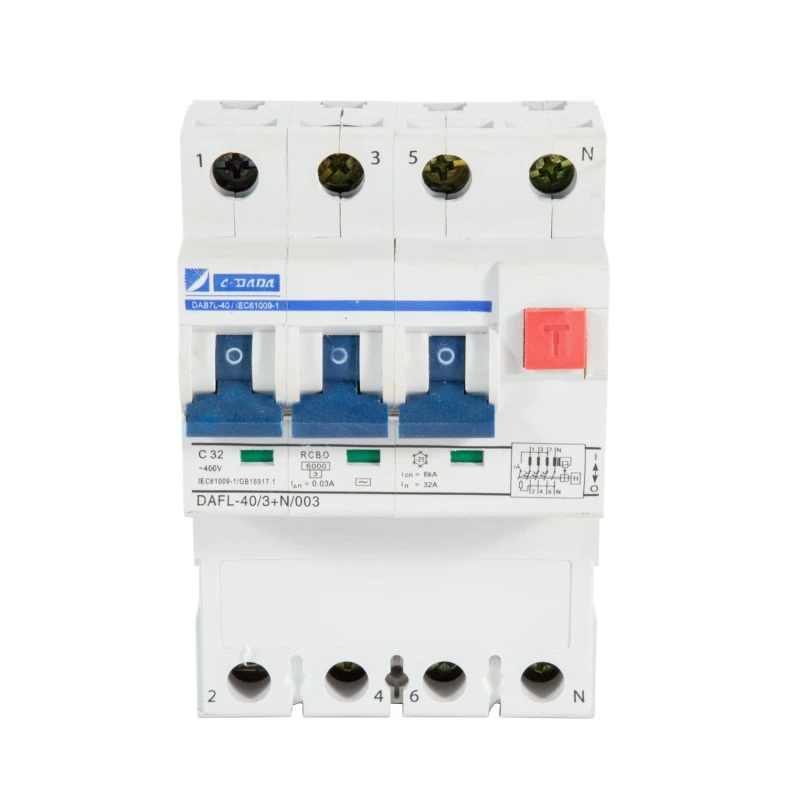

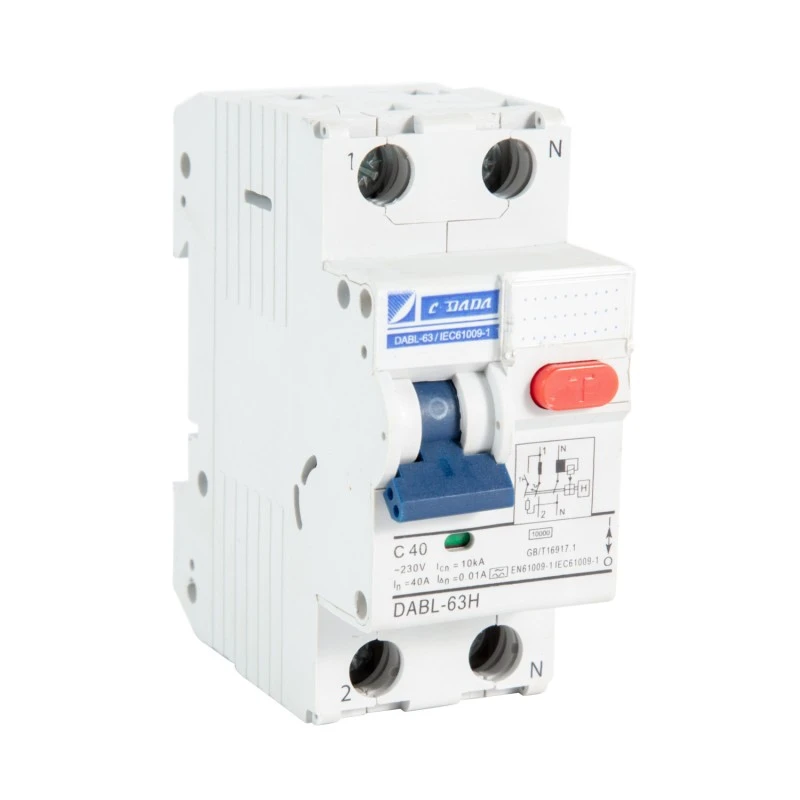

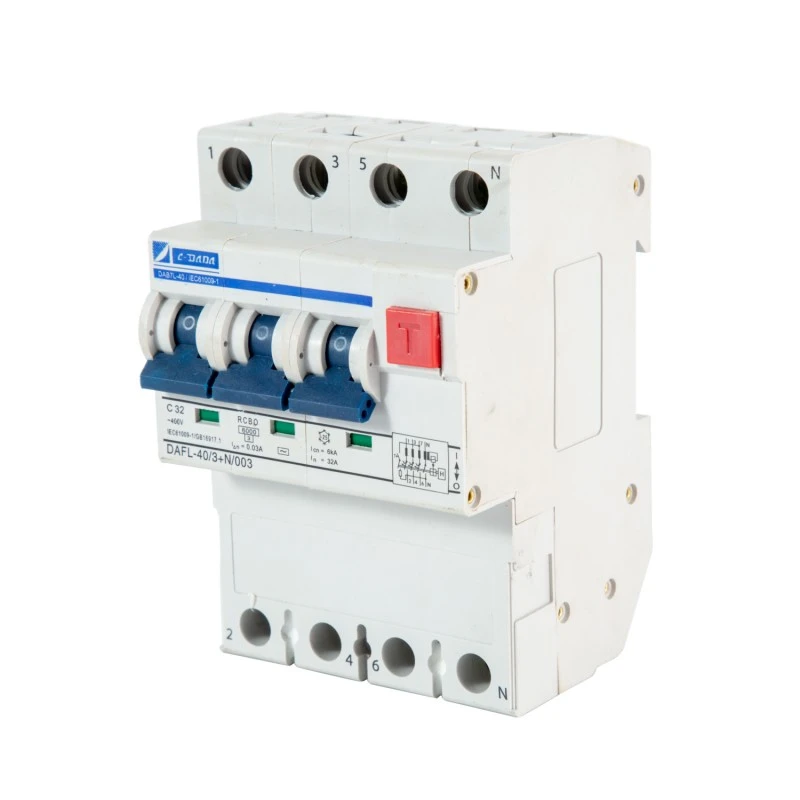

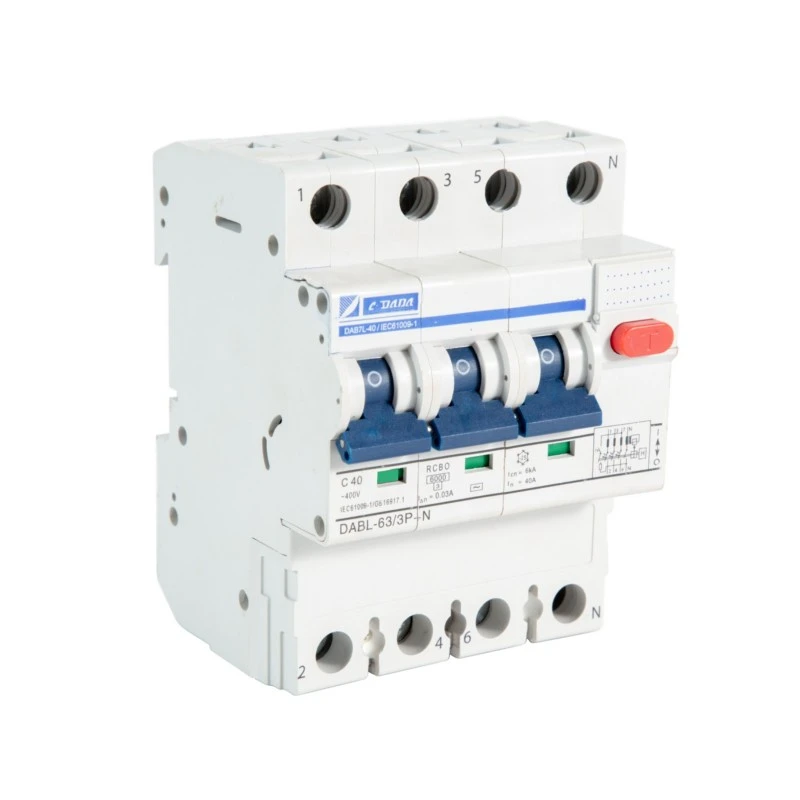

Stabi: 2P (1+N) vai 4P (3+N)

Nominālā strāva (in): 6–63 A (tipisks diapazons, pamatojoties uz DAB7 platformu)

Atlikusī jutība (I△n): 30mA (standarta personiskajai aizsardzībai; 100mA pēc izvēles)

Neatslēgšanās strāva: 0,5 × I△n

Brauciena laiks pie I△n: ≤ 0,1 s

Pārrāvuma jauda: 6kA

Aizsardzības funkcijas:

Atlikusī strāva (noplūde) – elektromagnētiskā uztveršana

★ Pārslodze – bimetāla termo

★ Īssavienojums – magnētiskā atbrīvošana

★ Darba temperatūra: -25°C līdz +40°C

Montāža: 2 moduļu platums uz 35 mm DIN sliedes

Galvenās funkcijas:

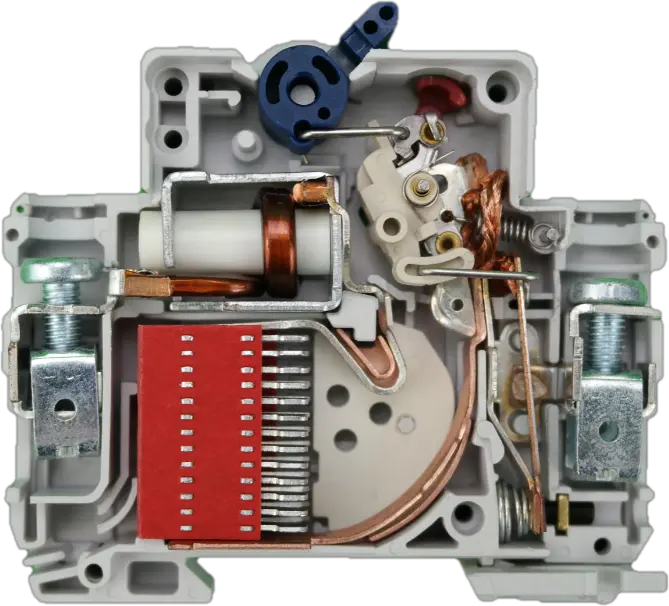

★ Tīrs elektromagnētiskais diferenciālais mehānisms

★ Neatkarīgs kontakta pozīcijas indikators (patiess IESLĒGTS/IZSLĒGTS/izslēgšanas statuss)

★ “TEST” poga ikmēneša funkcionalitātes pārbaudei

★ Robotas spaiļu skavas → mazāki siltuma zudumi, spēcīgāka saķere

★ Sudraba nesošie kontakti → augsta izturība, zema pretestība

★ Šķērsfunkcionālas skrūves (+/–) → vienkārša uzstādīšana

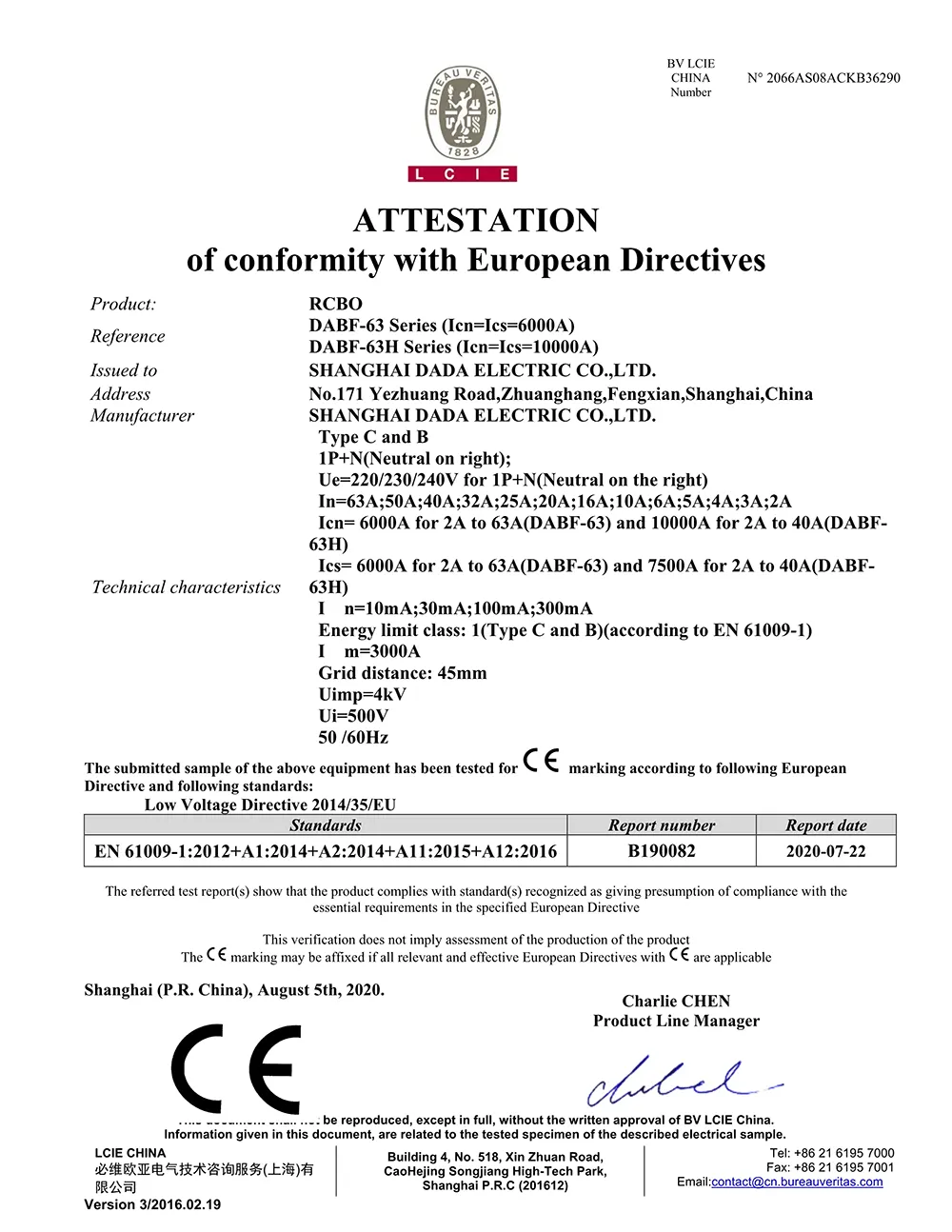

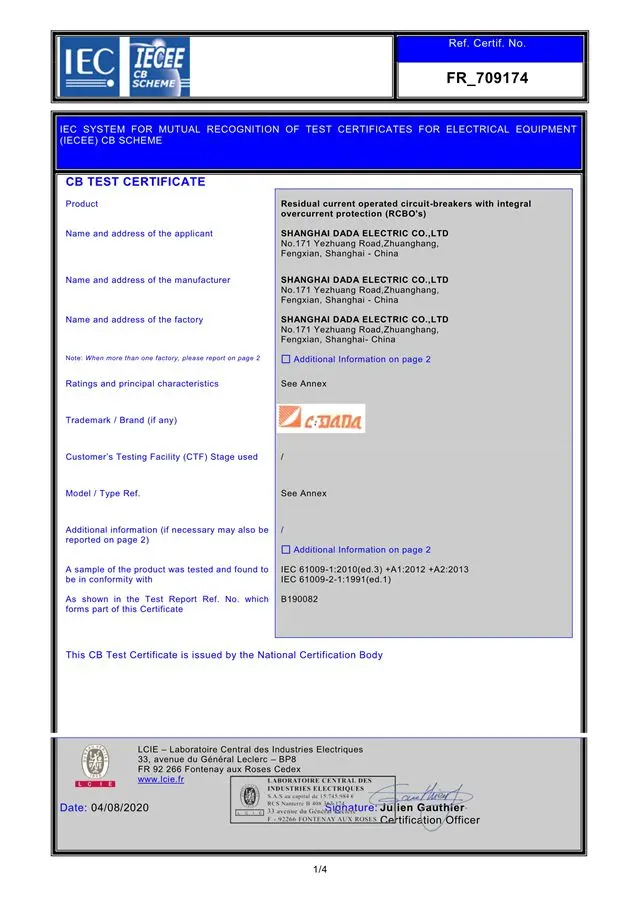

★ Sertifikāti: CE, CB (RoHS saderīgi materiāli)

Kāpēc izvēlēties CDADA elektromagnētisko RCBO?

★ Darbojas bez jaudas — jebkad

Atšķirībā no elektroniskajiem RCBO, mūsu 2P 4P elektromagnētiskajam RCBO nav nepieciešams līnijas spriegums, lai noteiktu noplūdi, tādējādi nodrošinot aizsardzību neitrālas atteices, pārtraukumu vai pilnīgu pārtraukumu laikā.

★ Ideāli piemērots skarbām vai attālām vietām

Lieliski piemērots lauku apvidiem, būvlaukumiem, fermām, tuneļiem un reģioniem ar nestabiliem tīkliem, kur elektroniskās ierīces var darboties nepareizi.

★ Pēc būtības nedrošs

Nav pusvadītāju = nav novecošanas, nav programmatūras kļūdu, nav EMI jutīguma. Tikko pārbaudīta elektromagnētiskā fizika.

★ Notīrīt darbības statusu

Neatkarīgais kontaktu indikators parāda faktisko kontakta stāvokli, kas ir būtisks apkopes un drošības auditiem.

★ Kompakts un uzticams

2 moduļu izmērs ietaupa paneļa vietu, savukārt sudraba sakausējuma kontakti un izturīgie spailes nodrošina ilgu kalpošanas laiku.

★ Globālā atbilstība

Sertificēts atbilstoši IEC, CE un CB standartiem — uzticams eksportam un starptautiskiem projektiem.

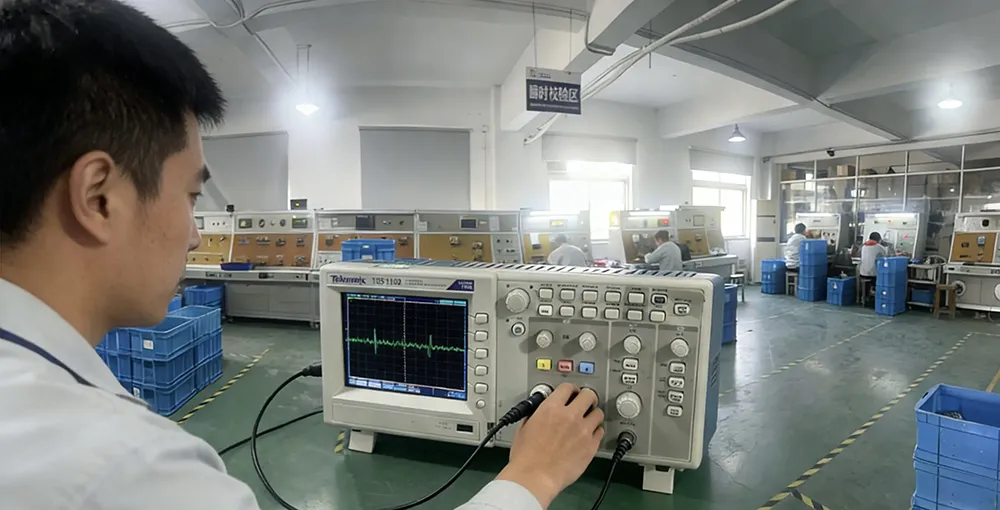

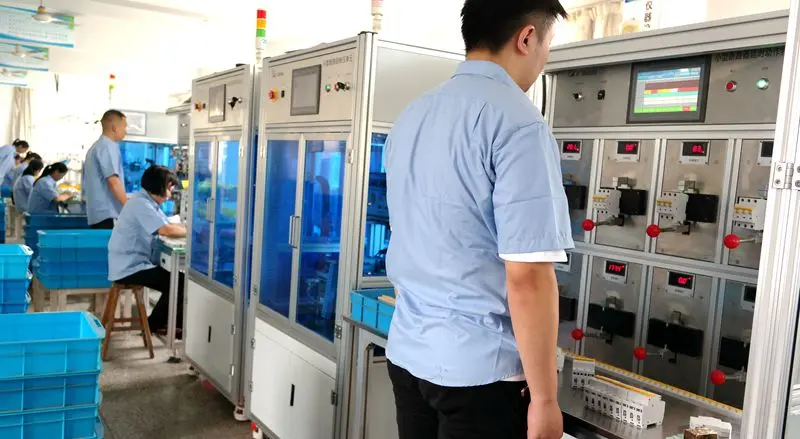

★ Tā kā mūsu politika ir 100% pārbaudīt visus produktus, kas tiek izvesti no mūsu ražotnes, mēs varam ar absolūtu pārliecību garantēt, ka produkts ir funkcionāli 100% precīzs, pirms tas tiek atstāts no mūsu ražotnes.

★ Mēs turpināsim attīstīt savas tehnoloģiskās zināšanas, ieguldot iekārtās, procesos, cilvēkos un sertifikātos, kas atspoguļosies mūsu produktā un galu galā arī mūsu klientu apmierinātībā.

Tipiski pielietojumi

Lauku elektrifikācijas projekti

Āra kontaktligzdas un EV uzlādes punkti (pamata slānis)

Garāžas, pagrabi un darbnīcas (mitrā, aukstā vide)

TT zemējuma sistēmas (kur neitrāla integritāte ir slikta)

Rezerves shēmas un avārijas paneļi

Bieži uzdotie jautājumi

Q1: Kāda ir atšķirība starp elektroniskajiem un elektromagnētiskajiem RCBO?

A1:

Q2: Vai šis RCBO nodrošina pārsprieguma aizsardzību?

A2: Nē. Īstie elektromagnētiskie RCBO neietver varistorus vai pārsprieguma slāpēšanu — tiem ir nepieciešami elektroniski komponenti. Ja nepieciešama pārsprieguma aizsardzība, savienojiet to ar atsevišķu SPD (pārsprieguma aizsardzības ierīci).

3. jautājums: vai 30 mA ir pietiekami personiskai aizsardzībai pret triecieniem?

A3: Jā. 30 mA ir IEC standarta slieksnis dzīvības glābšanas aizsardzībai pret tiešu kontaktu dzīvojamo un komerciālo tīklu ķēdēs.

Q4: Vai to var izmantot kā galveno ienākumu aizsardzību?

A4: Jā — ar 6kA pārrāvuma jaudu, DABF-63 var kalpot kā ienākošā aizsardzība mazos sadales paneļos, īpaši TT sistēmās.

Q5: Kāpēc izvēlēties CDADA elektromagnētiskajam RCBO?

A5: CDADA piedāvā:

● Īsts elektromagnētisks dizains (bez slēptās elektronikas)

● Patiesa 0 V darbības iespēja

● 2 moduļu kompakts izmērs — reti sastopams elektromagnētiskajiem tipiem

● Neatkarīgs kontaktu indikators drošības pārbaudei

● Globālie sertifikāti (CE/CB) un OEM gatavs atbalsts
