Kāpēc līdzstrāvas ķēžu aizsardzība kļūst kritiska energosistēmu nākotnei?

Globālā enerģētikas nozare kļūst arvien vairāk atkarīga no līdzstrāvas. Saules fotoelementu bloki, akumulatoru enerģijas uzglabāšanas sistēmas, elektrisko transportlīdzekļu uzlādes stacijas, telekomunikāciju iekārtas un datu centri satur svarīgas līdzstrāvas sadaļas. Paplašinoties šīm lietojumprogrammām, ķēdes aizsardzība no atbalsta komponenta kļūst par sistēmas drošības centrālo daļu. ALīdzstrāvas ķēdes pārtraucējsātri un droši jāatvieno neparastā strāva, ierobežojot kabeļu, pārveidotāju, akumulatoru un pievienoto iekārtu bojājumus.

Līdzstrāvas pārtraukšana tehniski atšķiras no maiņstrāvas pārtraukšanas. Maiņstrāvas ķēdē strāva dabiski šķērso nulli daudzas reizes sekundē, kas palīdz nodzēst elektrisko loku. Līdzstrāvai nav dabiskas nulles krustojuma, tāpēc loks var palikt stabils pēc kontaktu atdalīšanas. Tāpēc slēdžiem, kas paredzēti līdzstrāvai, ir nepieciešamas piemērotas kontaktu struktūras, loka teknes, magnētiskās izpūšanas iekārtas, izolācijas attālumi un vadu konfigurācijas. Maiņstrāvas slēdzi nekad nevajadzētu uzskatīt par piemērotu līdzstrāvas pakalpojumam tikai tāpēc, ka tā pašreizējais novērtējums šķiet atbilstošs.

Viena skaidra nozares tendence ir virzība uz augstāku sistēmas spriegumu un lielāku jaudas blīvumu. Augstāks līdzstrāvas spriegums var samazināt strāvu tai pašai pārraidītajai jaudai, palīdzot samazināt vadītāju zudumus un kabeļa prasības. Tomēr tas arī padara izolācijas koordināciju un loka pārtraukšanu sarežģītāku. Izvēloties izstrādājumu, jāņem vērā nominālais darba spriegums, nominālā strāva, stabu skaits, īssavienojumu pārtraukšanas jauda, ​​izmantošanas vide un ražotāja noteiktā savienojuma metode. Polaritātes prasības ir īpaši svarīgas dažiem līdzstrāvas slēdžu dizainiem.

Vēl viena tendence ir ciešāka koordinācija starp slēdžiem un elektronisko uzraudzību. Mūsdienu energosistēmas arvien vairāk izmanto sensorus, kontrolierus un sakaru tīklus, lai noteiktu pārkaršanu, pārslodzi, izolācijas defektus un neparastus darbības modeļus. Mehāniskā aizsardzība joprojām ir būtiska, taču tā kļūst par daļu no plašākas aizsardzības arhitektūras, kas var ietvert drošinātājus, pārsprieguma aizsardzības ierīces, kontaktorus, izolācijas uzraudzības ierīces un akumulatoru pārvaldības sistēmas. Selektivitātei starp augšpus un pakārtotajām ierīcēm arī tiek pievērsta lielāka uzmanība, jo nevajadzīga izslēgšana var ietekmēt visu saules bateriju virkni, uzglabāšanas plauktu, uzlādes skapi vai rūpniecisko procesu.

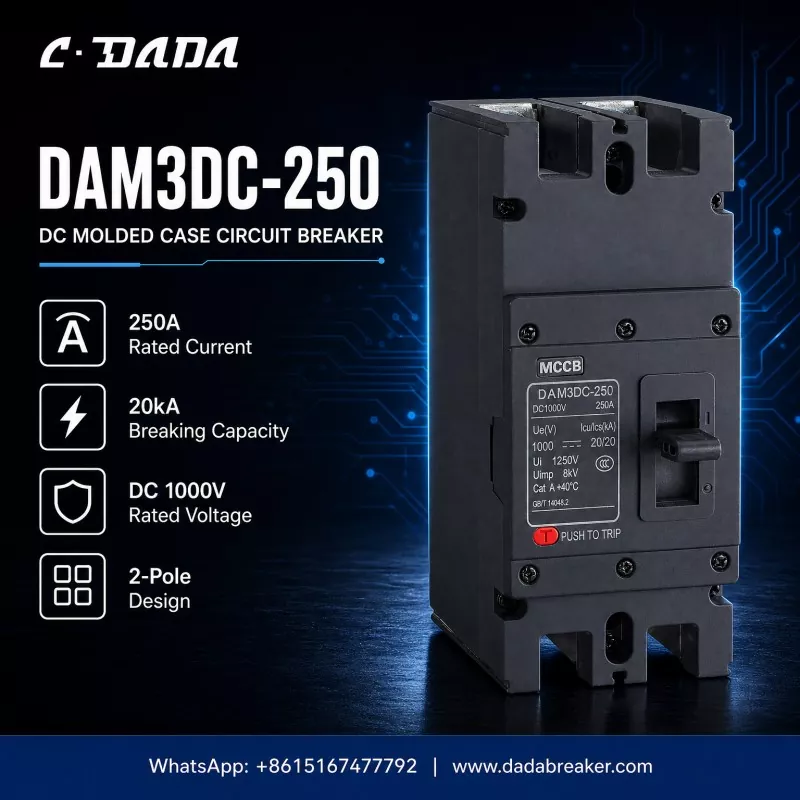

DAM3DC-250 parādīts arShanghai Dada Electricilustrē formētā korpusa līdzstrāvas slēdža veidu, ko izmanto augstākas strāvas sadalē. Redzamās specifikācijas norāda uz nominālo strāvu 250 A, līdzstrāvas nominālo spriegumu 1000 V, pārrāvuma jaudu 20 kA un divu polu konstrukciju. Šīs vērtības raksturo paredzēto elektrisko diapazonu; tie paši par sevi nenosaka piemērotību katrai iekārtai. Inženieriem joprojām ir jāpārbauda faktiskais īssavienojuma līmenis, vadītāja izmērs, apkārtējā temperatūra, korpusa apstākļi, slodzes raksturlielumi, uzstādīšanas augstums, piemērojamie standarti un nepieciešamā aizsardzības koordinācija.

Tiešajiem lietotājiem vienlīdz vērtīga ir skaidra etiķete un dokumentācija, jo pareizi uzstādīšanas, apkopes un nomaiņas lēmumi ir atkarīgi no ierīces pārbaudītajiem novērtējumiem un ekspluatācijas ierobežojumiem.

Raugoties nākotnē, pircēji lielāku uzsvaru liks uz lietojumprogrammas validāciju, nevis atlasīs ierīces tikai pēc pašreizējā vērtējuma. Uzticama līdzstrāvas aizsardzība ir atkarīga no pareizas sprieguma saskaņošanas, atbilstošas ​​pārtraukuma iespējas, pareizas polu konfigurācijas, kontrolētas uzstādīšanas un periodiskas pārbaudes. Tā kā atjaunojamās enerģijas ražošana, uzglabāšana un elektrificēts transports turpina attīstīties, šo pamatu izpratne palīdzēs sistēmu dizaineriem samazināt risku un izveidot uzticamākus līdzstrāvas tīklus.
