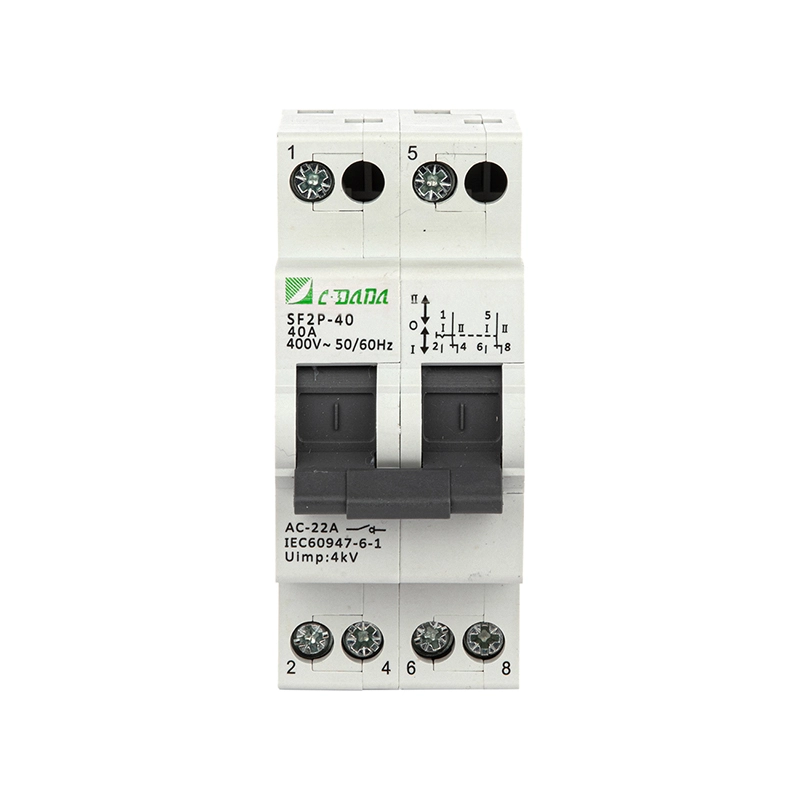

2P pārslēgšanas slēdzis

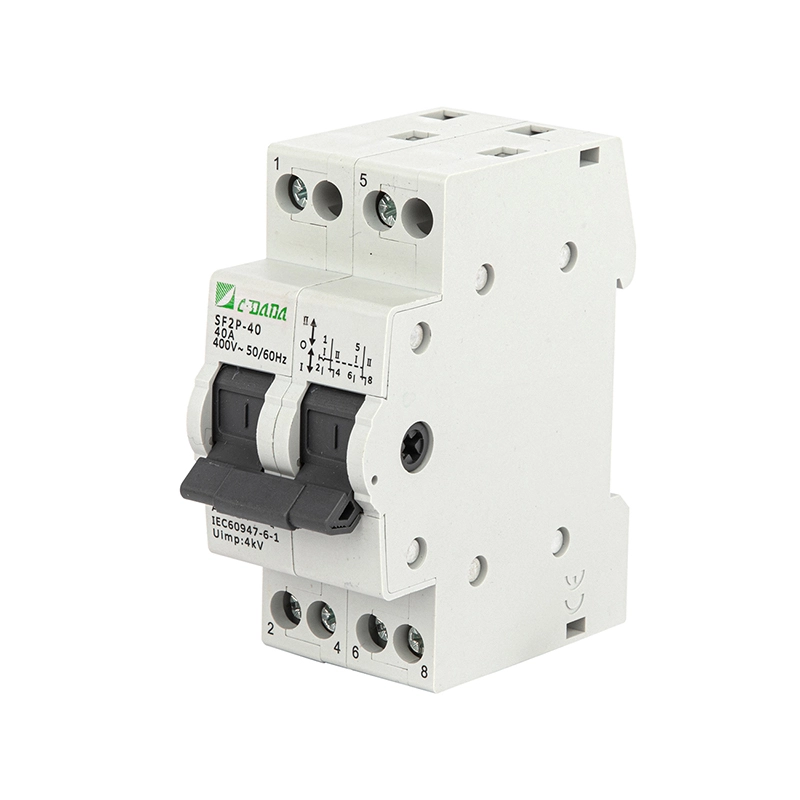

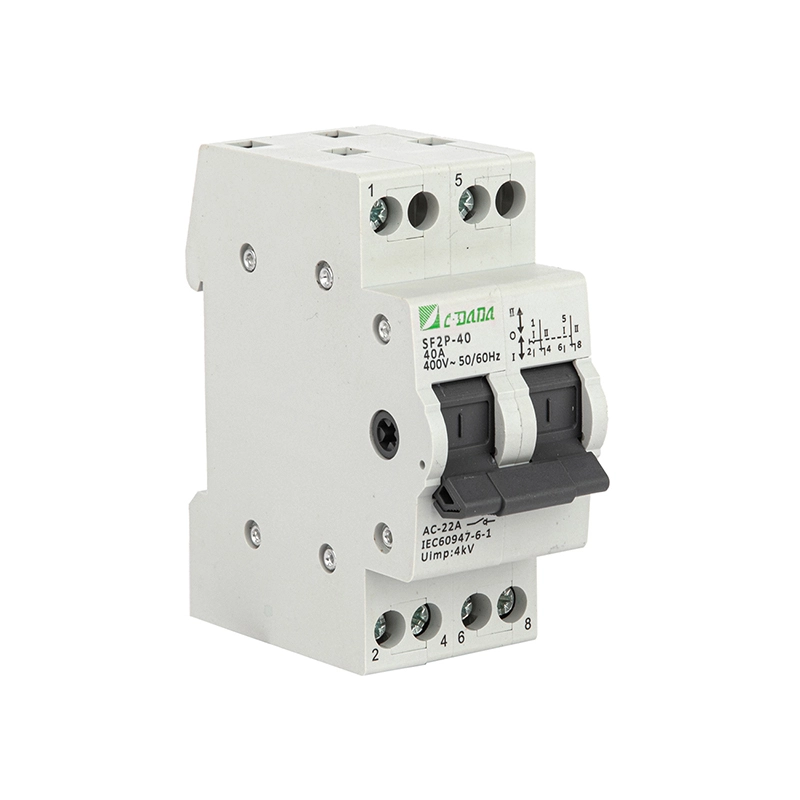

Nodrošiniet drošu un uzticamu strāvas avota pārslēgšanu ar CDADA SF Series 2P pārslēgšanas slēdzi, tas ir piemērots kritiskās ķēdes pārveidošanai dzīvojamos, komerciālos un vieglās rūpniecības lietojumos. Šis uz DIN sliedes uzstādītais mikropārslēgšanas slēdzis atbalsta divus strāvas avotus vai slodzes ar skaidru 3 pozīciju darbību: I-OFF-II, kas nodrošina netraucētu pāreju starp elektrotīklu/tīklu un rezerves/ģeneratora barošanu, motora uz priekšu/atpakaļ vadību vai fāzes/sprieguma uzraudzības ķēdēm.

CDADA 2P pārslēgšanas slēdzis, kas paredzēts maiņstrāvai 50/60 Hz, 230–400 V un strāvai no 16 A līdz 125 A, atbilst IEC 60947-3 un EN 60947-3 standartiem. Ar IESLĒGŠANAS/IZSLĒGŠANAS stāvokļa indikatoriem, augstas vadītspējas kontaktiem un atsperu ātrās izgatavošanas/pārlūšanas mehānismu tas nodrošina stabilu veiktspēju pat biežas manuālas darbības gadījumā. Paredzēts modulārai uzstādīšanai līdzās MCB un kontaktoriem, tas ir ideāli piemērots sadales paneļiem ēkās, sūkņu telpās, telekomunikāciju skapjos un avārijas apgaismojuma sistēmās.

Galvenās specifikācijas

Sērija: SF sērijas 2P manuālais pārslēgšanas slēdzis

Zīmols: CDADA | Ražotājs: Shanghai DADA Electric CO.,LTD

Stabi: 2P (Dual Pole) — pieejams 1P līdz 4P variantos

Nominālā strāva: 16A–125A (apkārtējā temperatūrā līdz 80% virs 40°C)

Nominālais spriegums: 230/400V maiņstrāva, 50/60Hz

Izolācijas spriegums (Ui): 500V

Izmantošanas kategorija: AC-22A (jauktas pretestības un induktīvās slodzes)

Īslaicīgas izturības strāva (Icw): 12 × Ie uz 1 s

Izgatavošanas jauda: 20×Ie, t=0.1s

Mehāniskais kalpošanas laiks: 8500 operāciju

Elektriskais kalpošanas laiks: 1500 darbības (zem slodzes)

Piesārņojuma pakāpe: II

Montāža: Standarta TH35 DIN sliede

Darbība: manuāls 3 pozīciju rokturis (I – O – II)

Indikatori: Redzams IESLĒGTS/IZSLĒGTS stāvoklis, izmantojot roktura izlīdzināšanu

Termināli: kabeļa vai kopnes savienojums

Pievilkšanas griezes moments:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Drošības piezīme: nav loka dzēšanas kameras → jāizmanto ar augšpuses drošinātājiem/MCB īssavienojuma aizsardzībai

Tehnisko datu lapa

Kāpēc izvēlēties CDADA 2P pārslēgšanas slēdzi?

★ Droša 3 pozīciju izolācija

Patiesa IZSLĒGTA (O) pozīcija atvieno abus avotus — tas ir ļoti svarīgi apkopei un pretpadeves drošībai.

★ DIN-sliedes moduļu dizains

Uzstāda dažu sekunžu laikā līdzās MCB — ietaupa vietu un vienkāršo paneļu izkārtojumu viedās ēkās vai OEM korpusos.

★ Augstas uzticamības kontakti

Optimizētā dinamiski statiskā kontakta ģeometrija nodrošina zemu pretestību un ilgstošu stabilitāti.

★ Globālā atbilstība

Sertificēts saskaņā ar IEC 60947-3, kas pieņemts Eiropā, Āzijā, Āfrikā un Latīņamerikā.

★ Lietotājam droša darbība

Mehānisms ar atsperu palīdzību novērš daļēju ieslēgšanos; pagarināts rokturis pēc izvēles 63A+ modeļiem.

★ Daudzpusīgas lietojumprogrammas

No ģeneratora pārslēgšanas līdz motora virziena maiņai — viens slēdzis, vairākas funkcijas.

Tipiski pielietojumi

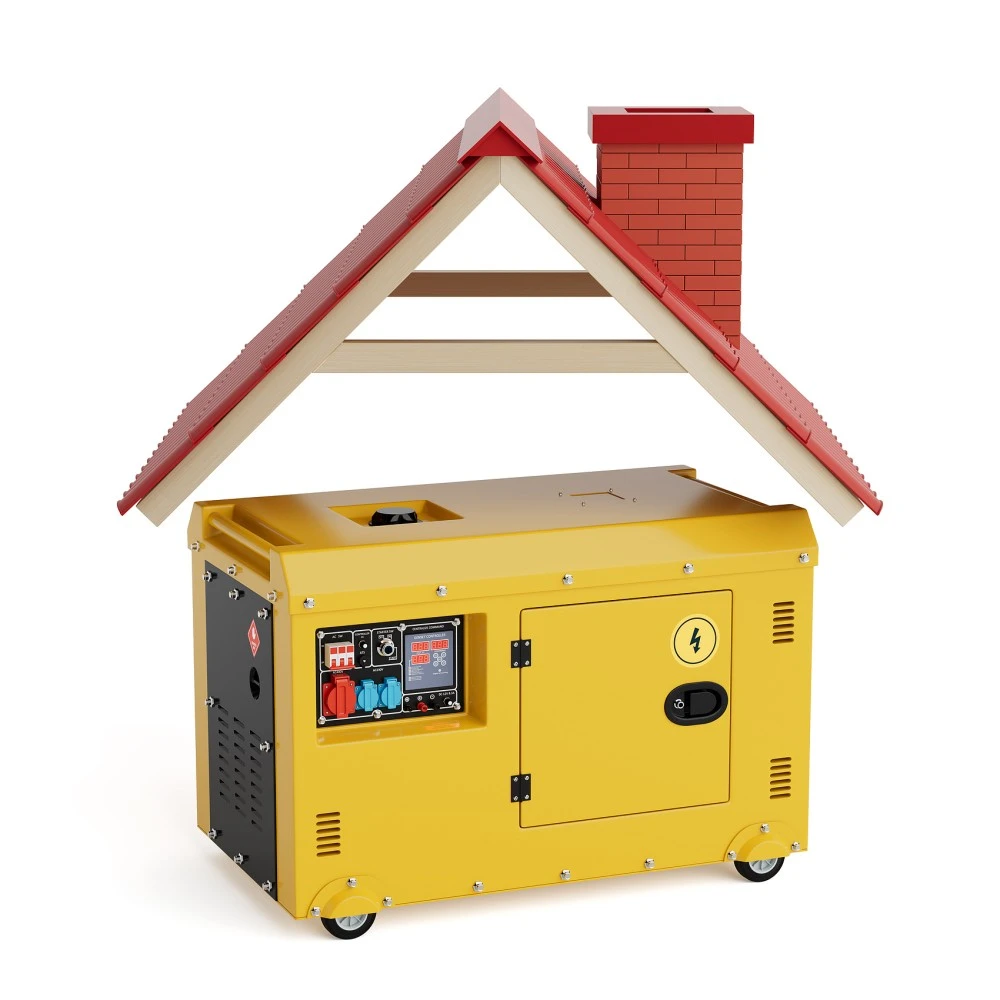

Rezerves barošanas sistēmas: pārslēdzieties starp utilītu un ģeneratoru

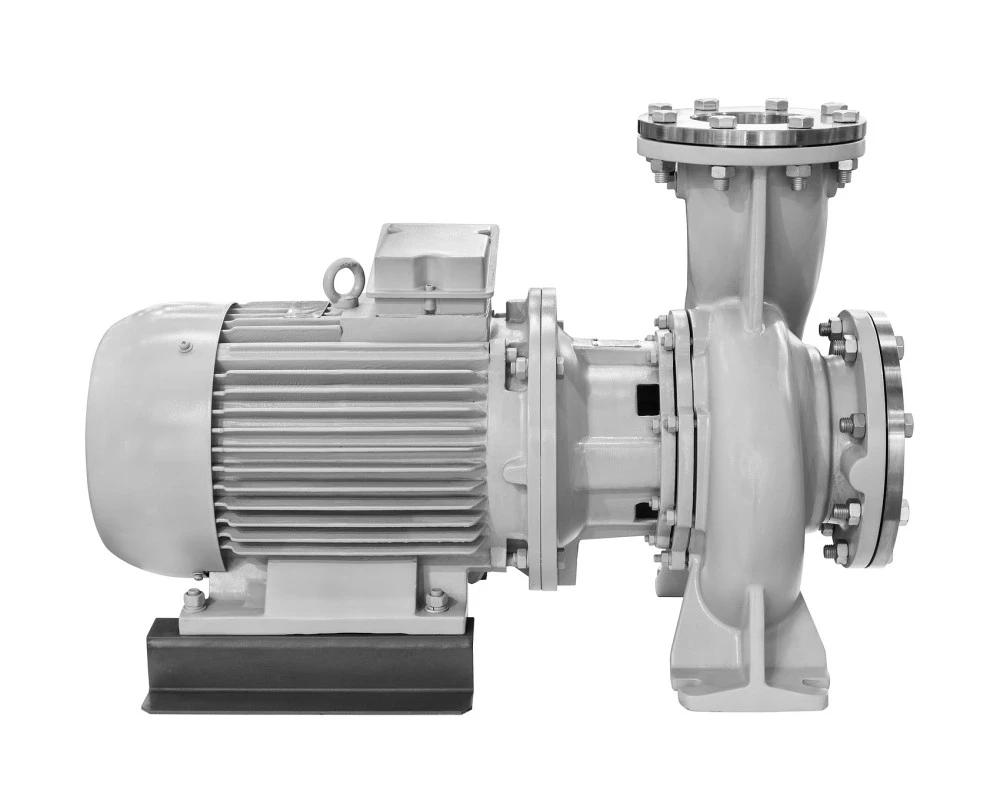

Motora vadība: mazu sūkņu vai ventilatoru griešanās uz priekšu/atpakaļ

Mērīšanas shēmas: sprieguma/fāzes izvēle mērīšanas paneļos

Ēku automatizācija: divu HVAC iekārtu pārslēgšana, avārijas apgaismojuma pārsūtīšana

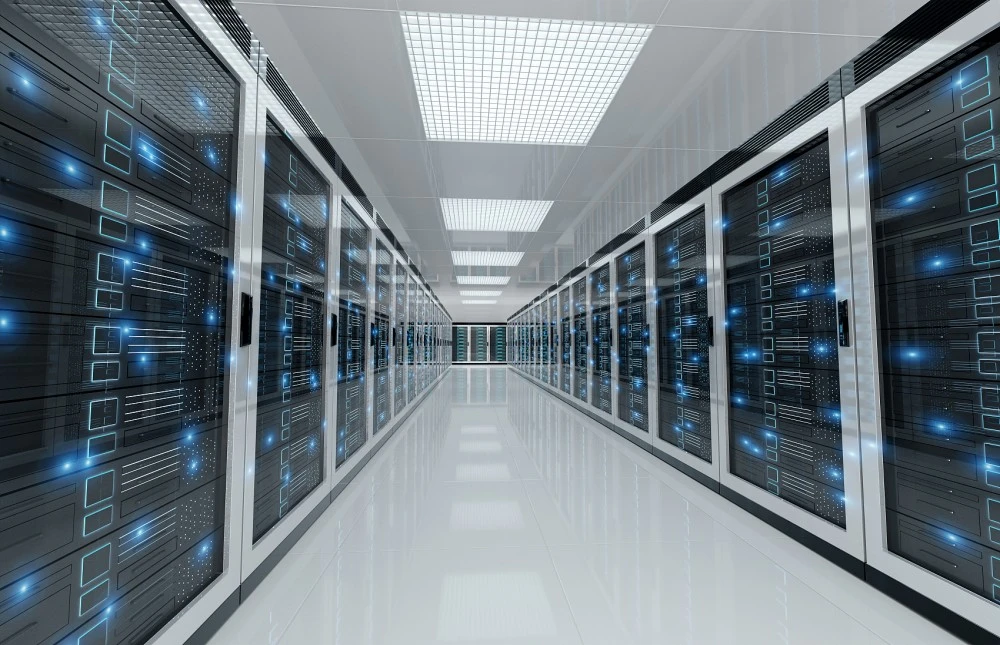

Telekomunikāciju un datu centri: liekā barošanas bloka avota izvēle

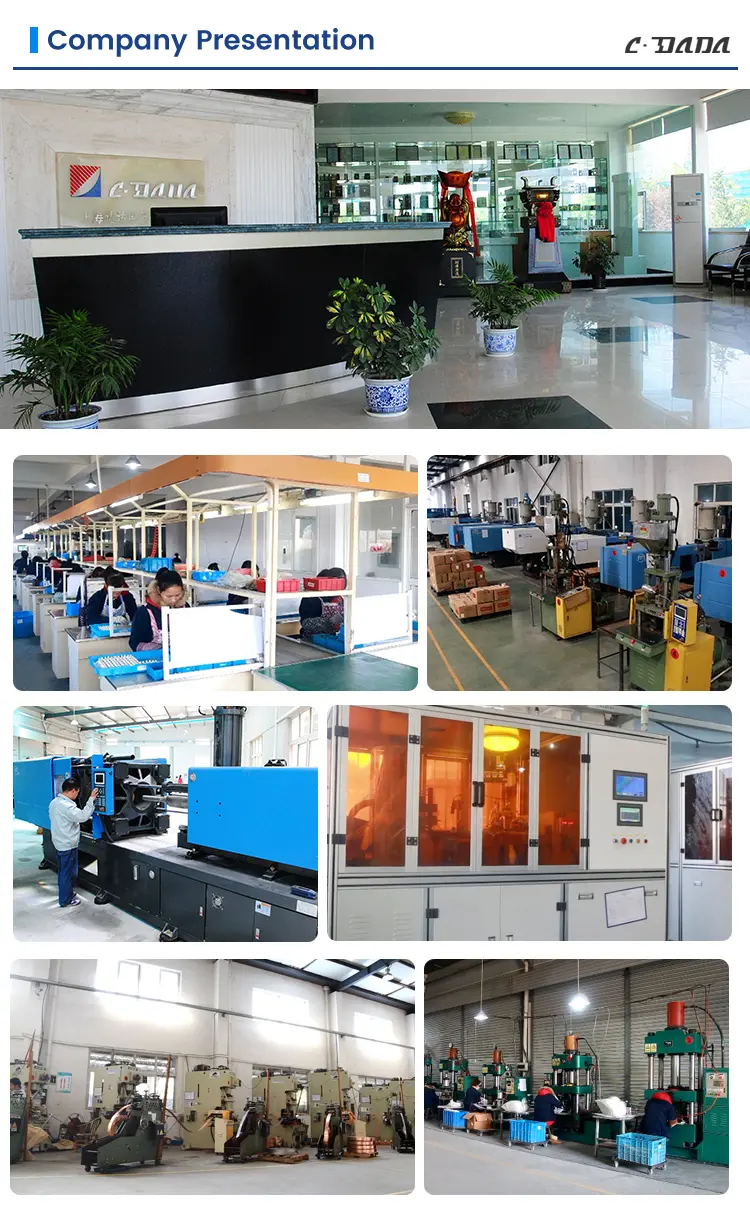

Par CDADA

★ Mūsu galvenās priekšrocības ir:

1) Pabeigt starptautiskos sertifikātus,

2) spēcīga OEM / ODM iespēja,

3) augsta izmaksu un veiktspējas attiecība,

4) uzticama liela mēroga ražošanas jauda,

5) Plaša eksporta pieredze.

★ Mūsu produkti tiek veiksmīgi eksportēti uz Dienvidaustrumu Āziju, Tuvajiem Austrumiem, Dienvidameriku, Āfriku, Eiropu un NVS valstīm, īpašu uzmanību pievēršot Belt and Road tirgiem.

★ Mēs nepārtraukti investējam pētniecībā un attīstībā, uzraugām globālos standartus un tirgus tendences un sadarbojamies ar nozares ekspertiem, lai uzlabotu savu produktu portfeli.

Bieži uzdotie jautājumi

Q1: Vai es varu pārslēgties zem slodzes?

A1: nav ieteicams. SF sērijas 2P pārslēgšanas slēdzim nav loka dzēšanas kameras. Vienmēr atslēdziet ķēdi pirms pārslēgšanas vai izmantojiet tikai pārsūtīšanai bez slodzes (piemēram, izolatora funkcijai). Slodzes pārslēgšanai apsveriet motorizētus ATS vai drošinātos slēdžus.

Q2: Kāpēc ir pozīcija “O” (OFF)?

A2: Centrālā IZSLĒGTA pozīcija nodrošina pilnīgu izolāciju no abiem barošanas avotiem — tas ir būtiski apkopes drošībai un novērš atgriešanos ģeneratoros vai invertoros.

Q3: Vai man ir nepieciešami drošinātāji ar šo slēdzi?

A3: Jā. Tā kā tas nevar pārtraukt bojājuma strāvu, vienmēr savienojiet to ar augšpus drošinātājiem vai MCB, kas paredzēti jūsu sistēmas iespējamajai īssavienojuma strāvai.

Q4: Vai tas var kontrolēt motora virzienu?

A4: Jā — maziem motoriem 2P slēdzis var mainīt fāžu secību, ja tas ir pareizi pievienots. Pirms virziena maiņas pārliecinieties, ka motors ir apturēts un izslēgts.

Q5: Kāpēc izvēlēties CDADA, nevis citus zīmolus?

A5: CDADA piedāvā:

● Patiess 3 pozīciju mehāniskais bloķētājs (nav peldoša stāvokļa)

● DIN-sliedes savietojamība ar globālajiem paneļu standartiem

● Skaidra vizuāla slēdža stāvokļa norāde

● Izturīgs atsperes mehānisms uzticamam kontaktspiedienam

● Konkurētspējīgas cenas ar pilnu IEC sertifikāciju un tehnisko atbalstu
