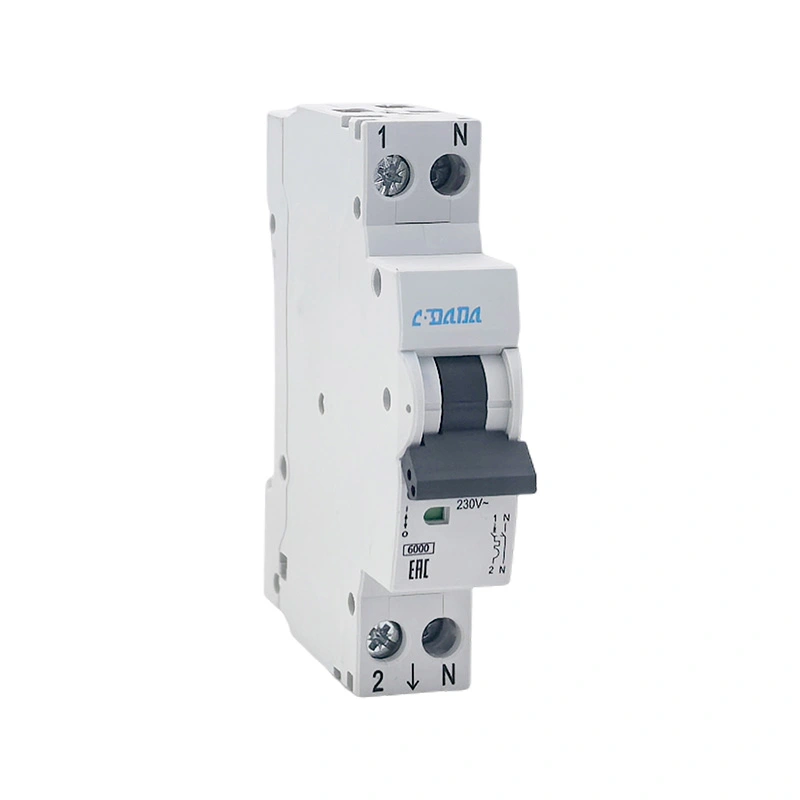

Kāds ir ķēdes pārtraucēja darbības princips?

Darbības princips aķēdes pārtraucējsgriežas ap uzraudzības, sprieduma un izpildes galveno loģiku. Pateicoties iebūvētajam izslēgšanas mehānismam un loka dzēšanas sistēmai, tas nodrošina normālu ķēdes savienojuma un atvienošanas kontroli un ātru bojātu ķēžu pārtraukšanu. Konkrēti, to var iedalīt parastajā darbības režīmā un kļūdu aizsardzības režīmā. Loka dzēšanas sistēma ir būtisks palīgmehānisms, kas nodrošina drošu atslēgšanu.

Ja ķēdē rodas traucējumi, piemēram, pārslodze, īssavienojums vai nepietiekams spriegums, iebūvētais atvienošanas bloks iedarbina bloķēšanas mehānismu, lai tas atbloķētos, panākot automātisku atslēgšanos. Dažādi defekti atbilst dažādiem atslēgšanas principiem:

Aizsardzība pret pārslodzi (termiskās atvienošanas princips)

Galvenā sastāvdaļa: bimetāla sloksne (izgatavota no divām metāla loksnēm ar ievērojami atšķirīgiem termiskās izplešanās koeficientiem, kas saspiesti kopā).

Darba loģika: kad ķēde ir pārslogota, strāva nepārtraukti pārsniedz nominālo vērtību, izraisot bimetāla sloksnes saliekšanos un deformāciju siltuma dēļ. Kad deformācija sasniedz slieksni, tā nospiež bloķēšanas mehānismu, lai atbloķētos, un kustīgais kontakts atsperes iedarbībā pārtrauc ķēdi.

Funkcijas: Aizkavēta darbība; īslaicīgas pārslodzes (piemēram, motora iedarbināšana) neizraisīs atvienošanu, izvairoties no nepareizas atvienošanas.

Aizsardzība pret īssavienojumu (elektromagnētiskās izslēgšanas princips)

Galvenā sastāvdaļa: elektromagnētiskā spole (aptīta ap dzelzs serdi).

Darbības loģika: kad notiek īssavienojums, strāva momentāni palielinās līdz desmitiem vai pat simtiem reižu virs nominālās vērtības. Elektromagnētiskā spole ģenerē spēcīgu elektromagnētisko spēku, piesaistot dzelzs serdi, lai tas atsitos pret bloķēšanas mehānismu, uzreiz atbloķējot ķēdi.

Funkcijas: Milisekundes līmeņa ātra darbība, kas spēj ļoti īsā laikā pārtraukt ķēdi, novēršot aprīkojuma apdegumus ar loku vai izraisot ugunsgrēkus.

Aizsardzība pret zemsprieguma/sprieguma zudumu (zemsprieguma izslēgšanas princips)

Galvenā sastāvdaļa: zemsprieguma izslēgšanas spole, kas savienota paralēli ķēdē, lai uzraudzītu spriegumu.

Darbības loģika: Kad spriegums nokrītas zem aptuveni 70% no nominālās vērtības vai tiek pilnībā zaudēts, izslēgšanas spoles elektromagnētiskais spēks pazūd, un atsperes iedarbībā dzelzs kodols iedarbina bloķēšanas mehānisma atbloķēšanu, pārtraucot ķēdi.

Funkcija: novērš aprīkojuma nenormālu darbību un bojājumus zemā sprieguma apstākļos un novērš drošības apdraudējumu, ko izraisa pēkšņa aprīkojuma palaišana, kad tiek atjaunota jauda.

Aizsardzība pret noplūdi (nolikušās strāvas aizsardzības princips)

Galvenā sastāvdaļa: nulles secības strāvas transformators.

Darbības loģika: normālos apstākļos strāvas fāzes un neitrālajās līnijās ir vienādas pēc lieluma un pretējā virzienā. Magnētiskā plūsma transformatora serdeņā viena otru dzēš, kā rezultātā nav inducētas strāvas izejas. Kad notiek noplūde (piemēram, elektriskās strāvas trieciens), daļa strāvas tiek zaudēta caur zemi, izraisot divu fāžu strāvu nelīdzsvarotību. Transformators ģenerē inducētu signālu, iedarbinot izslēgšanas bloku.

Funkcijas: Zems darbības slieksnis (parasti 30 mA), par prioritāti izvirzot personīgo drošību.
