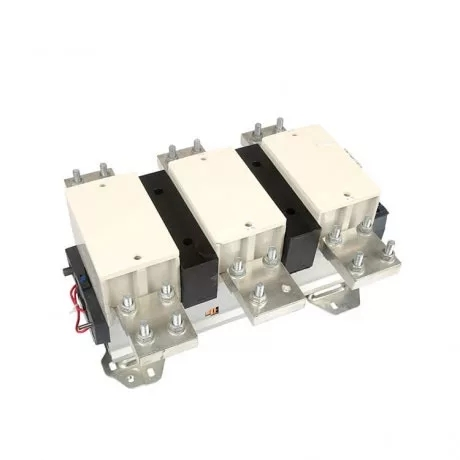

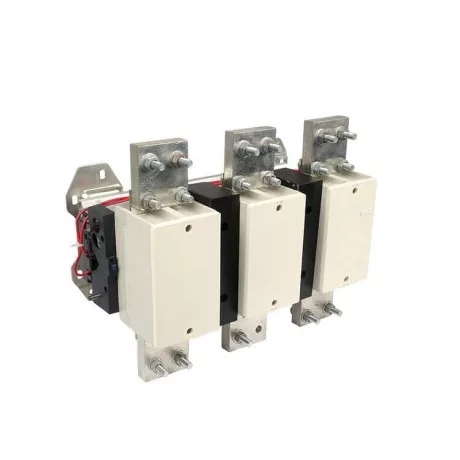

F kontaktors

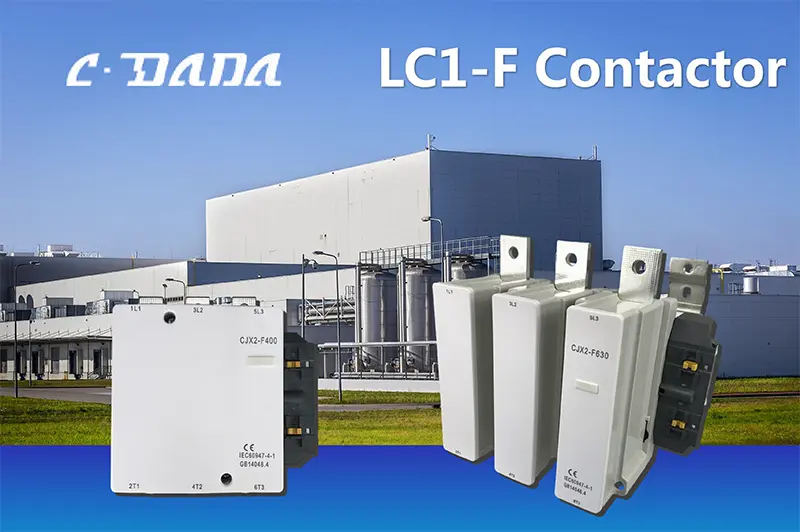

Nodrošiniet liela mēroga industriālo sistēmu jaudas pieprasījumu ar CDADA LC1-F sērijas F kontaktoru — augstas strāvas maiņstrāvas kontaktoru, ko izstrādājis profesionāls piegādātājs Shanghai DADA Electric CO., LTD. atbilstoši IEC/EN 60947-4-1 standartiem. LC1-F sērija, kas paredzēta lieljaudas motora vadībai un jaudas pārslēgšanai, atbalsta nominālās darbības strāvu no 115A līdz 1000A un kontrolē 3-fāzu vāveres motorus līdz 500kW (pie 380–415V, AC-3 slodze) vai 670kW pie 690V.

Pieejams 3-polu vai 4-polu konfigurācijās, tas ir ideāli piemērots kompresoriem, lieliem sūkņiem, drupinātājiem, HVAC dzesētājiem, kalnrūpniecības iekārtām un ūdens attīrīšanas iekārtām. Ar AC-3 un AC-4 izmantošanas rādītājiem tas tiek galā gan ar standarta motora palaišanu, gan ar tādiem prasīgiem lietojumiem kā pieslēgšana vai ieslēgšana. CDADA F kontaktors, kas sertificēts ar CE, ir paredzēts 690 V izolācijai un darbojas apkārtējās vides temperatūrā no –5°C līdz +40°C, nodrošina stabilu, apkopei draudzīgu veiktspēju pat skarbos apstākļos līdz 2000 m augstumam.

Galvenās specifikācijas

Sērija: F kontaktors

Zīmols: CDADA | Ražotājs: Shanghai DADA Electric CO.,LTD

Standarts: IEC/EN 60947-4-1

Sertifikācija: CE

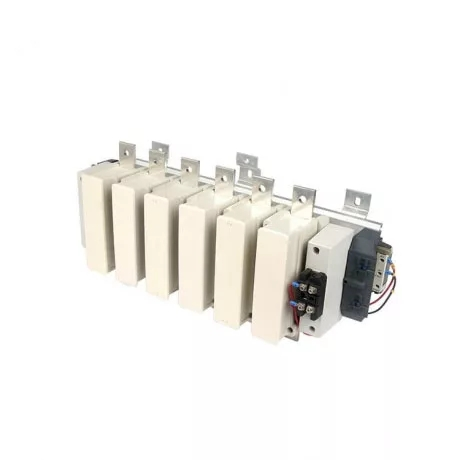

Stabi: 3P vai 4P (lielākajā daļā modeļu var izvēlēties laukā)

Nominālā darba strāva (AC-3): 115A – 1000A

Motora jaudas kontrole (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Izmantošanas kategorijas: AC-3 (motors darbojas), AC-4 (pieslēgšana/ieslēgšana)

Nominālais izolācijas spriegums: 690V maiņstrāva

Apkārtējās vides temperatūra: -5°C līdz +40°C

Augstums: ≤ 2000 m

Montāža: Vertikāli ±5°, montāžas kategorija III

Spoles spriegumi (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Maksimālā parastā apkures strāva (AC-1): līdz 1200A

Tehnisko datu lapa

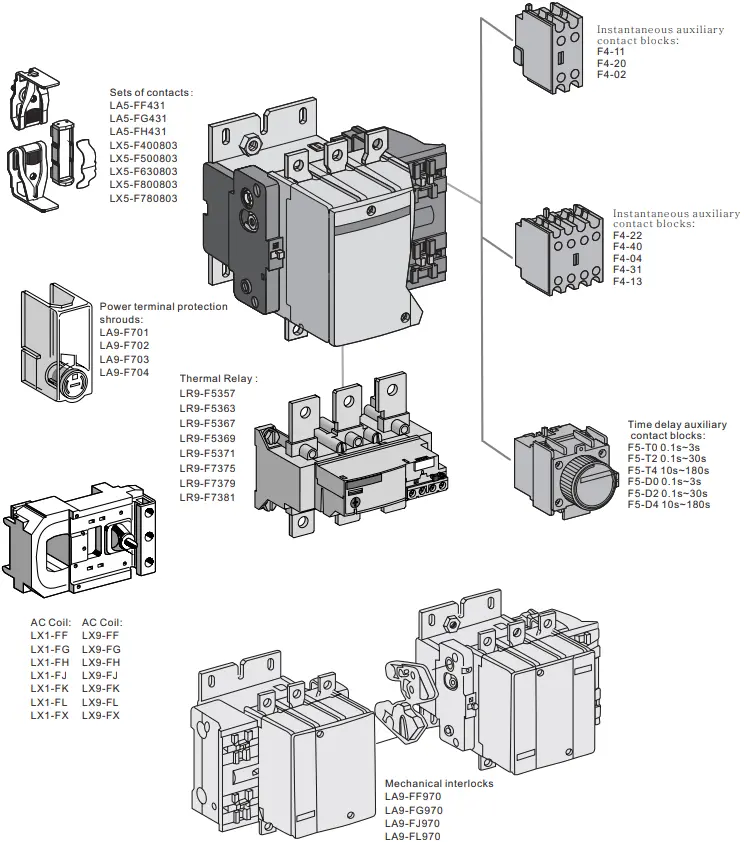

Piederumi

Kāpēc izvēlēties CDADA F kontaktoru?

★ Patiesa lieljaudas veiktspēja

Rokturis ar motoriem līdz 1000A un 500kW+ — lieliski piemērots kalnrūpniecības, naftas un gāzes, tērauda rūpnīcām un pašvaldības infrastruktūrai.

★ Globālā sprieguma saderība

Plašs maiņstrāvas spoļu klāsts (ieskaitot 415 V, 480 V, 600 V) nodrošina netraucētu integrāciju Eiropas, Ziemeļamerikas, Tuvo Austrumu un Āfrikas projektos.

★ AC-4 paredzēts prasīgiem cikliem

Atšķirībā no pamata kontaktoriem, LC1-F iztur biežu braukšanu atpakaļgaitā, bremzēšanu un skriešanu — tas ir ļoti svarīgi celtņiem, liftiem un ekstrūderiem.

★ 4 polu elastība

Ja nepieciešams, pārslēdziet neitrālu — ideāli piemērots TT sistēmām, ģeneratoru komplektiem vai jutīgām rūpnieciskām slodzēm.

★ Izturīga siltuma un loka vadība

Optimizētas loka kameras un augstas vadītspējas kontakti nodrošina ilgu elektrisko kalpošanas laiku un zemu siltuma veidošanos pie nepārtrauktas slodzes.

★ Gatavs OEM un paneļu veidotājs

Savietojams ar standarta DIN sliedes vai skrūvju stiprinājumu un lieliski savienojas ar CDADA termiskās pārslodzes relejiem pilniem motora startera risinājumiem.

★ Mēs nepārtraukti investējam pētniecībā un attīstībā, uzraugām globālos standartus un tirgus tendences un sadarbojamies ar nozares ekspertiem, lai uzlabotu savu produktu portfeli.

Tipiski pielietojumi

Liela motora vadība: drupinātāji, lodīšu dzirnavas, centrbēdzes sūkņi

Enerģija un komunālie pakalpojumi: ūdens/notekūdeņu iekārtas, spēkstaciju palīgierīces

HVAC: rūpnieciskie dzesētāji, dzesēšanas torņi

Materiālu apstrāde: konveijera lentes, kausu lifti

Jūra un jūra: kuģu motoru sistēmas

Atjaunojamie resursi: sūknētās hidroapgādes, biomasas padeves sistēmas

Bieži uzdotie jautājumi (FAQ)

Q1: Kāda ir atšķirība starp D un F sērijas kontaktoriem?

A1:

● D sērija (piem., LC1-D): vieglai un vidējai slodzei (līdz 95A / 45kW).

● F sērija (LC1-F): paredzēta smagai rūpnieciskai slodzei (115A–1000A / 55kW–500kW+). → F sērijai ir lielākas kontaktu spraugas, pastiprinātas loka teknes un lielāka īstermiņa izturība.

Q2: Vai es varu izmantot 4P F kontaktoru, lai pārslēgtu neitrālu?

A2: Jā. 4 polu versija ļauj vienlaicīgi atvienot visas 3 fāzes + neitrālu — tas ir nepieciešams dažos drošības vai izolācijas lietojumos (piemēram, ģeneratora pārslēgšanai).

Q3: Vai joprojām ir nepieciešams pārslodzes relejs?

A3: Pilnīgi noteikti. Kontaktors tikai pārslēdz strāvu — tas neaizsargā pret pārslodzi vai fāzes zudumu. Motora aizsardzībai vienmēr savienojiet pārī ar termisko vai elektronisko pārslodzes releju.

4. jautājums. Ko praksē nozīmē “AC-4 reitings”?

A4: tas nozīmē, ka kontaktors var droši tikt galā ar motora aizslēgšanu (reversa bremzēšana) un iedarbināšanu (īsu pārrāvumu) — tas ir izplatīts pacēlājos, presēs un maisītājos. Tas izraisa lielu strāvas pārspriegumu; AC-4 novērtējums nodrošina kontaktu izturību.

Q5: Kāpēc izvēlēties CDADA F kontaktoru, nevis globālos zīmolus?

A5: CDADA piedāvā:

● Oriģināla IEC 60947-4-1 atbilstība testa dokumentācijai

● Konkurētspējīgas cenas, neapdraudot sudraba sakausējuma kontaktus vai loka slāpēšanu

● Pilns spoles sprieguma diapazons pasaules eksportam

● Ātra paraugu un lielapjoma piegāde no Ķīnas

● OEM atbalsts: pielāgota etiķete, iepakojums un tehniskie dokumenti (CE deklarācija, elektroinstalācijas shēmas)
