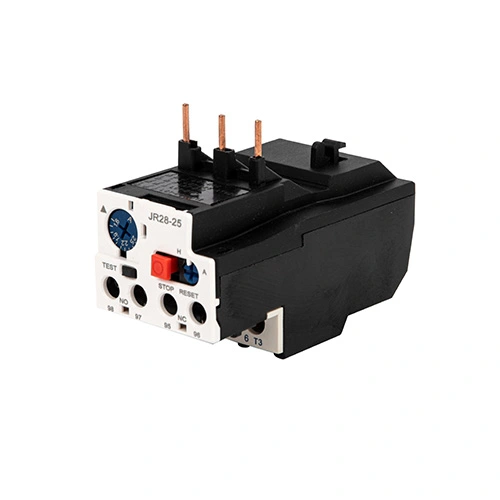

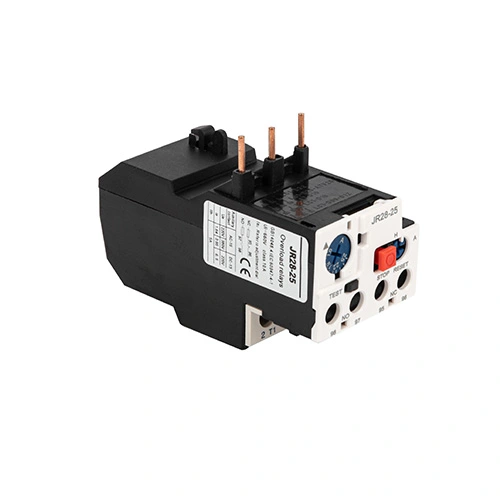

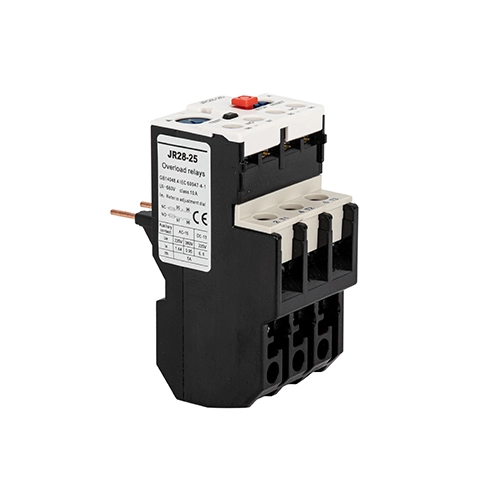

JR28 termiskās pārslodzes relejs

Aizsargājiet savus motorus ar JR28 termiskās pārslodzes releju — izturīgu un inteliģentu aizsardzības risinājumu, ko izstrādājis CDADA, uzticams ražotājs Ķīnā. Izstrādāts netraucētai integrācijai ar CDADA D sērijas kontaktoriem (D9 līdz D150), JR28 relejs nodrošina visaptverošu aizsardzību pret:

● Pārslodzes

● Fāzes kļūme (vienas fāzes zudums)

● Pārāk ilgs motora palaišanas laiks

● Ilgstoša rotora apstāšanās

Ar plašu regulējamu strāvas diapazonu no 0,1A līdz 140A, JR28 sērija aptver lietojumus no maziem ventilatoriem līdz lieliem rūpnieciskiem sūkņiem un kompresoriem. Tam ir pārbaudes poga vadības ķēdes pārbaudei, skaidrs izslēgšanas indikators, manuāla vai automātiska atiestatīšanas izvēle un noslēdzams vāks, lai novērstu nesankcionētu regulēšanu. CDADA JR28, kas izveidots uz pārbaudītas bimetāla termiskās tehnoloģijas un atbilst IEC 60947-4-1, nodrošina uzticamu, apkopei draudzīgu motora aizsardzību prasīgās vidēs visā pasaulē.

Galvenās specifikācijas

Sērija: JR28 termiskās pārslodzes relejs

Zīmols: CDADA | Ražotājs: Shanghai DADA Electric CO.,LTD

Saderība: Paredzēts D9, D12, D18 … līdz D150 kontaktoriem (LC1-D/F sērija)

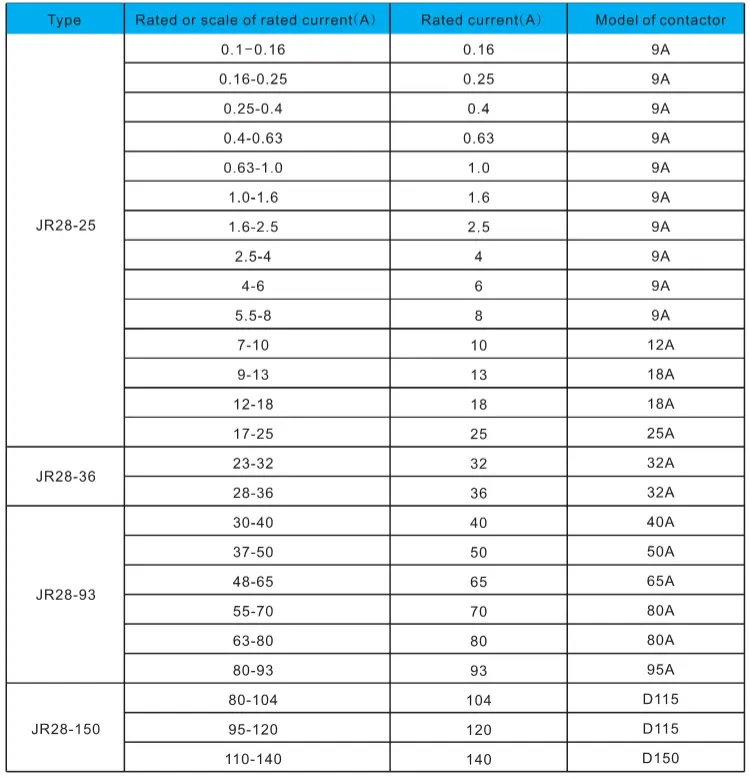

Nominālās strāvas diapazons: 0,1 A–140 A (vairāki modeļi: JR28-25, JR28-36, JR28-93, JR28-150 utt.)

Stabi: 3 polu (pārrauga visas fāzes, lai konstatētu nelīdzsvarotību)

Aizsardzības funkcijas:

★ Termiskā pārslodze

★ Fāzes atteices noteikšana

★ Ilga sākuma laika uzraudzība

★ Rotora aizķeršanās aizsardzība

Atiestatīšanas režīms: manuāls vai automātisks (izmantojot selektora slēdzi)

Testa poga: simulē izslēgšanos — aktivizē gan NO, gan NC palīgkontaktus

Apturēšanas poga: atver tikai NC kontaktu (avārijas signalizācijai)

Izslēgšanas indikators: vizuālais karogs parāda izslēgšanas statusu

Iestatījumu bloķēšana: vāku var aizzīmogot, lai nodrošinātu drošu darbību

Papildu kontakti: standarta 1NO + 1NC (signalizācijai, PLC atgriezeniskajai saitei vai bloķēšanai)

Montāža: uzspiežama konstrukcija tieši uz saderīgiem CDADA kontaktoriem

Sertifikācija: atbilst IEC/EN 60947-4-1 (pieejama CE dokumentācija)

Kāpēc izvēlēties CDADA JR28 termiskās pārslodzes releju?

★ Plašs strāvas pārklājums

No 0,1 A līdz 140 A — atbalsta visu, sākot no daļējiem ZS motoriem līdz 110 kW+ rūpnieciskajiem diskdziņiem.

★ Pilnīga savietojamība ar D sērijas kontaktoriem

Izstrādāts tā, lai tas būtu piemērots D9 līdz D150 — nodrošina perfektu mehānisko un termisko koordināciju.

★ Papildu diagnostikas funkcijas

★ TEST poga pārbauda vadības vadu bez strāvas pārtraukuma

★ STOP poga iespējo ārēju signalizāciju

★ Brauciena indikators paātrina problēmu novēršanu

★ Rūpnieciskā līmeņa uzticamība

Īsts bimetāla termiskais mehānisms (nav elektronisks) — imūns pret EMI, sprieguma lēcieniem un programmatūras kļūdām.

★ Gatavs drošībai un atbilstībai

Noslēdzams vāks atbilst ISO, CE un rūpnīcas audita prasībām attiecībā uz bloķētiem iestatījumiem.

★ Izmaksu efektīva aizsardzība

Novērš motora izdegšanu, samazina dīkstāves laiku un pagarina aprīkojuma kalpošanas laiku — ideāli piemērots oriģinālo iekārtu ražotājiem un sistēmu integratoriem.

★ Iepakojuma informācija atšķiras atkarībā no produkta. Mēs sniedzam šo informāciju savos piedāvājumos un iepakošanas sarakstos. Standarta eksporta kartona kastes ir paredzētas optimālai paletēšanai un konteineru iekraušanai.

Tipiski pielietojumi

★ Motora startera bloki: savienoti pārī ar sūkņu, ventilatoru, konveieru kontaktoriem

★ HVAC sistēmas: dzesētāji, dzesēšanas torņi, gaisa apstrādes iekārtas

★ Ūdens un notekūdeņi: iegremdējamie un centrbēdzes sūkņi

★ Ražošana: maisītāji, ekstrūderi, iepakošanas līnijas

★ Ieguves rūpniecība un būvniecība: drupinātāji, pacēlāji, ventilācijas ventilatori

Bieži uzdotie jautājumi

Q1: Kāda ir atšķirība starp JR28 un LRD sērijām?

A1: Abi ir termiskās pārslodzes releji no CDADA. JR28 sērija atbalsta lielākas strāvas (līdz 140A) un ir paredzētas lielākiem kontaktoriem (līdz D150), savukārt LRD parasti aptver zemākus diapazonus (līdz ～104A). Funkcionāli tie piedāvā līdzīgu aizsardzību, taču JR28 ir optimizēts lielas noslodzes rūpnieciskai lietošanai.

Q2: Vai es varu izmantot JR28 termiskās pārslodzes releju ar kontaktoriem, kas nav CDADA?

A2. Lai gan dažos gadījumos tas ir iespējams, optimālai veiktspējai un garantijas atbalstam ir nepieciešams savienojums ar CDADA D sērijas kontaktoriem (D9–D150). Mehāniskā atbilstība, siltuma izkliede un koordinācijas līknes ir apstiprinātas kā sistēma.

Q3: Kā darbojas fāzes atteices aizsardzība JR28?

A3: ja tiek zaudēta viena fāze, pārējie divi vadītāji nes nelīdzsvarotu strāvu, izraisot asimetrisku sildīšanu bimetāla sloksnēs. JR28 konstatē šo nelīdzsvarotību un ieslēdzas ātrāk nekā pie parastās pārslodzes, novēršot motora tinumu bojājumus.

4. jautājums: vai manuālā atiestatīšana ir drošāka nekā automātiskā atiestatīšana?

A4: Jā — kritiskām sistēmām. Manuālā atiestatīšana liek operatoram pārbaudīt un novērst kļūdu pirms restartēšanas. Automātiskā atiestatīšana ir piemērota bez uzraudzības esošam vai attālinātam aprīkojumam, kurā nepārtrauktība ir prioritāra (piemēram, dzesēšanas sūkņi).

Q5: Kāpēc izvēlēties CDADA JR28, nevis globālos zīmolus?

A5: CDADA piedāvā:

● Īsts siltuma diferenciālais mehānisms ar augstu precizitāti

● Pilnīga savietojamība ar D9–D150 kontaktoriem — Plug and Play uzticamība

● Pārbaudīt, apturēt, atiestatīt un aizzīmogot funkcijas vienā kompaktā vienībā

● Konkurētspējīgas cenas ar CE atbilstošu kvalitāti

● Ātrs tehniskais atbalsts un angļu valodas dokumentācija klientiem visā pasaulē
