Kas padara 125 15KA miniatūru ķēdes pārtraucēju piemērotu lielas strāvas aizsardzībai?

A 125 15KA miniatūras ķēdes pārtraucējsir paredzēts elektriskām sistēmām, kurām nepieciešama gan liela strāvas jauda, ​​gan uzticama aizsardzība pret īssavienojumiem. Atšķirībā no parastajiem zema nomināla MCB, 125A augstas pārrāvuma jaudas ierīce var darboties prasīgiem sadales lietojumiem, kur bojājumu strāvas var būt ievērojami lielākas. Šajā rakstā ir paskaidrots, kā darbojas 125 15KA MCB, ko nozīmē tā galvenās specifikācijas, kur to var izmantot, kā to pareizi izvēlēties un uzstādīt un kas pircēju komandām jāpārbauda pirms pasūtījuma veikšanas. Tajā tiek pētītas arī Shanghai DaDa Electric Co., Ltd. sērijas DAB7-125 praktiskās dizaina iezīmes, tostarp termiski magnētiskā aizsardzība, strāvu ierobežojošs dizains, lieli kabeļu spailes un 15 kA pārrāvuma jauda.

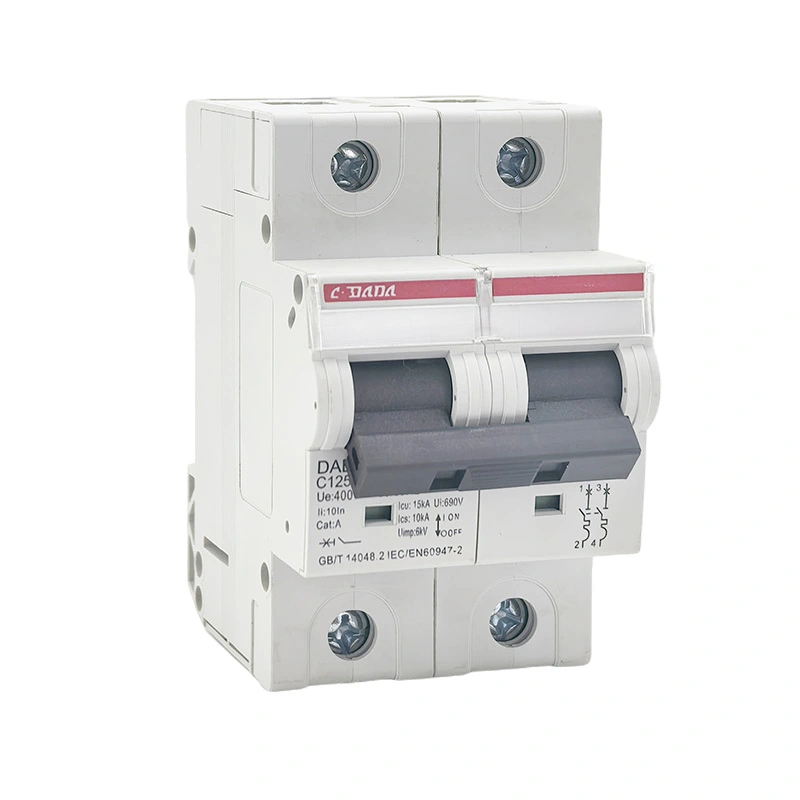

Kas ir 125 15KA miniatūras ķēdes pārtraucējs?

125 15KA miniatūras ķēdes pārtraucējs ir augstas strāvas aizsargierīce, kas paredzēta, lai pārtrauktu elektriskās ķēdes, ja rodas neparasti strāvas apstākļi. Produkta apzīmējumā “125” parasti apzīmē nominālo strāvu līdz 125 A, savukārt “15KA” attiecas uz 15 kA īssavienojuma pārtraukšanas jaudu saskaņā ar piemērojamiem testa nosacījumiem un standartu.

Šie divi skaitļi raksturo dažādus elektriskos raksturlielumus. Novērtējums 125A attiecas uz strāvu, ko slēdzis ir paredzēts pārvadīt noteiktos darbības apstākļos. 15 kA skaitlis attiecas uz paredzamās īssavienojuma strāvas līmeni, ko slēdzis var droši pārtraukt noteiktos apstākļos.

Šī atšķirība ir svarīga, kad inženieri salīdzina automātiskie slēdži. Lielāka nominālā strāva automātiski nenozīmē lielāku īssavienojuma spēju. Abas vērtības ir jānovērtē, ņemot vērā iekārtas elektriskos raksturlielumus.

DAB7-125 sērija no Shanghai DaDa Electric Co., Ltd. ir izstrādāta rūpnieciskiem un komerciāliem enerģijas sadales lietojumiem. Tās publicētajā produkta informācijā ir norādīta 125A maksimālā nominālā strāva un augstas pārrāvuma jaudas iespējas, tostarp 15kA. Ražotājs norāda arī termomagnētisko aizsardzību un strāvu ierobežojošu dizainu.

Kāpēc 125A un 15KA ir nozīme?

Elektriskās sadales sistēmas var saturēt ievērojamu bojājumu enerģiju, īpaši tuvu transformatoriem, sadales paneļiem, rūpnieciskām iekārtām un lielām jaudas slodzēm. Ja aizsargierīce tiek pakļauta bojājuma strāvai, kas pārsniedz tās noteikto pārtraukšanas spēju, sekas var būt iekārtas bojājumi, pārmērīga loka izbūve un nopietni drošības riski.

15 kA pārrāvuma jauda nodrošina lielāku pārtraukuma rezervi nekā daudzi standarta zemas pārtraukuma jaudas MCB. Tomēr faktiskā piemērotība ir atkarīga no iespējamās īssavienojuma strāvas uzstādīšanas vietā un piemērojamā elektriskā standarta prasībām.

Tāpēc, projektējot sadales sistēmu, slēdzis ir jāizvēlas no faktiskās slodzes aprēķina, vadītāja nomināla, bojājuma strāvas aprēķina, sprieguma, frekvences, polu konfigurācijas un koordinācijas prasībām, nevis tikai no strāvas novērtējuma.

Kā darbojas aizsardzības mehānisms?

Mūsdienu MCB parasti apvieno divus galvenos izslēgšanas principus: termisko aizsardzību un magnētisko aizsardzību. Abi mehānismi attiecas uz dažāda veida pārsprieguma gadījumiem.

Produkta informācijā DAB7-125 ir aprakstīta termiskā un magnētiskā izslēgšanas funkcija, bezizslēgšanas mehānisms un strāvu ierobežojošs dizains. Šīs funkcijas ir īpaši svarīgas lietojumiem, kur aizsargierīcei ir konsekventi jāreaģē gan uz ilgstošām pārslodzēm, gan lielas strāvas bojājumiem.

Kuras funkcijas uzlabo praktisko veiktspēju?

Elektriskās aizsardzības iekārtas netiek novērtētas tikai pēc tā galvenās strāvas novērtējuma. Mehāniskā konstrukcija, spaiļu dizains, kontaktu materiāli, montāžas metode un iekšējā loka kontroles pasākumi var ietekmēt praktisko lietojamību.

• Augsta pārrāvuma jauda:15kA specifikācija nodrošina lielāku īssavienojuma pārtraukšanas spēju nekā daudzi parastie zemas pārtraukuma jaudas MCB.
• Lielie kabeļu spailes:DAB7-125 sērija ir izstrādāta ar lieliem spailēm, kas piemērotas vara un alumīnija vadiem līdz 35mm² saskaņā ar ražotāja publicēto informāciju.
• Bezceļa mehānisms:Slēdzis var saglabāt savu aizsargfunkciju pat tad, ja darbības mehānisms tiek turēts ON stāvoklī.
• Pozitīva kontakta indikācija:Skaidra kontakta statusa norāde var atvieglot pārbaudi un apkopi.
• Termiski magnētiskā darbība:Dažādus pārsprieguma apstākļus var novērst, izmantojot papildu atvienošanas mehānismus.
• Montāža uz DIN sliedes:Moduļu montāža vienkāršo uzstādīšanu saderīgā sadales aprīkojumā.
• Liesmu slāpējošs korpuss:Publicētajā DAB7-125 informācijā ir norādīts PA66 liesmu slāpējošs korpusa materiāls.

Šīs detaļas ir svarīgas izplatītājiem un sistēmu integratoriem, jo ​​uzstādīšanas efektivitāte un izmantojamība var ietekmēt kopējo darbības pieredzi, ne tikai sākotnējo pirkuma cenu.

Kur var izmantot 125 15KA MCB?

125A augstas pārrāvuma jaudas MCB var apsvērt elektroenerģijas sadales sistēmām, kur ķēdes strāva un bojājuma līmenis ietilpst ierīces norādītajā darbības diapazonā. Tipiskas lietojuma vides var ietvert rūpnieciskas iekārtas, komerciālas ēkas, iekārtu sadales paneļus un citas augstākas strāvas ķēdes.

Piemērotība izmantošanai vienmēr ir jāapstiprina, salīdzinot ar visu elektrisko projektu. Spriegums, frekvence, iespējamā bojājuma strāva, vadītāja izmērs, apkārtējā temperatūra, polu konfigurācija un piemērojamie uzstādīšanas noteikumi var mainīt atbilstošo slēdža izvēli.

Galvenās specifikācijas, kas jāpārbauda

Pircēji bieži koncentrējas uz “125A” un “15kA”, jo tie ir viegli saprotami. Tomēr profesionālajam iepirkumam ir nepieciešama plašāka specifikācijas pārskatīšana.

Piemēram, IEC 60947-2 un IEC/EN 60898-1 izmanto dažādas klasifikācijas un testēšanas sistēmas ķēdes pārtraucējiem. Tāpēc publicētajos ražotāja datos var būt gan Icu, gan Icn terminoloģija atkarībā no standarta un produkta kategorijas. Pircējam ir precīzi jāpārbauda, ​​kurš reitings ir piemērots paredzētās iekārtas spriegumam un darbības apstākļiem.

Kā izvēlēties pareizo konfigurāciju

Izvēloties 125 15KA miniatūru ķēdes pārtraucēju, jāsāk ar elektrisko sistēmu, nevis produktu katalogu. Vienkāršs atlases process var samazināt slēdža un ķēdes neatbilstības risku.

1. Nosakiet projektēšanas strāvu.Aprēķiniet paredzamo nepārtrauktas un periodiskas slodzes strāvu.
2. Pārbaudiet vadītāja reitingu.Aizsargierīcei jābūt saskaņotai ar kabeļa pieļaujamo strāvu faktiskajos uzstādīšanas apstākļos.
3. Nosakiet iespējamo īssavienojuma strāvu.Izvēlētajai pārrāvuma jaudai jābūt atbilstošai bojājuma līmenim uzstādīšanas vietā.
4. Apstipriniet spriegumu un frekvenci.Pārliecinieties, vai slēdzis ir paredzēts elektriskajai sistēmai.
5. Izvēlieties stabu izvietojumu.Apsveriet prasības fāzes un nulles vadītājiem.
6. Pārskatiet ceļojuma raksturlielumus.Izslēgšanas līknei jābūt piemērotai pievienotajai slodzei un paredzamajiem iedarbināšanas apstākļiem.
7. Apstipriniet standartus un sertifikātus.Pārbaudiet mērķa tirgus prasības, projekta specifikāciju un vietējos elektriskos noteikumus.
8. Pārbaudiet fizisko saderību.Apstipriniet izmērus, spailes izmēru, saderību ar DIN sliedi un paneļu attālumu.

Uzstādīšanas un apkopes apsvērumi

Pareiza uzstādīšana ir būtiska jebkurai lielas strāvas aizsargierīcei. Pat labi izstrādāts ķēdes pārtraucējs nevar kompensēt nepareiza izmēra vadus, vaļīgus spailes, nepiemērotus korpusus vai nepareizu uzstādīšanas praksi.

• Pirms uzstādīšanas pārbaudiet slēdža modeli un vērtējumu.
• Atvienojiet elektrības padevi un ievērojiet piemērojamo drošības procedūru.
• Pārliecinieties, vai vadītāja šķērsgriezums ir saderīgs ar spaili.
• Pareizi sagatavojiet vadītājus un izvairieties no bojātiem vai nepareizi notīrītiem kabeļu galiem.
• Pievelciet spailes atbilstoši ražotāja noteiktajām prasībām.
• Pārliecinieties, vai slēdzis ir droši uzstādīts uz saderīgas DIN sliedes.
• Pārbaudiet, vai korpuss nodrošina atbilstošu aizsardzību un atstarpi.
• Periodiski pārbaudiet, vai spailēm nav pārkaršanas, krāsas maiņas vai mehāniskas vaļības.
• Pārbaudiet aizsardzības sistēmu saskaņā ar instalācijas apkopes prasībām.

Tehniskās apkopes grafikiem jāatspoguļo vide un darba cikls. Rūpnieciskām iekārtām ar lielu slodzi, biežu pārslēgšanu, putekļiem, vibrāciju vai paaugstinātu temperatūru var būt nepieciešama biežāka pārbaude nekā viegli noslogotām iekštelpu sadales sistēmām.

Biežas problēmas un bažas par iegādi

Augstas strāvas MCB pircēji bieži saskaras ar vairākiem praktiskiem izaicinājumiem. Šo problēmu risināšana pirms iepirkuma var novērst kavēšanos un instalēšanas problēmas.

Profesionālam piegādātājam jāspēj sniegt skaidrus produkta datus un palīdzēt pircējiem izprast atšķirības starp nominālo strāvu, pārtraukuma jaudu, atvienošanas parametriem un uzstādīšanas prasībām.

Kāpēc Shanghai DaDa Electric Co., Ltd.?

Shanghai DaDa Electric Co., Ltd.izstrādā un ražo ķēžu aizsardzības produktus rūpnieciskiem un komerciāliem elektroierīcēm. Tās publicētajā produktu portfelī ietilpst MCB, MCCB, RCBO, RCCB un saistītās ķēdes aizsardzības iekārtas.

DAB7-125 sērija ir paredzēta lietojumiem, kuriem nepieciešama lielāka strāvas jauda un augsta īssavienojuma pārtraukšanas spēja. Publicētās specifikācijas ietver 15 kA lielu pārrāvuma kapacitāti, termiski magnētiskā izslēgšanas funkciju, strāvu ierobežojošu dizainu, pozitīva kontakta indikāciju un spailes, kas piemērotas lielākiem vadītājiem. :contentReference[oaicite:1]{index=1}

Ražotāja rūpnīcas informācijā ir aprakstītas arī īpašas štancēšanas, punktmetināšanas, kniedēšanas, iesmidzināšanas un montāžas darbnīcas, kas atbalsta gan MCB, gan MCCB produktu ražošanu. :contentReference[oaicite:2]{index=2}

Izplatītājiem, elektrības vairumtirgotājiem, paneļu ražotājiem un OEM klientiem šāda veida ražošanas iespējas var būt noderīgas, ja konsekventa produktu piegāde, tehniskā dokumentācija un konfigurācijas atbalsts ir svarīgas pirkuma lēmuma sastāvdaļas.

Produkta specifikācijas vienmēr ir jāapstiprina saskaņā ar jaunāko tehnisko dokumentāciju pirms galīgās projekta apstiprināšanas, jo īpaši, ja slēdzis tiks uzstādīts augstas bojājuma strāvas vidē vai regulētā elektriskā sistēmā.

Bieži uzdotie jautājumi

Nobeiguma apsvērumi

125 15KA miniatūras ķēdes pārtraucējs atbilst noteiktai prasību kombinācijai: salīdzinoši liela strāvas jauda un uzlabota īssavienojuma pārtraukšanas iespēja. Lai pieņemtu pareizu tehnisko lēmumu, inženieriem un iepirkumu komandām ir svarīgi saprast, ko katrs vērtējums pārstāv.

Vissvarīgākie apsvērumi pārsniedz skaitļus “125A” un “15kA”. Pilnīgā novērtējumā jāiekļauj nominālais spriegums, bojājuma strāva, atvienošanas raksturlielumi, polu konfigurācija, vadītāju savietojamība, piemērojamie standarti, uzstādīšanas vide un fiziskie izmēri.

DAB7-125 sērija no Shanghai DaDa Electric Co., Ltd. apvieno augstas strāvas aizsardzību ar termiski magnētisku darbību, strāvu ierobežojošu konstrukciju, lieliem kabeļu spailēm un publicēto pārrāvuma jaudu līdz 15 kA. Šīs īpašības padara produktu piemērotu virknei rūpnieciskās un komerciālās izplatīšanas lietojumu, ja tas ir pareizi saskaņots ar elektrisko sistēmu.
