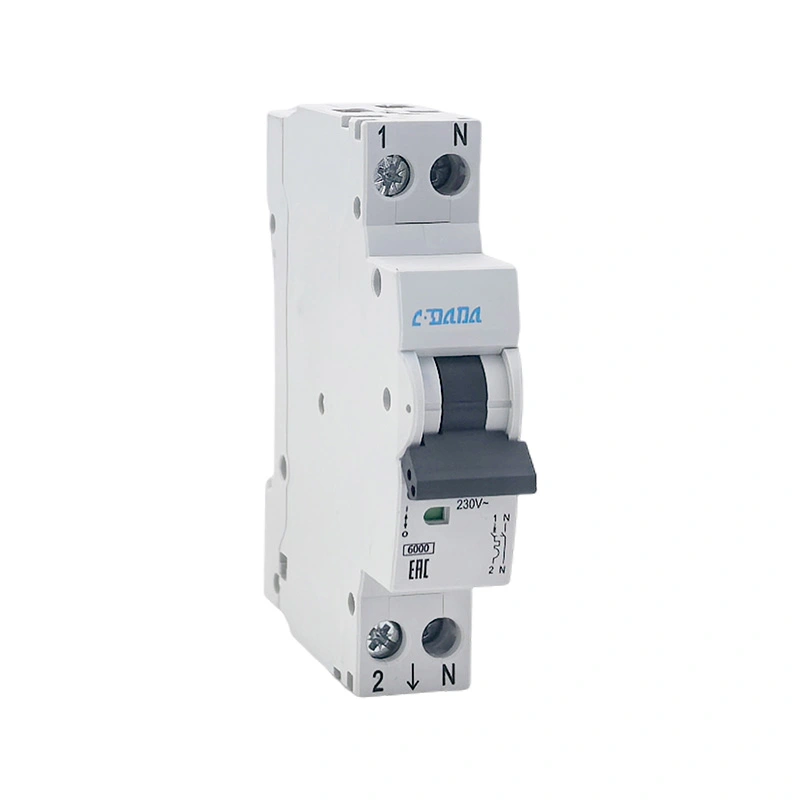

Kāpēc miniatūrais ķēdes pārtraucējs DPN 6KA ir svarīgs mūsdienu elektriskās aizsardzības nodrošināšanai?

A Miniatūrais ķēdes pārtraucējs DPN 6KAir izstrādāts, lai nodrošinātu uzticamu aizsardzību pret pārslodzi un īssavienojumiem, vienlaikus apvienojot kompaktos izmērus ar praktisku uzstādīšanu. DPN konfigurācija parasti tiek saistīta ar 1P+N izkārtojumu, savukārt 6KA attiecas uz 6 kA nominālo īssavienojuma pārrāvuma jaudu saskaņā ar piemērojamiem standartiem un noteiktiem testa apstākļiem. Šajā rokasgrāmatā ir paskaidrots, ko nozīmē miniatūrais ķēdes pārtraucējs DPN 6KA, kā tas darbojas, kāpēc tā pārrāvuma jauda ir svarīga, kur to var izmantot, kā to pareizi izvēlēties un uzstādīt un kas pircējiem jāņem vērā, iegādājoties ķēdes aizsardzības aprīkojumu.

Ko nozīmē miniatūrais ķēdes pārtraucējs DPN 6KA?

Miniatūrais ķēdes pārtraucējs, ko parasti saīsina kā MCB, ir automātiska aizsargpārslēgšanas ierīce, ko izmanto, lai pārtrauktu elektrisko strāvu, ja rodas neparasti apstākļi. Atšķirībā no parasta drošinātāja, kas parasti ir jānomaina pēc darbības, MCB parasti var atiestatīt pēc defekta izmeklēšanas un ķēde tiek uzskatīta par drošu.

TerminsDPNparasti izmanto, lai aprakstītu kompaktu1P+N konfigurācija, kurā ierīce ietver fāzes vadītāja aizsardzību, vienlaikus pārslēdzot arī nulles vadu. Precīzs iekšējais izvietojums un tas, vai neitrāls ir aizsargāts vai tikai ieslēgts, ir atkarīgs no konkrētā izstrādājuma dizaina. Tāpēc pircējiem ir jāpārbauda ražotāja tehniskā dokumentācija, nevis jāinterpretē tikai saīsinājums.

The6KAmarķējums, parasti rakstīts kā6 kA, norāda nominālo īssavienojuma pārrāvuma jaudu 6 kA saskaņā ar attiecīgo standartu, testa apstākļiem, spriegumu un produkta specifikāciju. Praktiski tas norāda iespējamās īssavienojuma strāvas līmeni, ko slēdzis ir paredzēts droši pārtraukt tā noteiktajos apstākļos.

Šī kompaktās konfigurācijas un noteiktas īssavienojuma pārtraukšanas iespējas kombinācija padara miniatūru ķēdes pārtraucēju DPN 6KA noderīgu daudziem zemsprieguma sadales lietojumiem, kur svarīga ir gan paneļa telpa, gan uzticama ķēdes aizsardzība.

Kā darbojas DPN 6KA ķēdes pārtraucējs?

Tipisks miniatūrs ķēdes pārtraucējs izmanto termiskās un magnētiskās aizsardzības principus. Termiskais mehānisms reaģē uz ilgstošu pārstrāvu, savukārt magnētiskais mehānisms ir paredzēts, lai ātri reaģētu uz lielas strāvas bojājumu apstākļiem, piemēram, īssavienojumiem.

• Aizsardzība pret pārslodzi:Ja strāva pietiekami ilgu laiku paliek virs ķēdes parastā darbības līmeņa, termiskais mehānisms var izraisīt slēdža atslēgšanu.
• Aizsardzība pret īssavienojumu:Liela bojājuma strāva var aktivizēt magnētisko izslēgšanas mehānismu, ļaujot ķēdi ātri pārtraukt.
• Manuāla pārslēgšana:Vadības rokturis ļauj ieslēgt vai izslēgt ķēdi normālas darbības laikā, ja izstrādājums ir paredzēts šai funkcijai.
• Kļūdu izolācija:DPN izkārtojumā fāzes un nulles vadus var atvienot saskaņā ar ierīces norādīto komutācijas konstrukciju.
• Kompakts sadalījums:Šaurs formas faktors var palīdzēt elektriskajiem paneļiem uzņemt vairāk ķēžu ierobežotā DIN sliedes telpā.

Slēdža mērķis nav vienkārši apturēt elektrību. Tam jāpārtrauc neparastā strāva apstākļos, kādiem tas ir paredzēts, vienlaikus saglabājot uzticamību normālas darbības laikā. Tāpēc svarīga ir pareiza koordinācija ar augšpus un lejpus esošajām aizsargierīcēm.

Šī iemesla dēļ slēdža izvēle, pamatojoties tikai uz tā fizisko izmēru vai nominālo strāvu, var radīt problēmas. Pirms uzstādīšanas vienmēr ir jāpārskata visa elektriskā specifikācija.

Kāpēc 6KA pārrāvuma jauda ir svarīga?

Pārtraukšanas jauda ir viena no vissvarīgākajām specifikācijām, kas jāsaprot, pērkot miniatūru automātisko slēdžu. 6 kA jauda nozīmē, ka slēdža nominālā īssavienojuma jauda ir6000 ampērinēeiktos testa apstākļos.

Tas daranēnozīmē, ka slēdzim nepārtraukti jānes 6000 A. Slēdža nominālā strāva ir atsevišķa specifikācija. Piemēram, slēdžiem var būt nominālā strāva, kas piemērota apgaismojuma vai kontaktligzdas ķēdei, bet tam ir 6 kA īssavienojuma pārtraukuma jauda.

Jaunai instalācijai iespējamā īssavienojuma strāva uzstādīšanas vietā ir jānovērtē kvalificētam elektriķim. Izvēlētajam slēdžam jābūt ar atbilstošu pārrāvuma jaudu uzstādīšanai un jāatbilst piemērojamajām vietējām prasībām.

Kādas ir galvenās priekšrocības?

Pareizi norādīts DPN 6KA miniatūrs ķēdes pārtraucējs var risināt vairākas izplatītas problēmas kompaktajās elektrosadales sistēmās.

Vēl viena praktiska priekšrocība ir vieglāka ķēdes organizēšana. Tā vietā, lai ļautu vienai aizsargierīcei apkalpot pārāk daudz slodžu, pareizi plānots sadales panelis var sadalīt elektriskās slodzes atsevišķās ķēdēs. Tas atvieglo traucējummeklēšanu un var palīdzēt ierobežot bojājuma ietekmi uz skarto ķēdi.

Kur to parasti izmanto?

DPN 6KA slēdžus var izmantot plašam zemsprieguma sadales lietojumu klāstam, ja to elektriskie rādītāji un sertifikācijas prasības atbilst instalācijai.

• Dzīvojamo ēku sadales paneļi
• Dzīvokļu un ēku elektrosistēmas
• Apgaismojuma ķēdes
• Kontaktligzdas un vispārējas nozīmes shēmas
• Mazas tirdzniecības ēkas
• Biroji un mazumtirdzniecības telpas
• Vadības paneļi un iekārtu sadales shēmas
• Vieglās rūpniecības elektroinstalācijas
• Elektrības skapju palīgķēdes

Tie var būt īpaši noderīgi kompaktās sadales iekārtās, kur uzstādītājam ir jāsabalansē ķēdes aizsardzība ar pieejamo montāžas vietu. Tomēr piemērotību lietošanai nekad nevajadzētu noteikt tikai pēc produkta nosaukuma.

Pirms konkrēta modeļa izvēles ir jāņem vērā slodzes veids, vadītāja izmērs, uzstādīšanas metode, apkārtējā temperatūra, bojājuma līmenis, sprieguma sistēma, zemējuma izkārtojums un vietējie elektriskie noteikumi.

Kas pircējiem jāpārbauda pirms atlases?

Viena no lielākajām iepirkuma kļūdām ir slēdža izvēle, pamatojoties tikai uz tā nominālo strāvu vai 6 kA marķējumu. Pilnīgāka specifikāciju pārskatīšana var samazināt saderības problēmas, instalēšanas aizkavēšanos un nevajadzīgas nomaiņas izmaksas.

1. Nominālā strāva:Izvēlieties atbilstoši ķēdes konstrukcijai un paredzamajai slodzei, nevis vienkārši izvēloties lielāko pieejamo reitingu.
2. Nominālais spriegums:Pārliecinieties, vai slēdzis ir piemērots elektriskās sistēmas spriegumam un frekvencei.
3. Polu konfigurācija:Pārbaudiet, vai nepieciešamais izvietojums ir 1P+N, un saprotiet, kuri vadi ir aizsargāti un pārslēgti.
4. Pārrāvuma jauda:Pārliecinieties, vai 6 kA jauda ir pietiekama iespējamajai bojājuma strāvai uzstādīšanas vietā.
5. Brauciena līkne:Pārbaudiet nepieciešamo atslēgšanas raksturlielumu, pamatojoties uz slodzi un iedarbināšanas uzvedību.
6. Standarti un sertifikācija:Pieprasiet atbilstošos testa ziņojumus, deklarācijas un sertifikācijas dokumentus, kas attiecas uz mērķa tirgu.
7. Termināļa saderība:Pārbaudiet vadītāju izmēru diapazonu, spailes konstrukciju, pievilkšanas prasības un savienojuma pieejamību.
8. Saderība ar DIN sliedi:Pārliecinieties, vai fiziskie izmēri atbilst paredzētajam sadales korpusam.
9. Darbības vide:Ņemiet vērā temperatūru, mitrumu, augstumu, putekļus, vibrāciju un citus vides apstākļus.
10. Piegādātāja konsekvence:Projektiem, kuriem nepieciešami atkārtoti pasūtījumi, pārbaudiet ražošanas iespējas un kvalitātes kontroles procedūras.

Izplatītājiem vēl viens svarīgs apsvērums ir produkta konsekvence. Slēdzis, kas atbilst specifikācijām vienā sūtījumā, bet ievērojami atšķiras vēlākās partijās, var radīt krājumu un projekta riskus. Tāpēc pircējiem iepriekš ar piegādātāju jāapspriež kvalitātes kontroles procedūras, pārbaudes standarti, iepakojums, marķēšana un atkārtota pasūtījuma prasības.

Kas jāņem vērā uzstādīšanas laikā?

Elektroinstalācija jāveic kvalificētam speciālistam saskaņā ar ražotāja norādījumiem un piemērojamajiem elektriskajiem noteikumiem. Pat pareizi norādīts DPN 6KA slēdzis var slikti darboties, ja tas ir uzstādīts nepareizi.

• Pirms darba pie sadales iekārtām atslēdziet instalāciju.
• Pirms pievienošanas pārbaudiet ķēdes spriegumu un vadu izvietojumu.
• Droši uzstādiet slēdzi uz atbilstošās DIN sliedes vai montāžas sistēmas.
• Izmantojiet vadus ražotāja norādītajā izmēru diapazonā.
• Pielietojiet norādīto spailes pievilkšanas griezes momentu.
• Saglabājiet tīru vadu izvadīšanu un izvairieties no nevajadzīgas mehāniskas slodzes uz spailēm.
• Pārbaudiet fāzes un nulles savienojumus saskaņā ar izstrādājuma elektroinstalācijas shēmu.
• Pārbaudiet, vai korpuss nodrošina pietiekamu atstarpi, ventilāciju un aizsardzību.
• Pirms pabeigtās ķēdes ieslēgšanas veiciet atbilstošus elektriskos testus.

Termināla savienojums ir pelnījis īpašu uzmanību. Vaļīgs elektriskais savienojums var radīt pretestību un siltumu, savukārt nepareizi sagatavots vadītājs var apdraudēt savienojuma mehānisko stabilitāti. Tāpēc uzstādīšana jāveic saskaņā ar ražotāja norādītajām vadu sagatavošanas un griezes momenta prasībām.

Nekad neizmantojiet slēdzi kā pareizas ķēdes konstrukcijas aizstājēju. Aizsargierīces darbojas kā daļa no pilnīgas elektriskās sistēmas, kas ietver vadītājus, slodzes, augšējo aizsardzību, zemējumu un citas drošības sastāvdaļas.

Kā DPN 6KA salīdzina ar parastajām MCB konfigurācijām?

Salīdzinājums nenozīmē, ka viena konfigurācija ir vispārēji labāka. Atbilstošais dizains ir atkarīgs no elektriskās sistēmas, vietējiem noteikumiem, pieejamās paneļa vietas, nepieciešamās izolācijas izvietojuma un saskaņošanas ar citiem aizsardzības līdzekļiem.

Kā var uzturēt veiktspēju?

Miniatūrajiem automātiskiem slēdžiem parasti ir nepieciešama ierobežota ikdienas apkope, taču apkārtējā elektriskā sistēma joprojām ir periodiski jāpārbauda. Nekad nevajadzētu ignorēt biežu neizskaidrojamu paklupšanu.

• Pārbaudiet, vai spailēm nav pārkaršanas, krāsas maiņas vai bojājumu pazīmes.
• Plānotās elektriskās apkopes laikā pārbaudiet, vai nav vaļīgu savienojumu.
• Turiet sadales korpusu tīru un tīru no pārmērīga putekļu vai mitruma.
• Pārraugiet atkārtotus braucienus un izpētiet to cēloni.
• Nomainiet slēdžus, kuriem ir mehāniski bojājumi vai neparastas darbības.
• Neatiestatiet slēdzi atkārtoti, nenoskaidrojot, kāpēc tas nostrādāja.

Slēdzis, kas atkārtoti ieslēdzas, var norādīt uz pārslodzi, īssavienojumu, izolācijas problēmām, aprīkojuma kļūmēm, nepareizu slēdža izvēli vai citu instalācijas problēmu. Kvalificētam personālam ir jānoskaidro problēma pirms ķēdes atgriešanas normālā režīmā.

Ir arī noderīgi uzturēt precīzu paneļu marķēšanu. Skaidra ķēžu identificēšana var padarīt turpmākās pārbaudes un apkopi efektīvākas, īpaši komerciālās ēkās un lielākos elektriskajos skapjos.

Ko jums vajadzētu sagaidīt no uzticama ražotāja?

Iegādājoties Miniature Circuit Breaker DPN 6KA produktus vairumtirdzniecībai, elektriskiem projektiem, OEM lietojumiem vai paneļu montāžai, produkta kvalitāte ir tikai viena no pirkuma lēmuma daļām. Konsekventa dokumentācija, ražošanas kontrole, komunikācija un pēcpārdošanas atbalsts var arī būtiski ietekmēt projekta panākumus.

Shanghai DaDa Electric Co., Ltd.ir potenciāls piegādātājs klientiem, kuri meklē elektriskos aizsardzības produktus un ar tiem saistītos slēdžu risinājumus. Novērtējot jebkuru ražotāju, pircējiem pirms lielapjoma pasūtījuma veikšanas ir jāpieprasa produkta datu lapas un piemērojamā atbilstības dokumentācija, jāprecizē precīza modeļa konfigurācija un jāapstiprina ražošanas un pārbaudes prasības.

Importētājiem un izplatītājiem komunikācija ir īpaši svarīga. Pirms pirkuma apstiprināšanas ir lietderīgi noteikt precīzu produkta modeli, elektriskās specifikācijas, daudzumu, iepakošanas metodi, marķējumu, piegādes prasības, pārbaudes procedūru un dokumentāciju. Tas palīdz samazināt pārpratumus starp pircēju, ražotāju un gala patērētāju.

Bieži uzdotie jautājumi

1. Ko nozīmē 6KA uz miniatūras ķēdes pārtraucēja?

6KA, biežāk rakstīts kā 6 kA, norāda nominālo īssavienojuma pārrāvuma jaudu 6000 ampēru noteiktos testa apstākļos. Tā nav slēdža parastā darba strāva.

2. Ko DPN nozīmē ķēdes pārtraucējā?

DPN parasti tiek saistīts ar 1P+N konfigurāciju. Precīzas aizsardzības un pārslēgšanas funkcijas ir atkarīgas no ražotāja konstrukcijas, tāpēc pirms uzstādīšanas ir jāpārbauda produkta datu lapa.

3. Vai 6 kA slēdzis ir piemērots katrai elektroinstalācijai?

Nē. Pārrāvuma jaudai jābūt atbilstošai paredzamajai īssavienojuma strāvai uzstādīšanas vietā. Jāņem vērā arī nominālais spriegums, strāva, atvienošanas raksturlielumi, uzstādīšanas nosacījumi un piemērojamie noteikumi.

4. Vai 6 kA nozīmē, ka pārtraucējs var nepārtraukti pārvadāt 6000 A?

Nē. 6 kA vērtība attiecas uz īssavienojuma pārtraukuma spēju, nevis nepārtrauktas strāvas nestspēju. Nominālā strāva ir atsevišķa specifikācija.

5. Vai DPN 6KA slēdzi var izmantot dzīvojamo māju sadales paneļos?

Tas var būt piemērots noteiktiem dzīvojamiem lietojumiem, ja izstrādājuma elektriskās vērtības, konfigurācija, izmēri, sertifikācija un uzstādīšanas prasības atbilst ķēdei un vietējiem noteikumiem.

6. Kāda informācija man jāsniedz, pieprasot piedāvājumu?

Norādiet nepieciešamo nominālo strāvu, nominālo spriegumu, polu konfigurāciju, atvienošanas raksturlielumus, pārrāvuma jaudu, daudzumu, mērķa tirgu, piemērojamos standartus, iepakojuma prasības un visas OEM vai marķēšanas prasības. Tas palīdz piegādātājam efektīvāk novērtēt prasību.

7. Kāpēc miniatūrs ķēdes pārtraucējs atkārtoti izslēdzas?

Atkārtotu atslēgšanos var izraisīt pārslodze, īssavienojums, bojāts aprīkojums, elektroinstalācijas problēmas, nepiemērota slēdža izvēle vai citi elektriski bojājumi. Cēlonis ir jāidentificē kvalificētam personālam, nevis atkārtoti jāatiestata slēdzis.

8. Vai DPN ir tas pats, kas divu polu ķēdes pārtraucējs?

Nav obligāti. Lai gan DPN ierīce var ietvert fāzes un neitrālas pārslēgšanu, tās iekšējā aizsardzība un pārslēgšanas izkārtojums var atšķirties no parastās divu polu aizsargierīces. Vienmēr pārbaudiet ražotāja elektroinstalācijas shēmu un tehniskās specifikācijas.

9. Kāda ir atšķirība starp nominālo strāvu un pārtraukuma jaudu?

Nominālā strāva attiecas uz strāvu, ko slēdzis ir paredzēts pārvadīt normālas darbības laikā noteiktos apstākļos. Pārtraukšanas jauda ir saistīta ar tās spēju droši pārtraukt noteiktu īssavienojuma strāvu.

10. Kāda ir vissvarīgākā specifikācija, pasūtot DPN 6KA slēdžus?

Nav vienas specifikācijas, kas attiektos uz katru instalāciju. Nominālā strāva, spriegums, polu konfigurācija, atvienošanas raksturlielumi, pārrāvuma jauda, ​​piemērojamie standarti, fiziskie izmēri un uzstādīšanas apstākļi ir jāpārbauda kopā.

Sazinieties ar mums, lai saņemtu miniatūru ķēdes pārtraucēju DPN 6KA risinājumus

Pareiza ķēdes pārtraucēja izvēle galu galā ir saistīta ar aizsardzības veiktspējas saskaņošanu ar reālajām elektroinstalācijas prasībām. Miniatūrais ķēdes pārtraucējs DPN 6KA var piedāvāt praktisku kompaktas konfigurācijas, pārslodzes aizsardzības, īssavienojumu pārtraukšanas iespējas un ērtu ķēdes pārvaldību, ja tas ir pareizi norādīts un uzstādīts.

Ja jūs meklējat avotusMiniatūrais ķēdes pārtraucējs DPN 6KAprodukti sadales paneļiem, elektriskiem projektiem, oriģinālo iekārtu ražotājiem vai vairumtirdzniecībai,Shanghai DaDa Electric Co., Ltd.var sniegt informāciju par produktu un apspriest jūsu tehniskās prasības.Sazinieties ar mumsar nepieciešamo strāvas reitingu, spriegumu, daudzumu, lietojumu un galamērķa tirgu, lai apspriestu piemērotu risinājumu. Sazinieties ar Shanghai DaDa Electric Co., Ltd., lai apspriestu specifikācijas, paraugus, lielapjoma pasūtījumus un projekta prasības.
