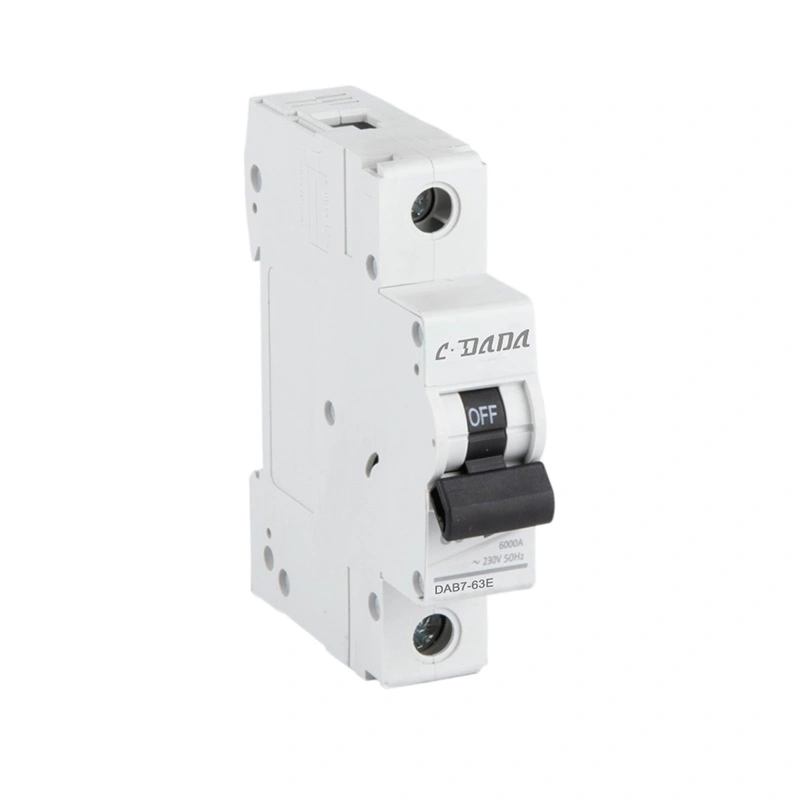

1P 6kA maiņstrāvas miniatūras ķēdes pārtraucējs
Model:CDADA Series AC MCB
Sazinieties ar CDADA un iegādājieties mūsu 1P 6kA maiņstrāvas miniatūru slēdžus par rūpnīcas cenu, kas piedāvā drošu pārslodzes un īssavienojuma aizsardzību ar kompaktu DIN sliedes dizainu. Šim izstrādājumam ir precīza termiski magnētiskā izslēgšanās un skaidra statusa indikācija, to ir viegli uzstādīt un uzturēt. Tas nodrošina stabilu veiktspēju dzīvojamajām un vieglajām komerciālajām shēmām, nodrošinot drošu barošanu ar ilgu kalpošanas laiku.
CDADA 1P 6kA AC Miniature Circuit Breaker ir augstas kvalitātes viena pola miniatūras ķēdes pārtraucējs, kas paredzēts maiņstrāvas zemsprieguma sistēmām. Tas nodrošina drošu aizsardzību pret pārslodzi un īssavienojumiem, efektīvi aizsargājot elektriskās ķēdes un pievienotās iekārtas. Šis maiņstrāvas MCB ir ražots atbilstoši stingriem starptautiskajiem standartiem, un tas ir ideāli piemērots izplatītājiem, oriģinālo iekārtu ražotājiem un elektriskajiem darbuzņēmējiem, kuri meklē izturīgus, rentablus aizsardzības risinājumus.
Produkta īpašības un priekšrocības
★ Kompakts dizains: vietu taupoša konstrukcija, kas piemērota standarta sadales paneļiem
★ Augsta pārtraukuma jauda: 6 kA īssavienojuma pārtraukšanas iespēja uzlabotai drošībai
★ Precīza atslēgšana: termiski magnētiskā izslēgšanas vienība nodrošina precīzu pārslodzes un īssavienojuma aizsardzību
★ Notīrīt statusa indikāciju: redzams IESLĒGŠANAS/IZSLĒGŠANAS logs ātrai ķēdes statusa pārbaudei
★ Droša elektroinstalācija: augstas kvalitātes spailes ar stabilu savienojumu, samazinot kontaktu pretestību
★ Izturīga konstrukcija: liesmu slāpējošs korpuss ar augstas temperatūras izturību
★ Vienkārša uzstādīšana: Standarta 35 mm DIN sliedes stiprinājums ātrai montāžai
★ Uzticama kvalitāte: 100% pilna pārbaude pirms nosūtīšanas, konsekventa veiktspēja
Lietojumprogrammas
★ CDADA 1P 6kA AC miniatūras ķēdes pārtraucējs tiek plaši izmantots:
★ Dzīvojamās ēkas, dzīvokļi un villas
★ Biroju ēkas, tirdzniecības centri un tirdzniecības objekti
★ Vieglās rūpniecības darbnīcas un ražotnes
★ Tirdzniecības centri, viesnīcas un restorāni
★ Sabiedrisko objektu un infrastruktūras projekti
★ Apgaismojuma ķēžu un mazo jaudas iekārtu aizsardzība
Tehniskie parametri
|
Vienums |
Specifikācija |
|
Modelis |
CDADA sērijas AC MCB |
|
Standarta |
IEC60898 |
|
Tips |
Maiņstrāvas MCB (miniatūrais ķēdes pārtraucējs) |
|
Poļi |

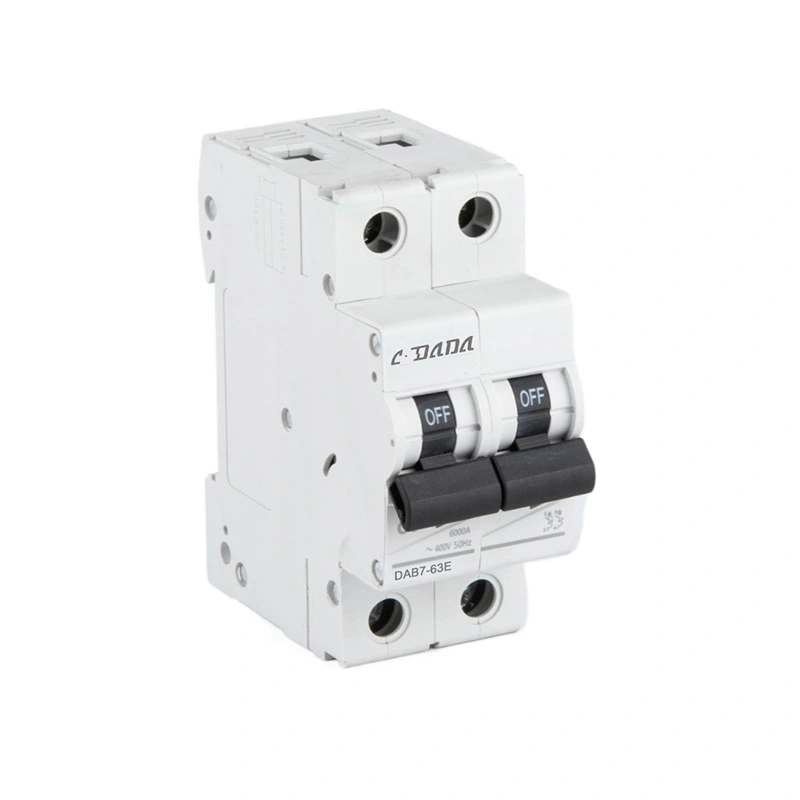

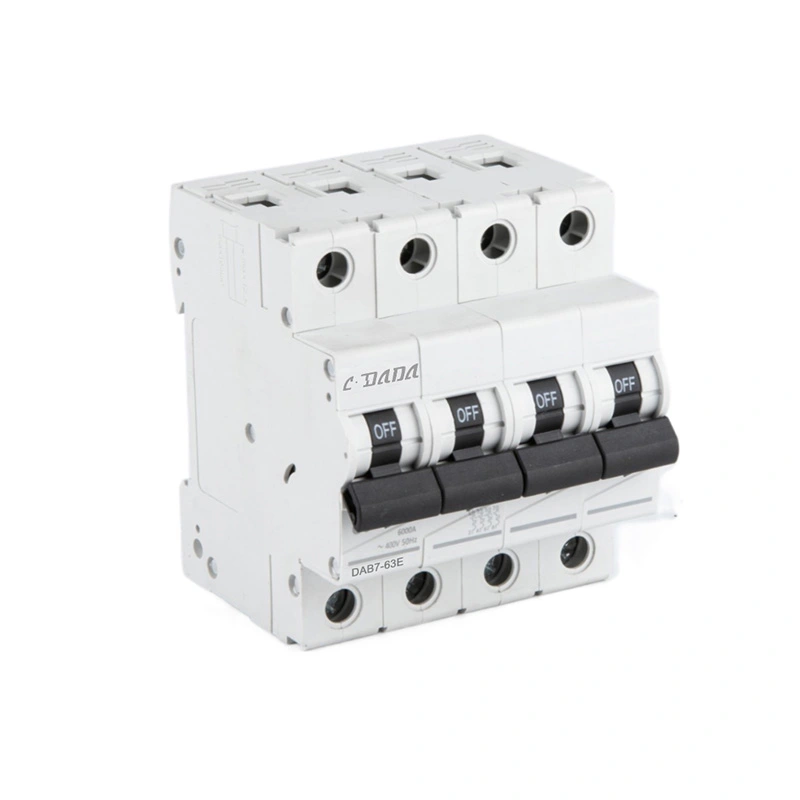

1P,2P,3P,4P |
|
Pārrāvuma jauda |
6kA |
|
Nominālā strāva |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Paklupšanas līkne |
B, C, D (pēc izvēles) |
|
Nominālais spriegums |
AC 230V, 400V |
|
Izolācijas spriegums |
600V |
|
Impulsa spriegums |
6kV |
|
Aizsardzības grāds |
IP20 |
|
Uzstādīšana |
35 mm DIN sliede |
|
Darba temperatūra |
-5℃ ~ +40℃ |
|
Mehāniskais mūžs |
≥20 000 operāciju |
|
Elektriskais mūžs |
≥4000 darbību (ar nominālo strāvu) |
|
Atbilstība standartiem |
IEC60898-1, IEC60898-2 |
Kontūras izmēri
★ Platums: 17,8 mm uz stabu (standarta viena pola izmērs)
★ Augstums: aptuveni 85-92 mm (atšķiras atkarībā no pašreizējā vērtējuma)
★ Dziļums: aptuveni 68-72 mm
★ Elektroinstalācijas jauda: 1,5-16 mm² elastīgs vai stingrs vara kabelis
★ Standarta saderība: der visām 35 mm DIN sliežu sistēmām (TS35/7.5, TS35/15)
IEC 60898-1
Magnētiskā atbrīvošana

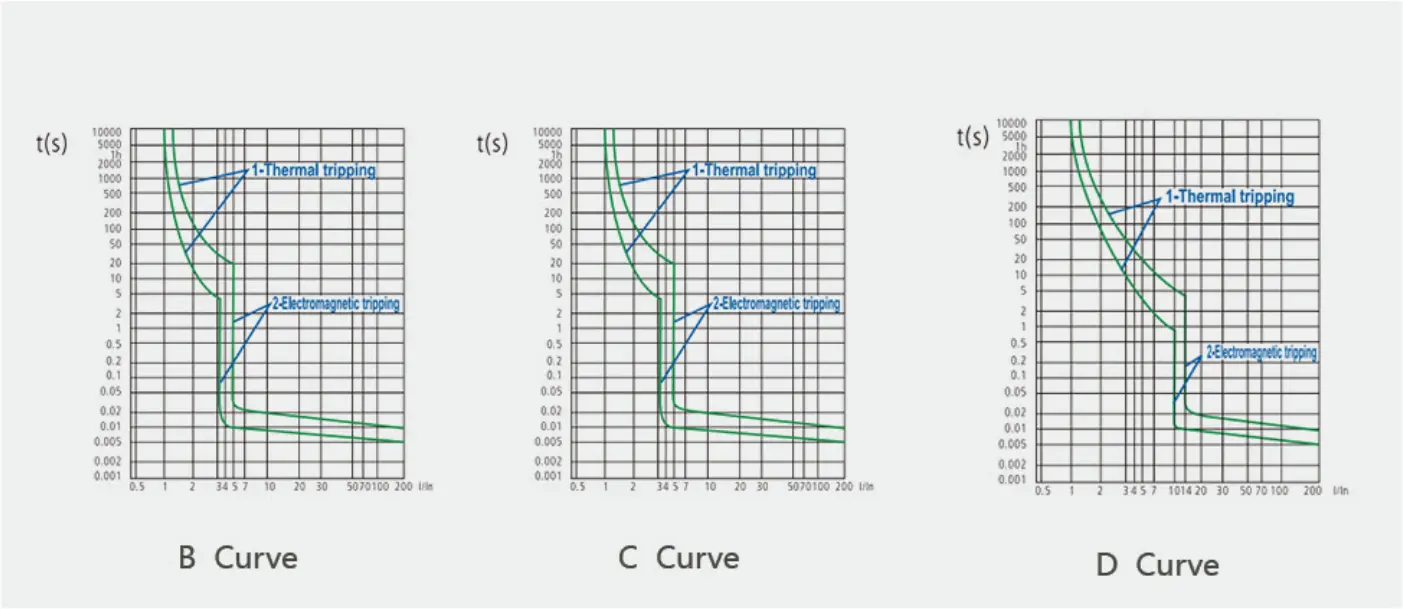

Kad notiek ķēdes īssavienojums, momentānu atslēgšanos panāk magnēts ar dzelzs serdi. Saskaņā ar 1EC60898 standartu šo produktu var iedalīt trīs veidos: B, C un D.
|
|
Pārbaudīt strāvu |
Izslēgšanas laiks |
Lietojumprogrammas |
|
B līkne |
3ln 5ln |
0,1 |
B tips ir piemērojams tikai aktīvajām slodzēm: -Elektriskais sildītājs-Ūdens sildītājs-Elektriskā krāsns |
|
C līkne |
5In 10ln |
0,1 |
C tips ir piemērots parastajām slodzēm: - Lampa -Strāvas rozete - Mazas jaudas motors |
|
D līkne |
10ln 20 In |
0,1 |
Kontrolējiet un aizsargājiet ķēdes ar momentānu pārsprieguma strāvu (lielie motori) |
Termiskā atbrīvošana
●Kad ķēdē rodas pārslodze, slēdža bimetāla sloksne karstuma ietekmē izlocīsies, izraisot kontaktu atvienošanu un termisko atslēgšanos;
●IEC standarts nosaka atslēgšanas laika diapazonu dažādām pārslodzes strāvām;
●Atsauces testa vides temperatūra ir 30 °C.
|
Pārbaudīt strāvu |
Izslēgšanas laiks |
|
1.13ln |
tz 1h (in ≦ 63A) |
|
1.45ln |
t<1h(In ≦ 63A) |
|
2,55ln |
1 s<1 h<60 s(In≤32A)1 s |

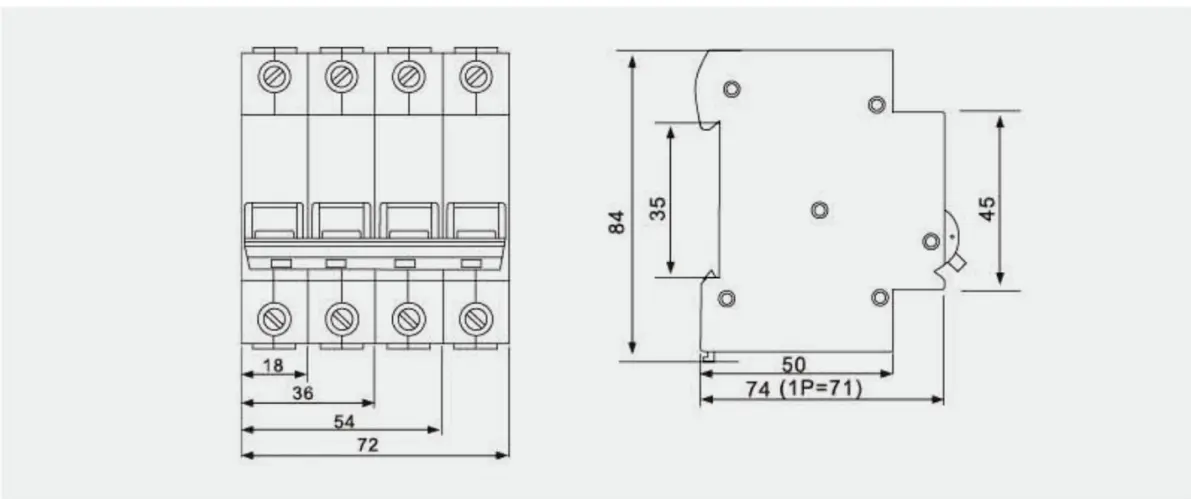

●Izstrādājuma un uzstādīšanas izmēri (MM)
Produkts ir uzstādīts uz vadošās sliedes ar maksimālo savienojuma jaudu 25 mm2.
Kvalitātes kontrole
★ ISO9001 sertificēta ražošana: stingra kvalitātes vadības sistēma visā ražošanā
★ Visaptveroša pārbaude: 100% pārbaude, tostarp atslēgšanas raksturlielumi, temperatūras paaugstināšanās un sprieguma testi
★ Ražošana uz vietas: 90% galveno komponentu tiek ražoti iekšēji, lai nodrošinātu kvalitatīvu konsekvenci
★ Vides pārbaude: darbība augstā/zemā temperatūrā, mitruma izturības pārbaude
★ Uzticamības garantija: ilgstoša izturības pārbaude, lai pagarinātu kalpošanas laiku
Iepakojums un piegāde
★ Standarta eksporta iepakojums: gofrētas kartona kārbas ar aizsardzību
★ Skaidrs marķējums: modeļa numurs, pašreizējais vērtējums, polu skaits, daudzums un sertifikācijas informācija
★ Aizsargājošs iepakojums: grupu kaste 12 vienībām, lai novērstu bojājumus transportēšanas laikā
★ Piegādes iespējas: piemērots jūras, gaisa un sauszemes transportam; pieejams lielapjoma sūtīšanai
★ Pielāgots iepakojums: zīmola partneriem pieejamas OEM iepakojuma iespējas
Klientu veiksmes gadījumi
★ CDADA 1P 6kA AC Miniature Circuit Breaker ir izveidojis ilgtermiņa sadarbību ar klientiem visā pasaulē:
★ Dzīvojamo māju projekti: tiek piegādāti mājokļu attīstītājiem Dienvidaustrumāzijā, Tuvajos Austrumos un Dienvidamerikā
★ Komerciālās instalācijas: sadarbojies ar elektrouzņēmējiem Eiropā, Āfrikā un Āzijā komerciālo ēku projektos
★ OEM partnerības: sadarbojas ar globāliem elektriskajiem zīmoliem, lai nodrošinātu privāto marķēšanu un pielāgotus risinājumus
★ Rūpnieciskie pielietojumi: nodrošināti ražošanas iekārtām mašīnu un iekārtu aizsardzībai
★ Izplatītāju tīkli: darbs ar reģionālajiem izplatītājiem vairāk nekā 30 valstīs, lai apmierinātu vietējo tirgu
