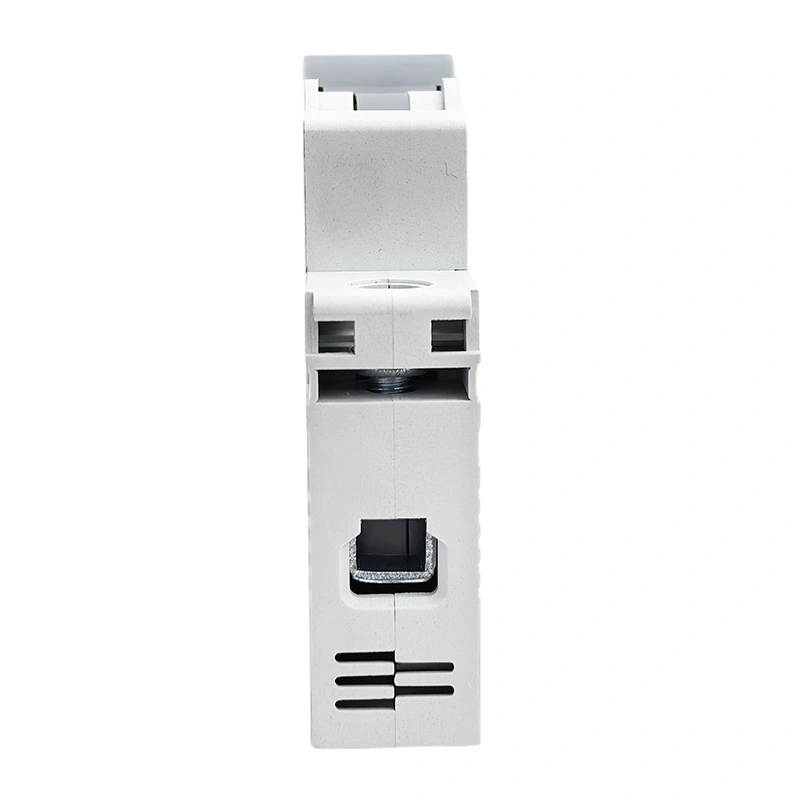

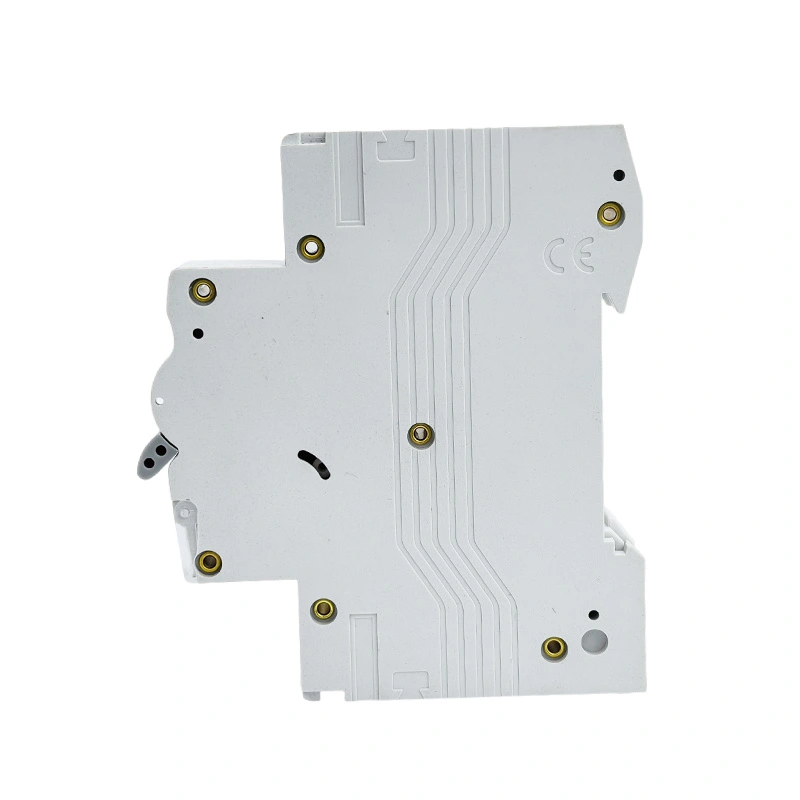

6KA 10kA miniatūras ķēdes pārtraucējs

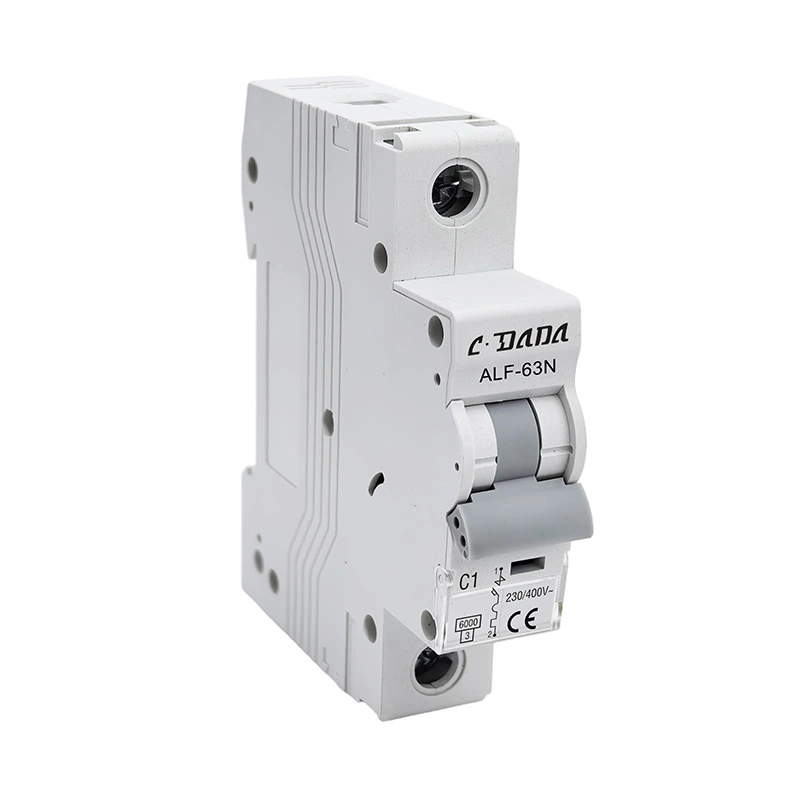

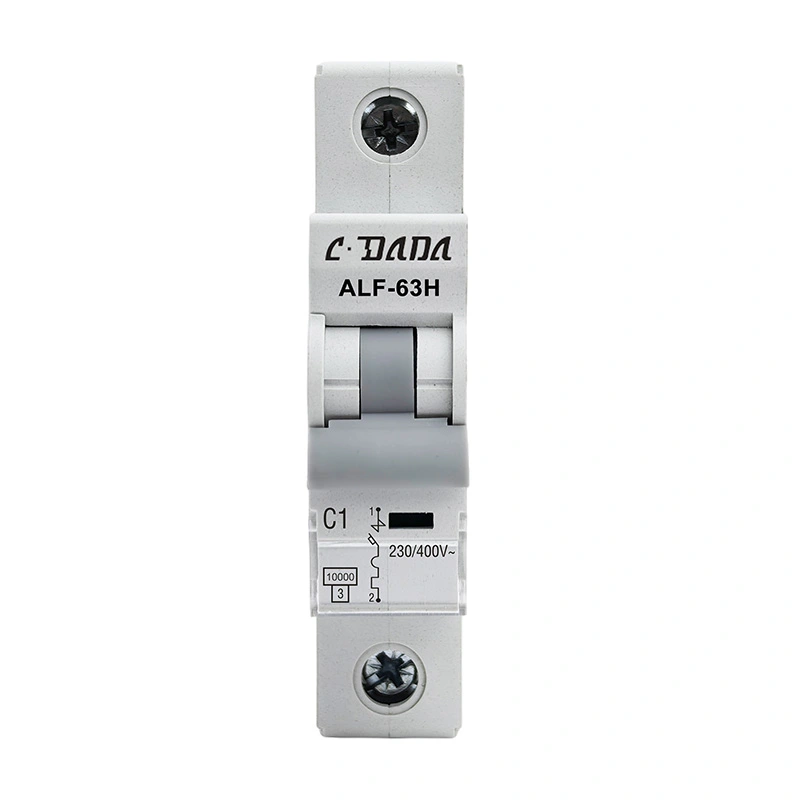

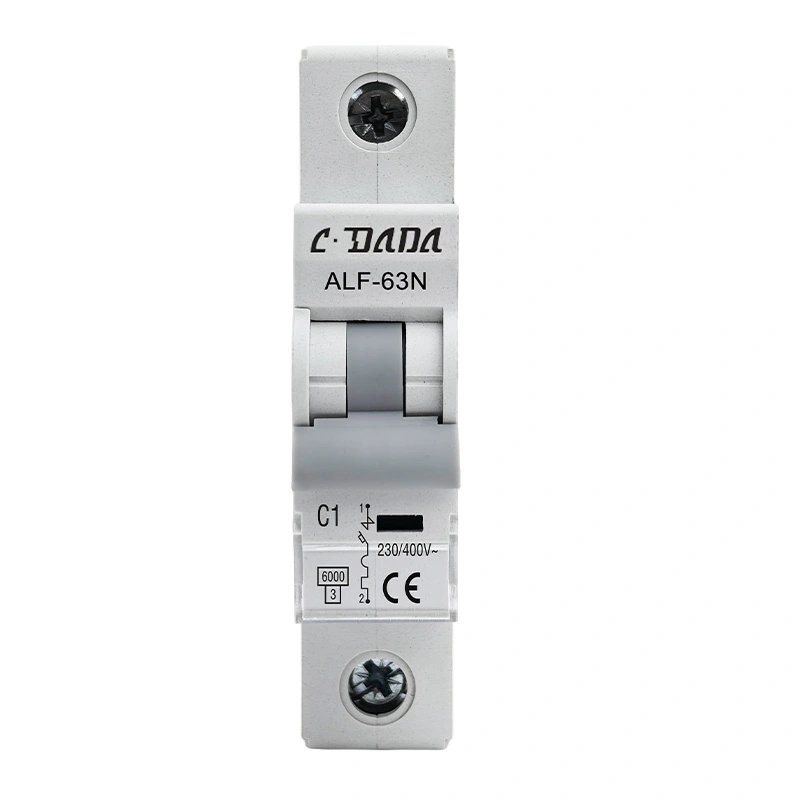

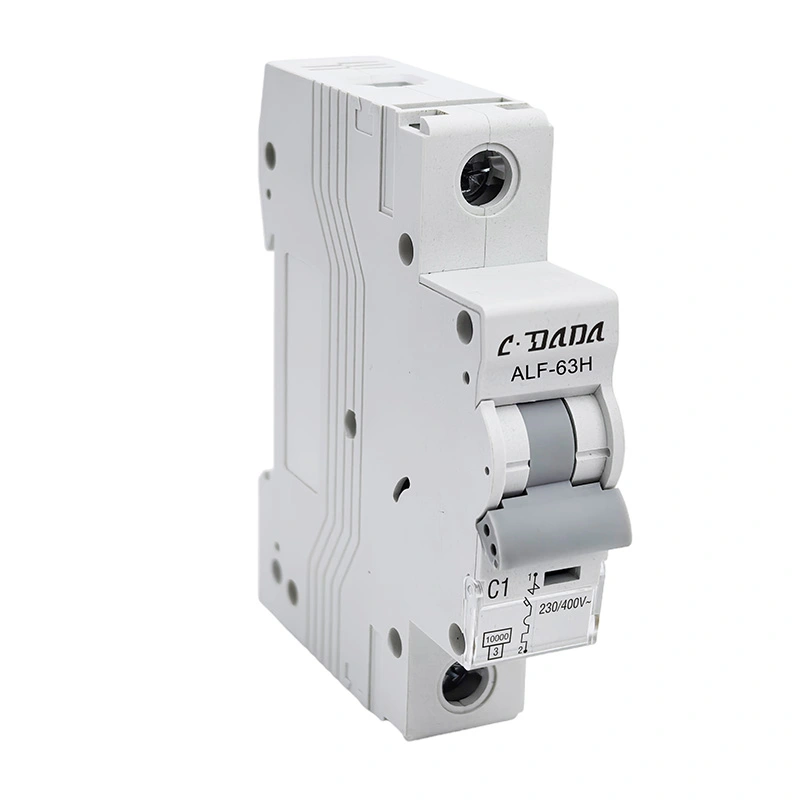

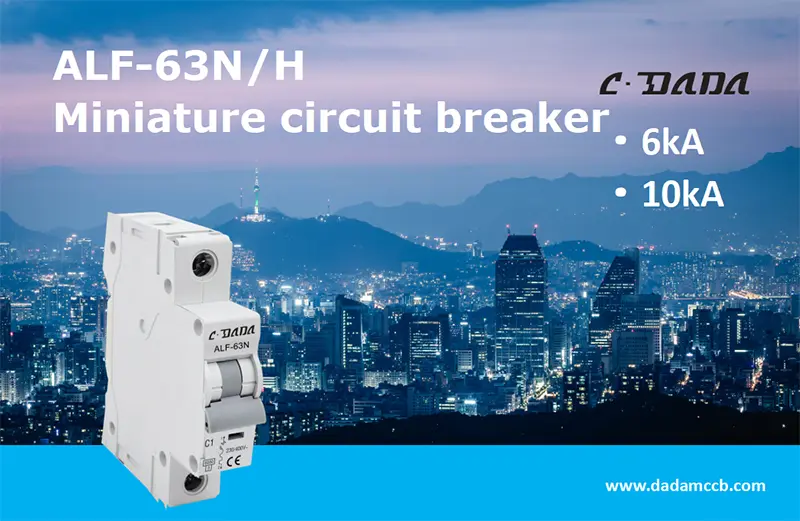

ALF-63N/H sērijas augstas pārtraukuma 6KA 10kA miniatūrais ķēdes pārtraucējs (MCB), atbilst IEC60898 standartam, MCB ir uzticama veiktspēja, precīza aizsargfunkcija, īss atbrīvošanas laiks un liela pārtraukuma jauda, ​​kā arī mazs tilpums. To plaši izmanto kontaktoru, sadales iekārtu un elektrisko aparātu pārslodzēšanā.

Sazinieties ar CDADA un izvēlieties mūs kā savu ražotāju, mēs varam piedāvāt OEM/ODM pakalpojumus.

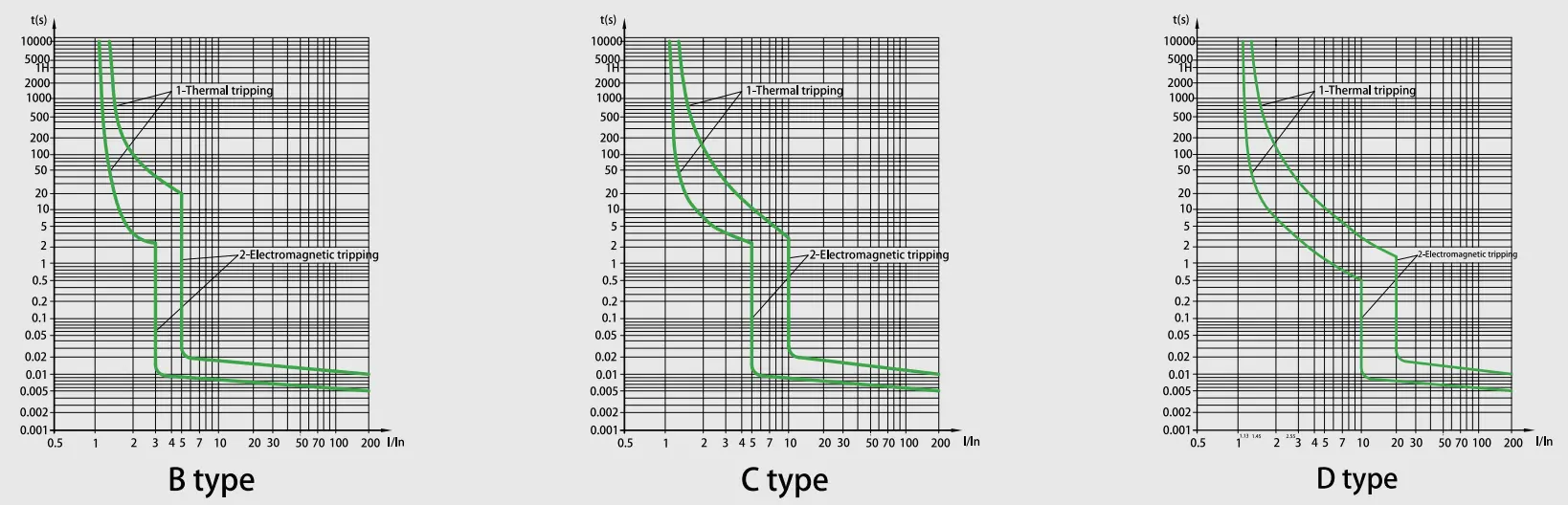

Raksturīgā līkne

Tehniskā specifikācija

ALF-63N/H sērijas 6KA 10kA miniatūras ķēdes pārtraucējs
Standarta	EN/IEC60898-1
Pārrāvuma jauda (kA)	6,10
Aizsardzība	Pret pārslodzi un īssavienojumu
Nominālā strāva(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominālais spriegums (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominālais impulsa izturības spriegums Uimp (kV)	4
Nominālais izolācijas spriegums Ui(V)	500
Enerģiju ierobežojošs korpuss	3
Apkārtējā temperatūra (℃)	-25~+40,Maks.95%mitrums
Termiskās darbības robeža	1,13xln Nav paklupšanas stundas laikā
	1,45 x In Kļūst stundas laikā
Magnētiskā darbība	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Stabu skaits	1P,1P+N,2P,3P,3P+N un 4P
Brauciena veids	Termiskā/magnētiskā atbrīvošana
Termināļa jauda	16mm² elastīgs vai 25mm² ciets līdz 25A reitingiem
	25 mm² elastīgs vai 35 mm² ciets no 32 A līdz 63 A
Aizsardzības pakāpe	IP20
Uzstādīšana	Montāža uz 35mm DIN sliedes
Platums	17,8 mm uz stabu

Strāvas slēdža atbrīvošanas raksturlielums

NĒ.	Nominālā izlaišanas strāva (A)	Sākotnējais stāvoklis	Pārbaudīt strāvu	Norādīts laiks	Iegūstamais rezultāts	Piezīmes
1	1-63	auksts stāvoklis	1,13 collas	t≤1h	Nebrauciens
2	1-63	pēc iepriekšējā testa	1.45ln	t<1h	ceļojums	Vienmērīga strāvas iestatīšana līdz norādītajai vērtībai 5 s
3	In≤32	auksts stāvoklis	2,55 collas	1s	ceļojums
	In>32
4	1-63	auksts stāvoklis	3In	t≤0,1s	Nebrauciens	B tips
			5In	t<0,1s	ceļojums	B tips
			5In 10ln	t≤0,1s	Nebrauciens	C tips
			10 In	t<0,1s	ceļojums	C tips
			20ln	t≤0,1s	Nebrauciens	D tips
				t<0,1s	ceļojums	D tips

Izturība (operācijas)

Kategorija	Darbības cikli	Darbības biežums	Nominālā strāva
Elektriskā izturība	4000	240/h	1-32
		120/h	40-63
Mehāniskā izturība	10000	240/h	1-63

Funkcijas

★ Īpaši augsta īsslēguma pārtraukuma jauda

Uzlabotā loka vadības tehnoloģija nodrošina lielāku pārtraukumu jaudu, salīdzinot ar nozares standartiem, nodrošinot rūpnieciskas kvalitātes elektrisko sistēmu drošu aizsardzību ekstremālos bojājumu apstākļos.

★ Divrežīmu savienojuma interfeiss

Integrētā hibrīda spailes konstrukcija atbalsta gan stingru kopņu dokstaciju, gan elastīgu kabeļa iespīlēšanu, ļaujot bez instrumentiem pielāgoties dažādiem uzstādīšanas scenārijiem, vienlaikus samazinot vadu savienojuma laiku par 40%.

★ Enerģijas uzglabāšanas mehānisms ilgmūžībai

Operētājsistēma ar atsperu palīdzību ar 10 000 mehānisko ciklu izturību un nodiluma kompensācijas tehnoloģiju

★ Advanced Composite Enclosure

ar integrētām loka dzēšanas kamerām ar slavu slāpējošām, karstumizturīgām un impulsu necaurlaidīgām īpašībām ierobežotiem bojājumu gadījumiem.

★ Dinamiskā strāvu ierobežojoša topoloģija

Inteliģenta caurlaides enerģijas slāpēšana samazina maksimālo bojājumu strāvu par 65–80%, ļaujot optimizēt pakārtotās ierīces specifikācijas ar 30% kopējo sistēmas izmaksu samazināšanas potenciālu.

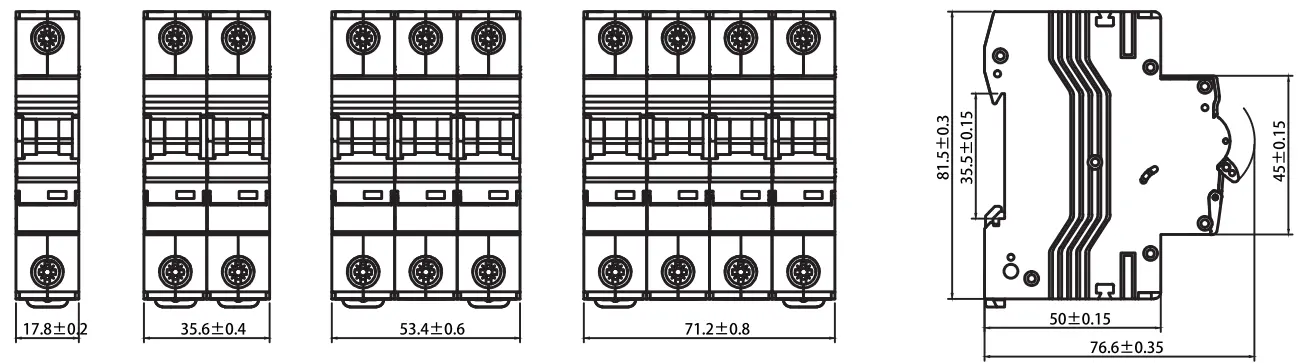

Kontūras izmēri

Lietojumprogrammu scenāriji

★ Dzīvojamā platība: patērētāju vienības un sadales paneļi mājas drošībai.

★ Rūpnieciskā: kontaktoru, sadales iekārtu un smago elektrisko iekārtu aizsardzība.

★ Komerciāls: biroju ēkas un iepirkšanās centri, kuriem nepieciešama augsta uzticamība.

Kvalitātes kontrole un standarta pārbaude

★ Katrs CDADA MCB tiek pakļauts stingrai pārbaudei, lai nodrošinātu atbilstību IEC60898-1:

★ Termiskās izslēgšanas tests: pārbaudīts pie 1,13 collas (neizbraucot) un 1,45 collas (izbraucot 1 stundas laikā).

★ Magnētiskā izslēgšanas tests: precīza atbrīvošanas pārbaude B, C un D raksturlielumiem.

★ Elektriskā izturība: pārbaudīta 4000 darbības cikliem.

★ Mehāniskā izturība: pārbaudīta 10 000 cikliem.
