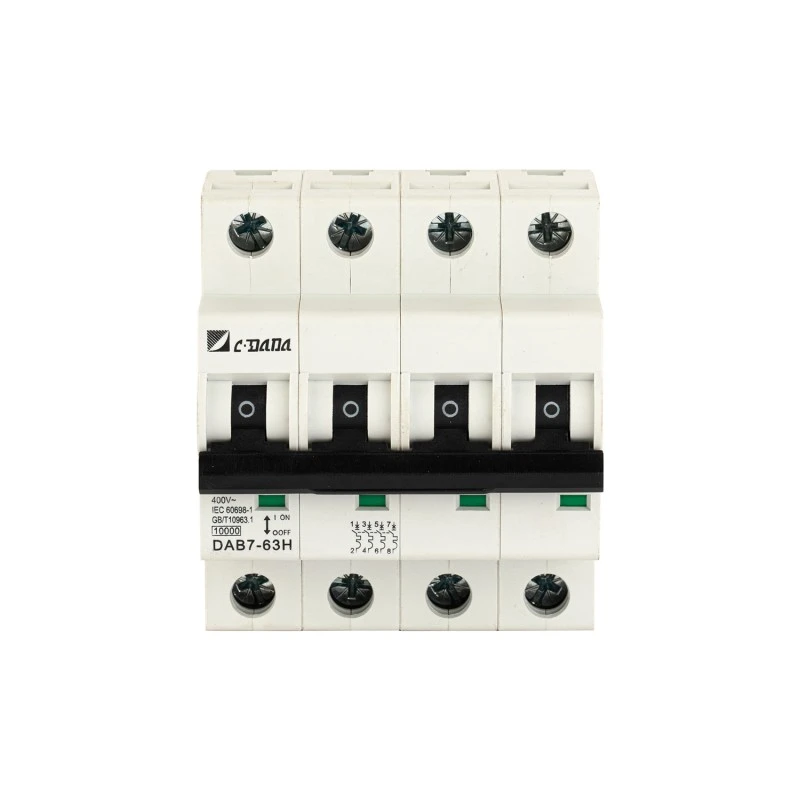

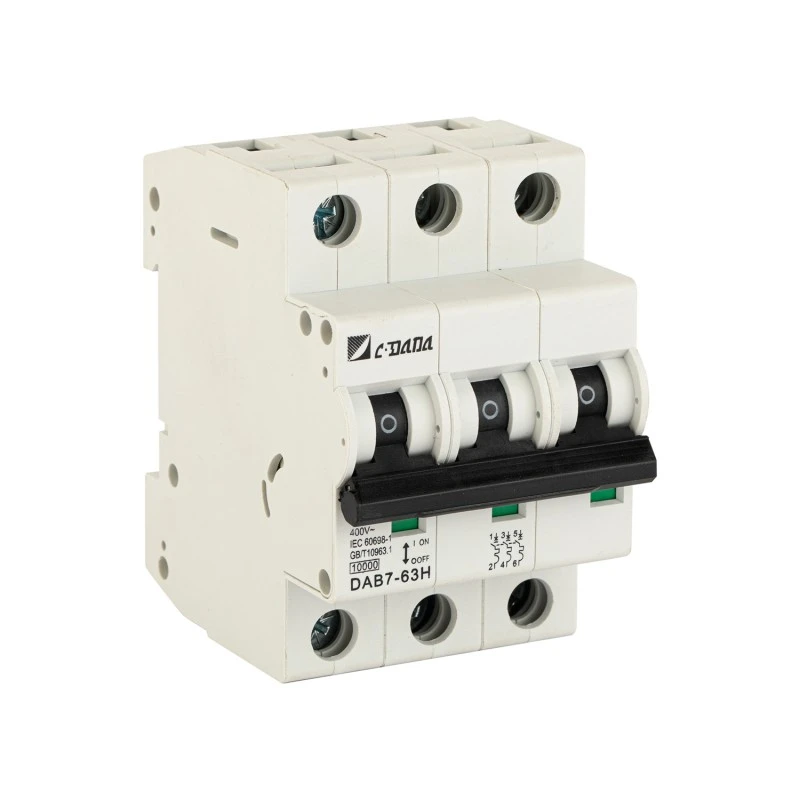

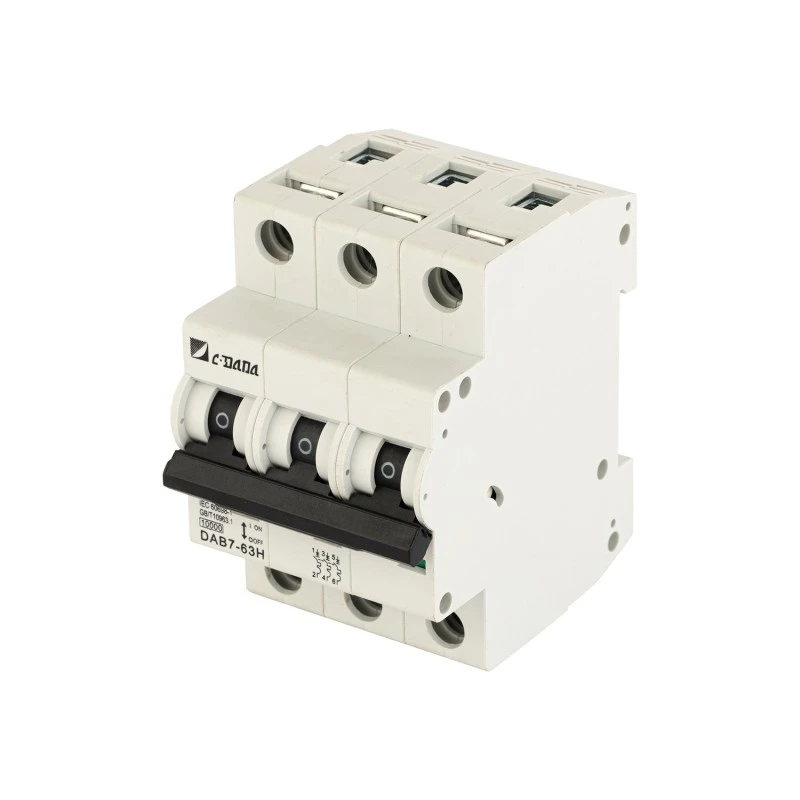

10KA maiņstrāvas miniatūras ķēdes pārtraucējs

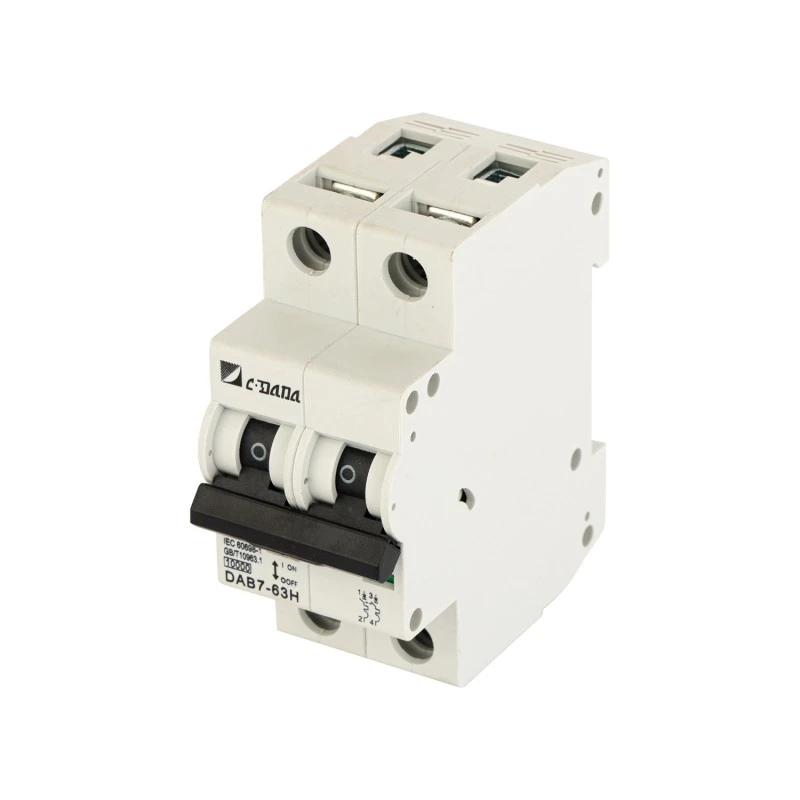

Sarežģītiem lietojumiem, kur nevar apspriest lielāku kļūdu strāvu un paaugstinātu drošību, CDADA DAB7-63H 10KA maiņstrāvas miniatūras ķēdes pārtraucējs nodrošina rūpnieciskas kvalitātes aizsardzību miniatūrā formātā. Šis 10 kA miniatūrais automātiskais slēdzis, ko izstrādājis Shanghai DADA Electric CO., LTD., ir paredzēts grupu paneļiem, sadales paneļiem dzīvojamos, komerciālos un vieglās rūpniecības apstākļos — tas piedāvā drošu termisko (pārslodzes) un elektromagnētisko (īssavienojuma) aizsardzību 8 strāvas nominālos (6A–63A) un 1P/2P/3P konfigurācijās.

Sertificēts CE, CB, ASTA un SEMKO, tas atbilst stingrajiem globālajiem drošības standartiem. Ar modernu 13 plākšņu loka kameru, sudrabu saturošu kontaktu sakausējumu un dubultā savienojuma opcijām (PIN/FORK) DAB7-63H nodrošina ātrāku loka dzēšanu, mazākus siltuma zudumus un ilgāku elektrisko kalpošanas laiku — pat biežas pārslēgšanas vai augstas apkārtējās vides temperatūras apstākļos.

Galvenās specifikācijas

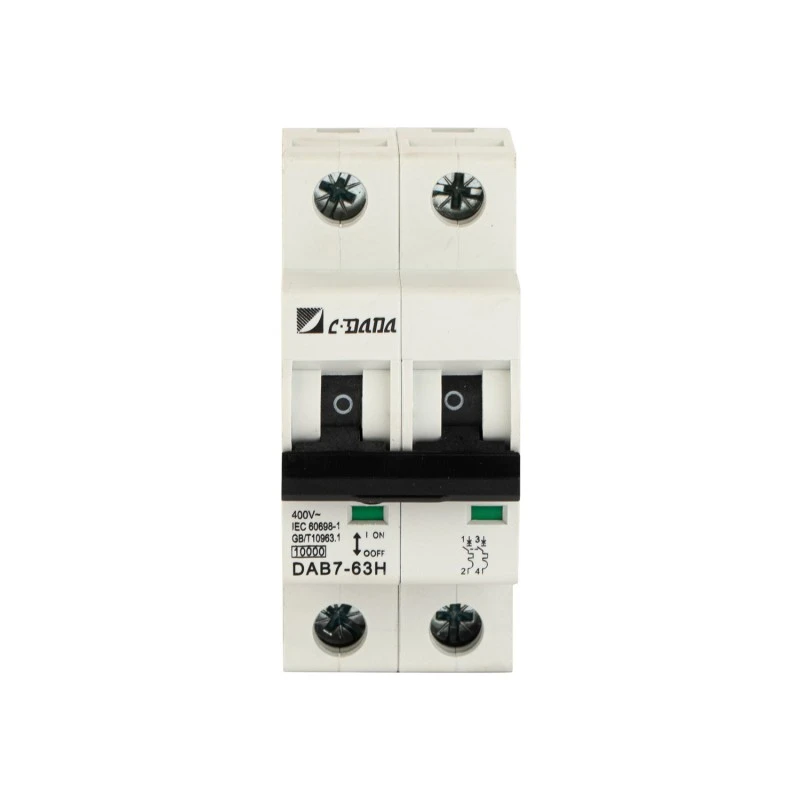

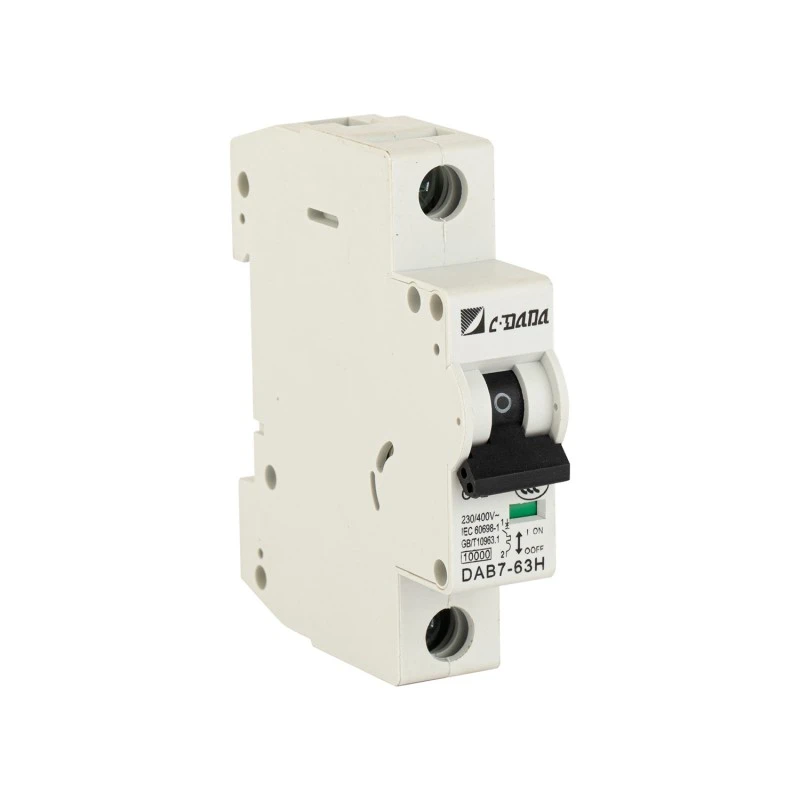

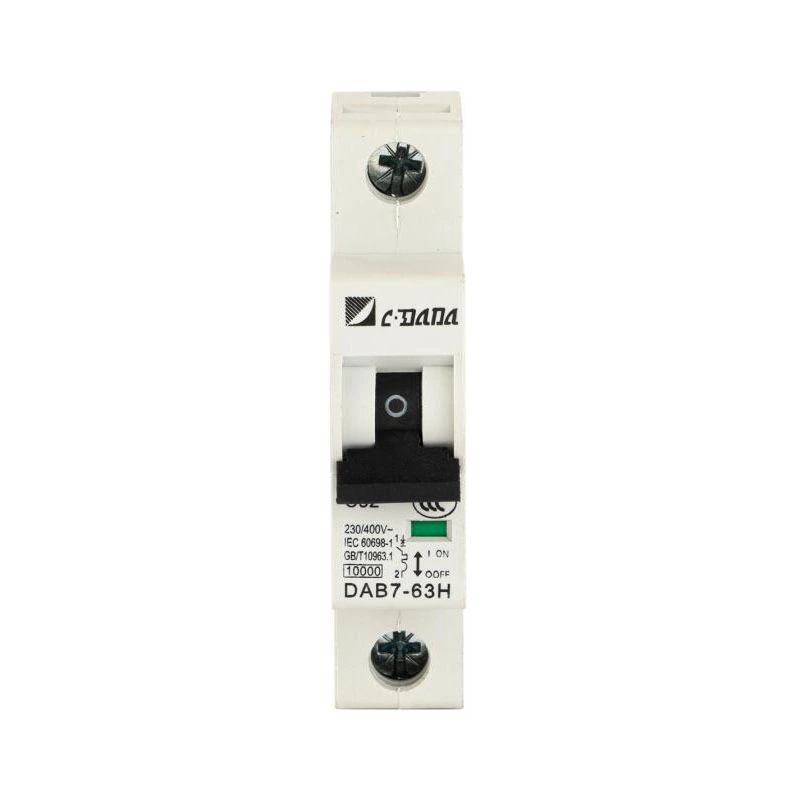

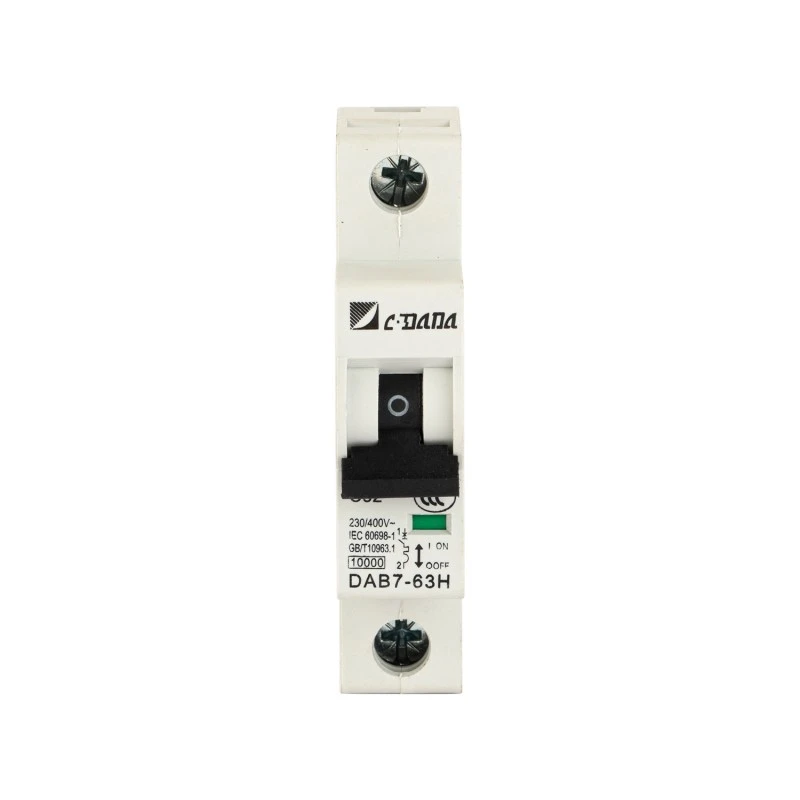

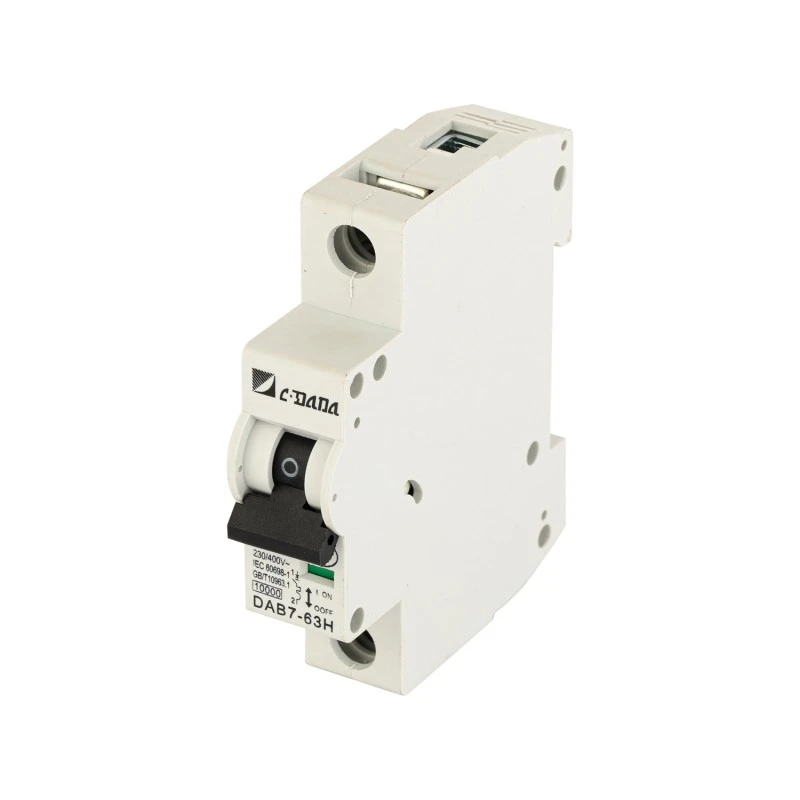

Modelis: DAB7-63H sērija

Tips: maiņstrāvas miniatūras ķēdes pārtraucējs (MCB)

Pārrāvuma jauda: 10kA pie 230/400V maiņstrāvas

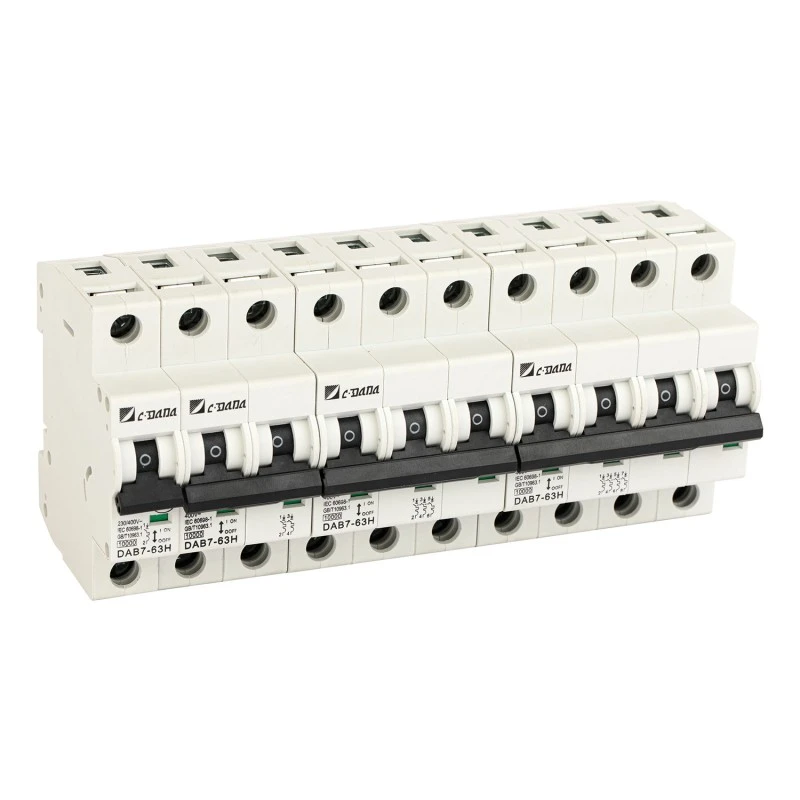

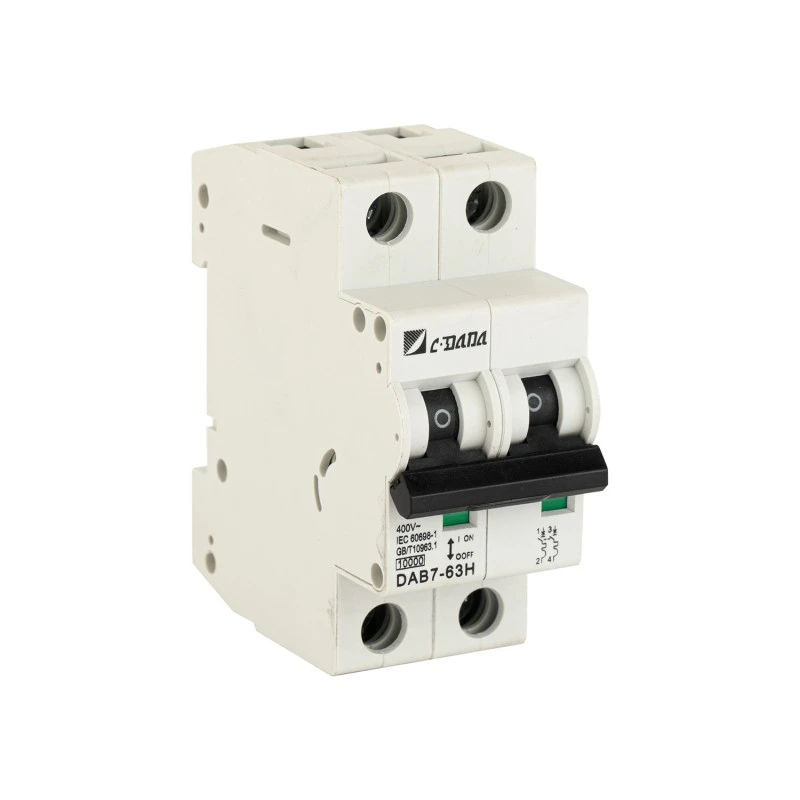

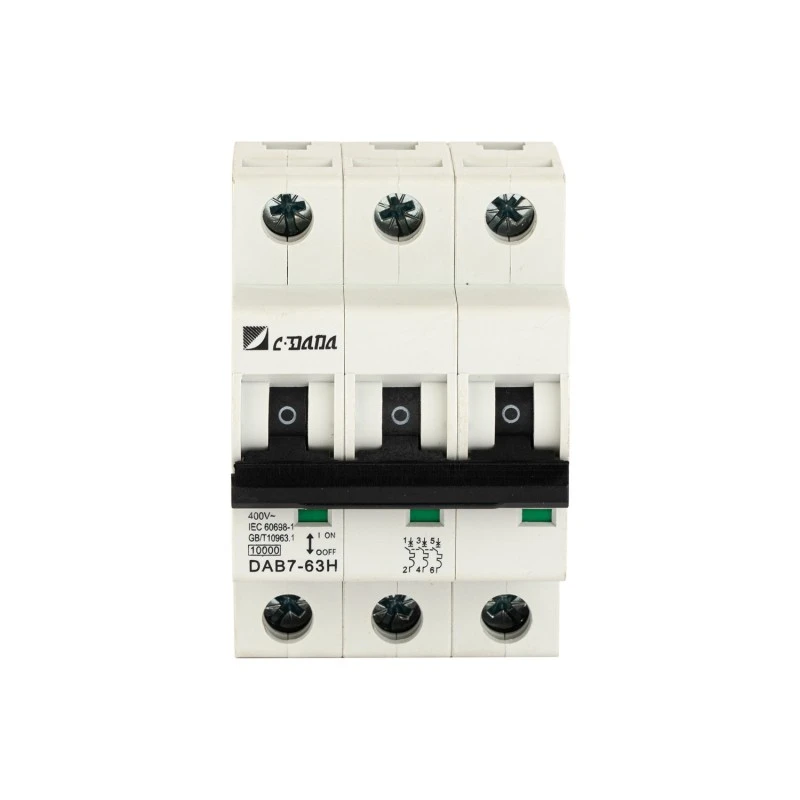

Poļi: 1P, 2P, 3P

Nominālā strāva (in): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Darba temperatūra: -40°C līdz +50°C

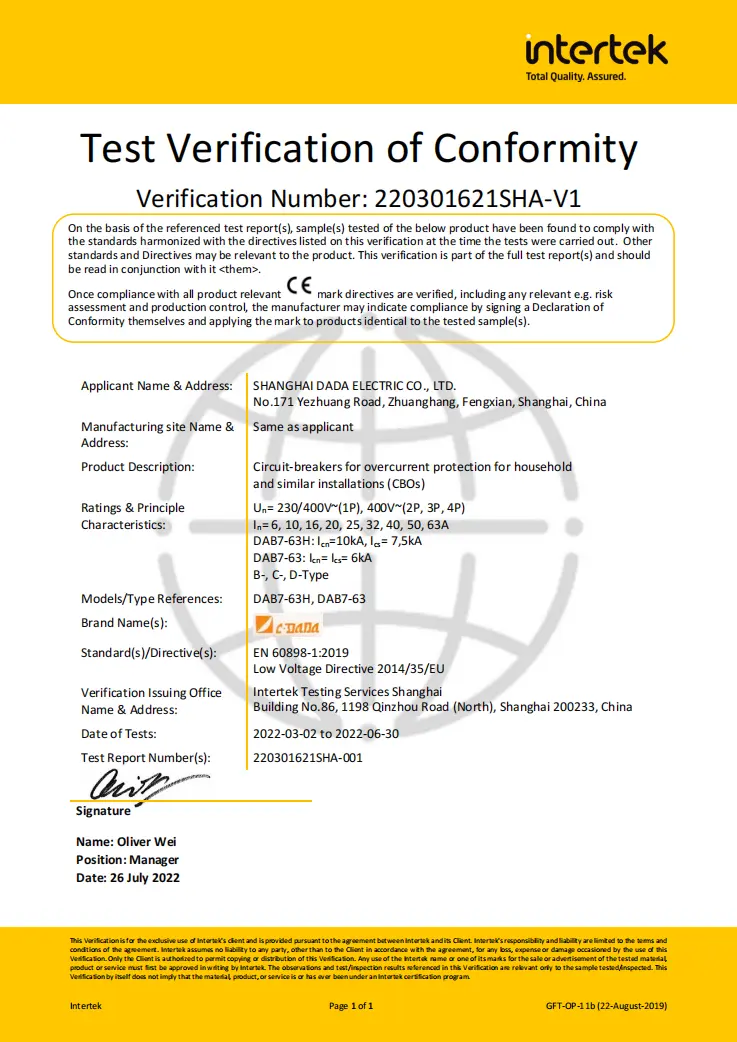

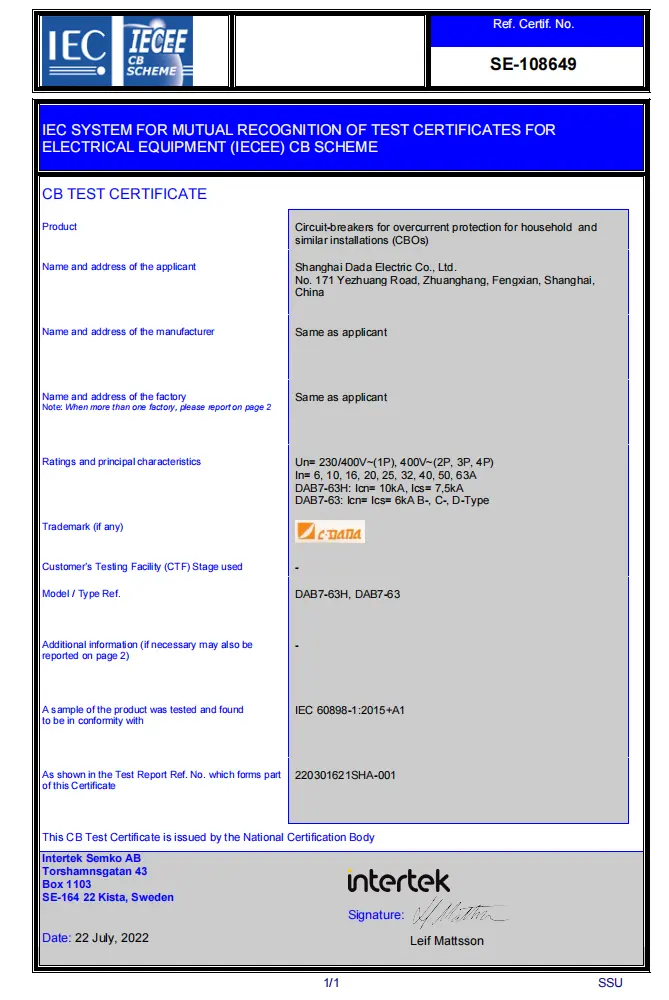

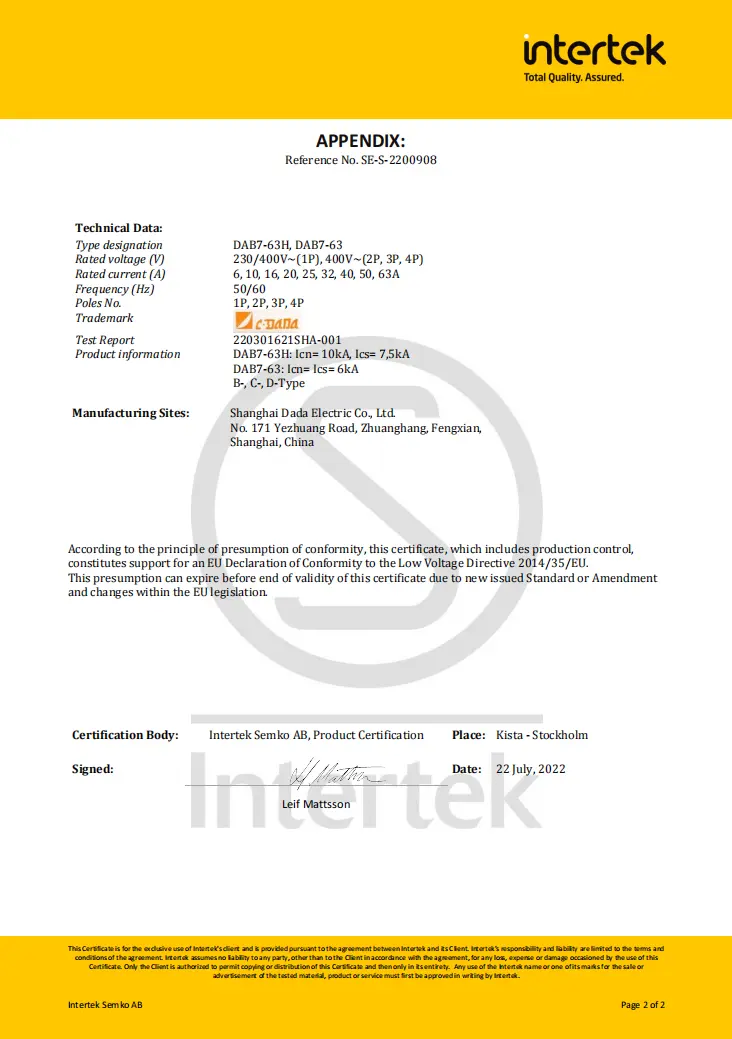

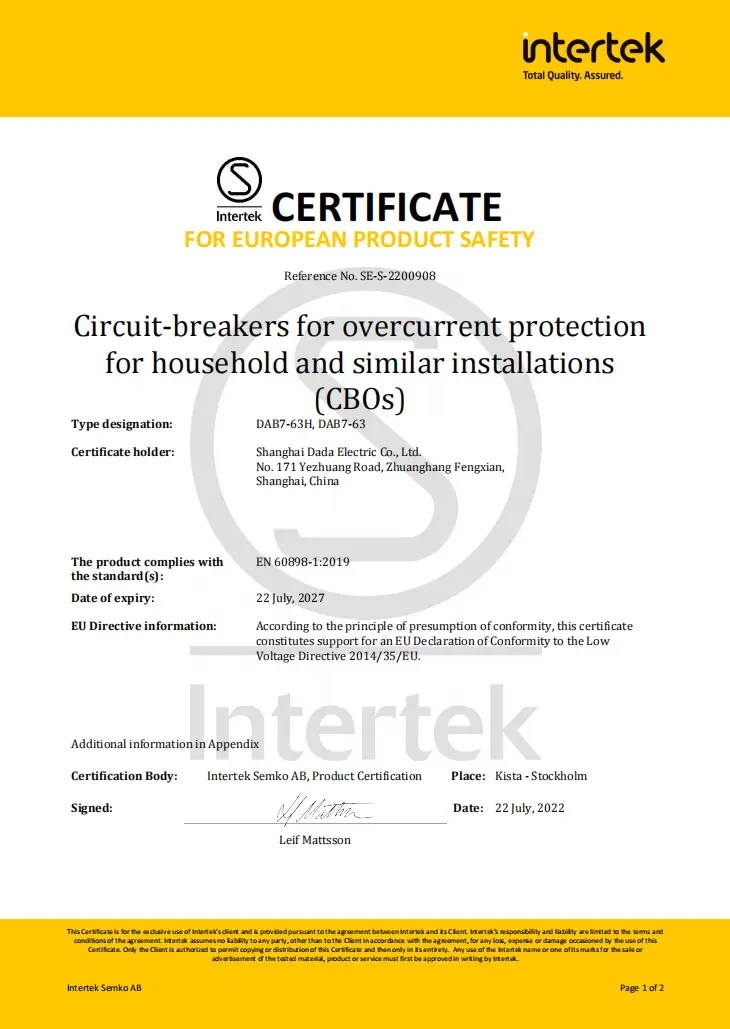

Sertifikāti: CE, CB, ASTA, SEMKO

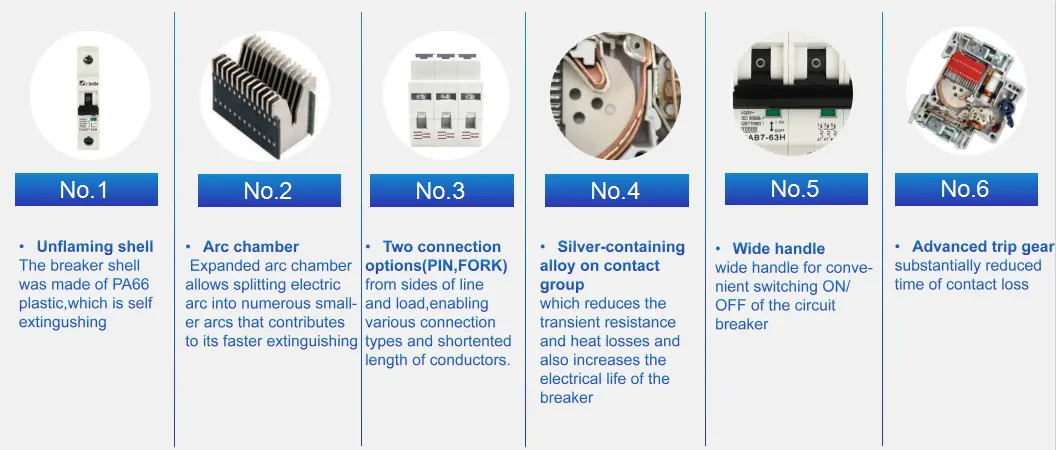

Galvenās dizaina iezīmes:

13 plākšņu loka kamera → īpaši ātra loka sadalīšana un dzēšana

Sudraba sakausējuma kontakti → zemāka pretestība, ilgāks kalpošanas laiks

Divu termināļu opcijas: PIN vai DAKI (līnijas un kravas puse)

Vizuāls ieslēgšanas/izslēgšanas/izslēgšanas indikatora logs

Plašs ergonomisks rokturis ērtai lietošanai

Liesmu slāpējošs, pret dzeltēšanu izturīgs korpuss (UL94 V-0 ekvivalents)

Super griezes momenta skrūves (pārbaudītas līdz 3 Nm) ar + / – šķērsfunkcionālām galviņām

DIN sliedes fiksators ar divām bloķēšanas pozīcijām → drošs stiprinājums

Tehnisko datu lapa

Kāpēc izvēlēties CDADA AC MCB 10kA?

★ Industriāla līmeņa sniegums miniatūrā

Lai gan standarta MCB piedāvā 6 kA, DAB7-63H 10 kA novērtējums padara to piemērotu vietām, kas ir tuvāk galvenajai piegādei, piemēram, pagraba sadales telpām, tirdzniecības stāviem vai vieglās rūpniecības darbnīcām, kur iespējamās bojājumu strāvas ir lielākas.

★ Uzlabota drošība un izturība

● Neuzliesmojošs apvalks ir izturīgs pret aizdegšanos un krāsas maiņu

● Dubultā rūdīšanas režģis novērš karstās gāzes izmešanu

● Brīvais mehānisms nodrošina atvienošanu pat tad, ja rokturis tiek turēts IESLĒGTS

★ Zemākas mūža izmaksas

Sudraba sakausējuma kontakti un optimizēti spailes samazina termiskos zudumus un kontaktu metināšanu, pagarinot kalpošanas laiku — īpaši augsta cikla lietojumos.

★ Globālā pieņemšana

Ar ASTA (Apvienotā Karaliste), SEMKO (Ziemeļvalstis), CE (ES) un CB (globāli), CDADA MCB tiek pieņemti vairāk nekā 70 valstīs — ideāli piemērots uz eksportu orientētiem paneļu ražotājiem.

★ Uzstādītājam draudzīgs dizains

★ Plašāks rokturis = vieglāka darbība

★ Šķērsfunkcionālas skrūves = nav nokritušu stiprinājumu

★ Notīrīt statusa logu = tūlītēja vizuālā diagnostika

★ Augstas izturības kartona kastes, palešu aizsardzība, piemērota tālsatiksmes eksporta pārvadājumiem

★ Ātrs piegādes laiks pienācīgiem pasūtījumiem.

Ideāli pielietojumi

Tirdzniecības ēkas: grīdas sadales paneļi, serveru telpas, mazumtirdzniecības vietas

Vieglā rūpniecība: mašīnu vadības ķēdes, mazie motoru padevēji, darbnīcu rozetes

Publiskā infrastruktūra: skolas, slimnīcas, valsts iestādes

Augsta blīvuma dzīvojamais nams: daudzdzīvokļu nami ar centralizētu uzskaiti

Eksporta paneļi: projektiem, kuriem nepieciešama starptautiska sertifikācija

Bieži uzdotie jautājumi

Q1: Kāda ir atšķirība starp 6kA un 10kA MCB?

A1: 10kA MCB var droši pārtraukt lielākas bojājuma strāvas, padarot tos piemērotus instalācijām tuvāk transformatoram vai galvenajam pievadam, kur īssavienojuma līmenis pārsniedz 6kA. Izmantojiet 10kA komerciālos/rūpnieciskos apakšpaneļos; 6 kA parasti ir pietiekami gala ķēdēm mājās.

2. jautājums. Vai 10KA maiņstrāvas miniatūrais ķēdes pārtraucējs ir pieejams 3P formātā trīsfāžu sistēmām?

A2: Jā! DAB7-63H ir pieejams 1P, 2P un 3P formātā — lieliski piemērots trīsfāzu apgaismojumam, HVAC vai iekārtu ķēdēm.

3. jautājums. Ko nozīmē “sudrabu saturošs sakausējums uz kontaktiem” attiecībā uz veiktspēju?

A3: Tas samazina kontaktu pretestību, samazina loka veidošanos pārslēgšanas laikā un pagarina elektrisko kalpošanas laiku — īpaši svarīgi ķēdēs ar biežu darbību vai induktīvām slodzēm.

4. jautājums: vai ar šo MCB varu izmantot dakšveida savienotājus?

A4: Pilnīgi noteikti! Tas atbalsta gan PIN, gan FORK termināļus līnijas un kravas pusēs, nodrošinot elastīgu, zema profila vadu un īsākus kabeļus.

Q5: Kāpēc izvēlēties CDADA, nevis citus 10kA MCB zīmolus?

A5: CDADA izceļas, jo:

● Patiess 10 kA vērtējums ar pilnu sertifikātu (ne tikai pieprasīts)

● Uzlabota loka kamera (13 plāksnes) izciliem pārtraukumiem

● Divu termināļu opcijas šajā klasē ir reti sastopamas

● Darbība no –40°C līdz +50°C — plašāka nekā daudziem konkurentiem

● OEM gatavs: nemainīga kvalitāte, atbalsts angļu valodā, lielapjoma cenas
