Praktiska rokasgrāmata par noplūdes strāvas slēdžiem ar aizsardzību pret pārslodzi

Kas ir RCBO?

AnRCBO— atlikušās strāvas ķēdes pārtraucējs ar aizsardzību pret pārslodzi — ir zemsprieguma aizsargierīce, kas apvieno aizsardzību pret pārslodzi, aizsardzību pret īssavienojumiem un atlikušās strāvas (noplūdes) noteikšanu vienā veidnē. Kompaktā korpusa iekšpusē termiski magnētisks atvienošanas mehānisms apstrādā pārslodzes un īssavienojumus, savukārt nulles secības strāvas transformators nepārtraukti salīdzina strāvu, kas plūst sprieguma un neitrālajos vados. Ja starpība pārsniedz nominālo atlikušo strāvu (IΔn), ierīce atslēdzas milisekundēs, pārtraucot barošanu, pirms noplūdes strāva var kaitēt cilvēkiem vai izraisīt ugunsgrēku.

Kad izvēlēties RCBO: galīgās apakšshēmas, kurām nepieciešama gan aizsardzība pret pārslodzi, gan aizsardzība pret personisko noplūdi — āra tvertnes, ierīču ķēdes, garāžas, pagrabi, vannas istabas un citas mitras vai viegli pieejamas vietas.

DABL-63 pieder RCBO klasei: viena ierīce, trīs aizsardzības līdzekļi — telpas un izmaksu ziņā visefektīvākā izvēle vienfāzes mājsaimniecības gala shēmām.

Kā izvēlēties pareizo RCBO?

1. Nominālā strāva (In): atbilst ķēdes nepārtrauktajai slodzei, ar brīvu vietu ierīču ieslēgšanas strāvām (piemēram, 40 A aptver standarta sadzīves tehnikas ķēdes).

2. Pārrāvuma jauda (Icn): jābūt lielākai par paredzamo īssavienojuma strāvu uzstādīšanas vietā; 6kA aptver tipiskus dzīvojamo un vieglo komerciālo bojājumu līmeņus.

3. Stabi: 1P+N vienfāzes gala ķēdēm ar kompaktu DIN sliedes stiprinājumu.

4. Atslēgšanas raksturlielums: C-līkne (5–10 × collas) vispārīgai mājsaimniecības un ierīču slodzei; B-līkne jutīgai elektronikai; D-līkne motora iedarbināšanai.

5. Standarti un sertifikācija: IEC/EN 61009-1 atbilstība un CE marķējums ir starptautisku projektu bāzes līnija.

6. Pielietojums: āra tvertnēm, ierīču ķēdēm un garāžas/pagraba apgaismojumam var būt nepieciešama lielāka jutība nekā vispārējām iekštelpu ķēdēm.

Kā izskatās labi definēts RCBO

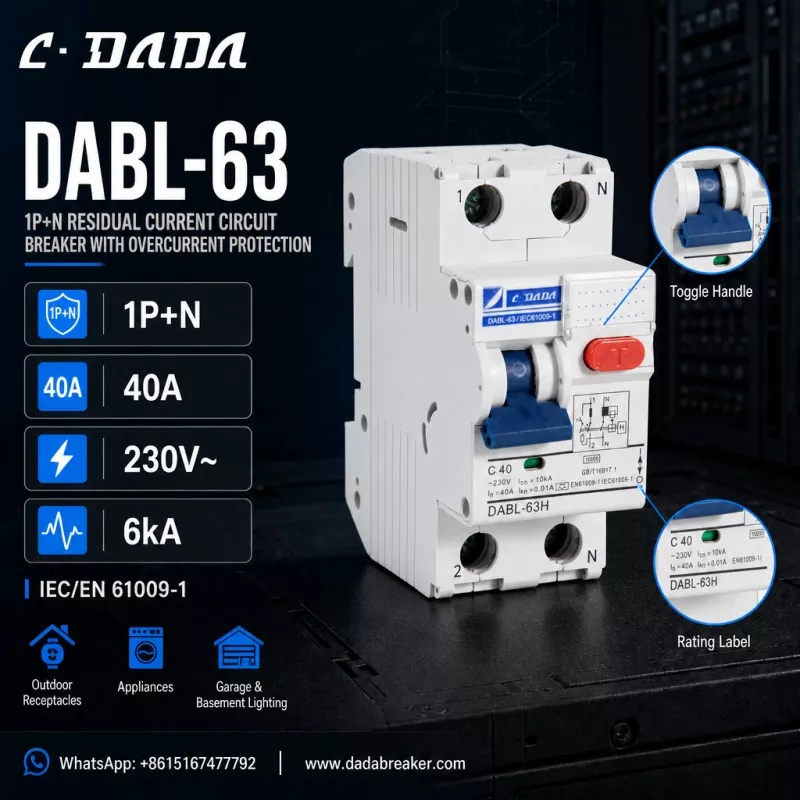

Lai padarītu šo betonu, apsveriet DABL-63 noC·DADA Electric, 1P+N atlikušās strāvas ķēdes pārtraucējs ar aizsardzību pret pārslodzi, kas ilustrē, ko meklēt šīs klases ierīcēs: 1P+N konfigurācija

● Strāvas staba pārslēgšana un neitrāla sekošana, kompakts standarta DIN-sliedes sadales paneļiem 40A nominālā strāva (In)

● Ar C-līknes izslēgšanu (C40) 230V~ nominālais spriegums

● 6kA pārrāvuma jauda (Icn)

● IΔn = 0,01A (10mA) augstas jutības noplūdes strāvas aizsardzība

● Atbilstība IEC/EN 61009-1

● Sarkanā T testa poga periodiskām funkcionālām pārbaudēm, spailes marķētas ar 1/2/N, nominālā uzlīme un shēmas shēma uzdrukāta uz korpusa

● Paredzēts āra tvertnēm, sadzīves tehnikai, garāžas un pagraba apgaismojumam

Šīs specifikācijas loģika

40A, 1P+N rāmis ar 10mA augstas jutības aizsardzību pret noplūdēm nosedz lielāko daļu dzīvojamo māju gala ķēžu: 40A atbilst parasto ierīču un kontaktligzdu ķēžu slodzei, 1P+N saglabā ierīci kompaktu pārpildītiem sadales paneļiem, un 10mA jutība nodrošina papildu personīgās aizsardzības slāni, āra aizsardzību tieši tajās vietās, kur to prasa bērni un damp.

FAQ

J: Kas ir RCBO?

A: RCBO — atlikušās strāvas ķēdes pārtraucējs ar aizsardzību pret pārslodzi — ir atiestatīšanas tabulas zemsprieguma aizsargierīce, kas apvieno aizsardzību pret pārslodzi, īssavienojuma aizsardzību un aizsardzību pret atlikušo strāvu (noplūdi) vienā blokā, parasti līdz 63 A gala ķēdēm.

J: Kāda ir atšķirība starp RCBO un MCB?

A: MCB nodrošina tikai aizsardzību pret pārslodzi un īssavienojumu. RCBO augšpusē pievieno atlikušās strāvas (noplūdes) noteikšanu, atvienojot ķēdi, ja noplūdes strāva pārsniedz IΔn, aizsargājot cilvēkus un novēršot elektrības ugunsgrēkus.

J: Ko nozīmē IΔn = 10mA?

A: IΔn ir nominālā atlikušā darba strāva. 10 mA ir augstas jutības novērtējums: ierīce atslēdzas, kad noplūdes strāva sasniedz 10 mA, nodrošinot ātrāku personisko aizsardzību nekā 30 mA vispārējai lietošanai paredzētais novērtējums.

J: Kas ir DABL-63 RCBO?

A: DABL-63 ir 1P+N atlikušās strāvas ķēdes pārtraucējs ar aizsardzību pret pārslodzi no C·DADA Electric — 40A, C-līkne, 230V~, 6kA pārrāvuma jauda un 10mA augstas jutības aizsardzība pret noplūdēm, kas atbilst standartam IEC/EN 61009-1, mājsaimniecības ierīču ligzdām un gaismekļiem.
