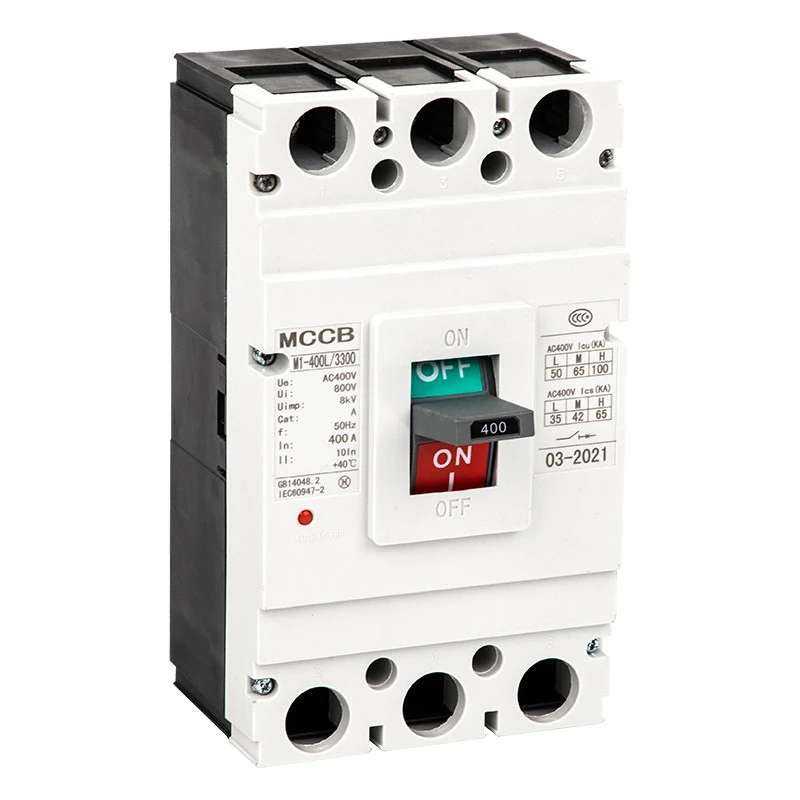

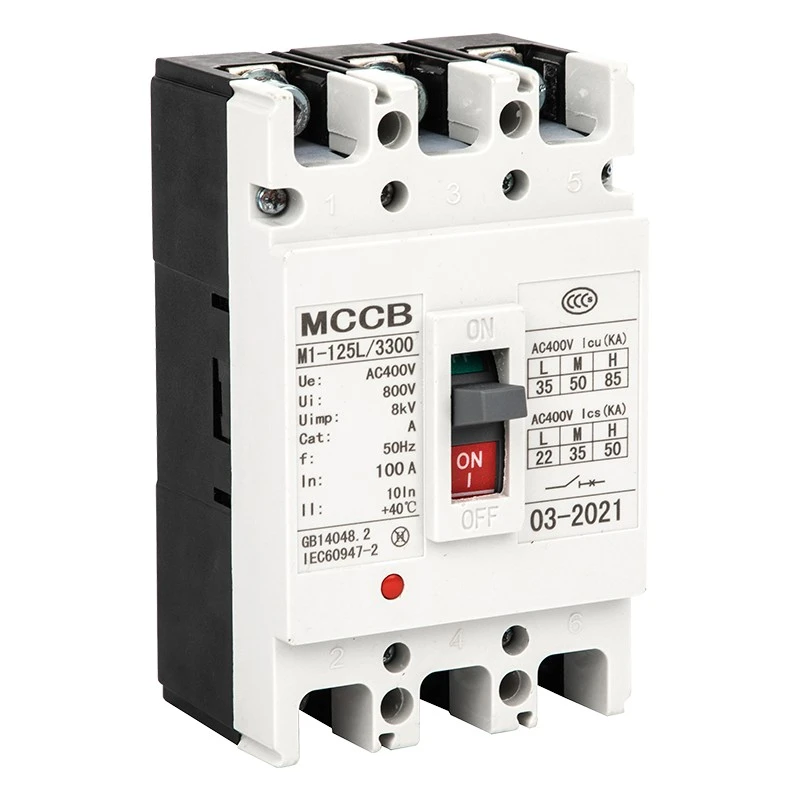

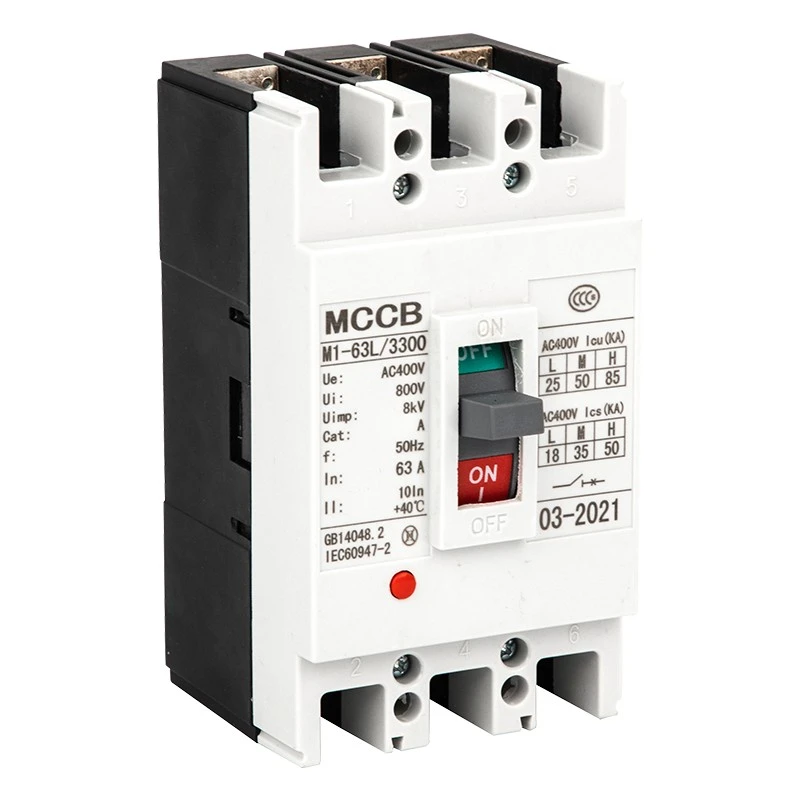

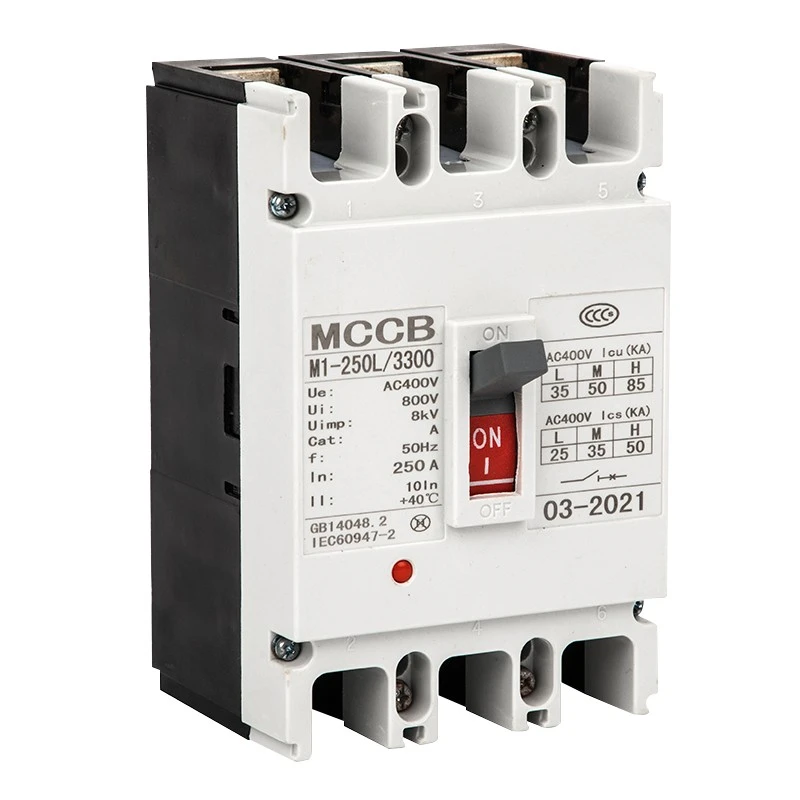

CM1 Molded Case Circuit Breaker

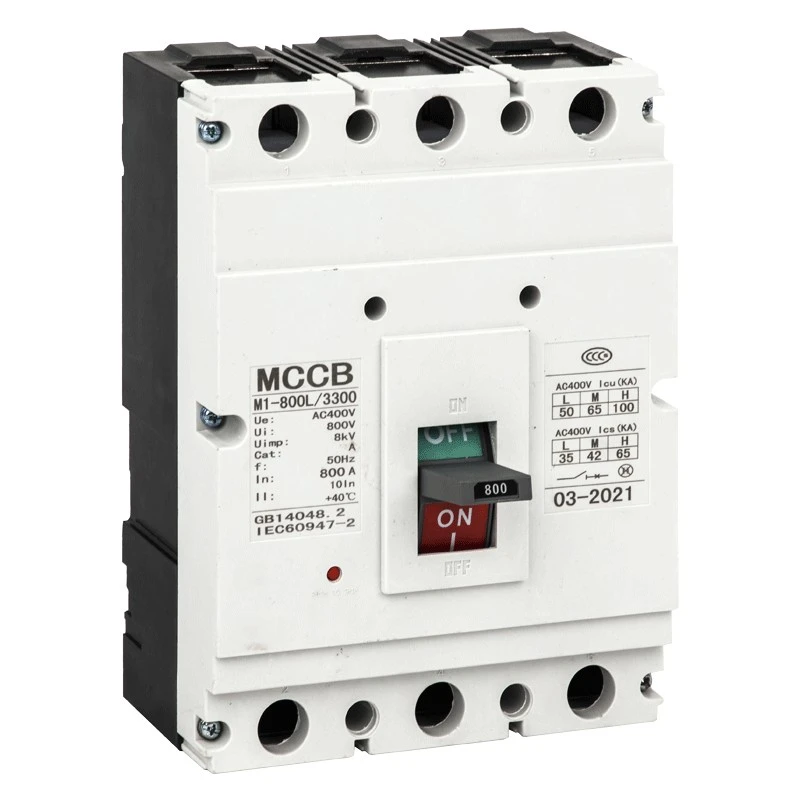

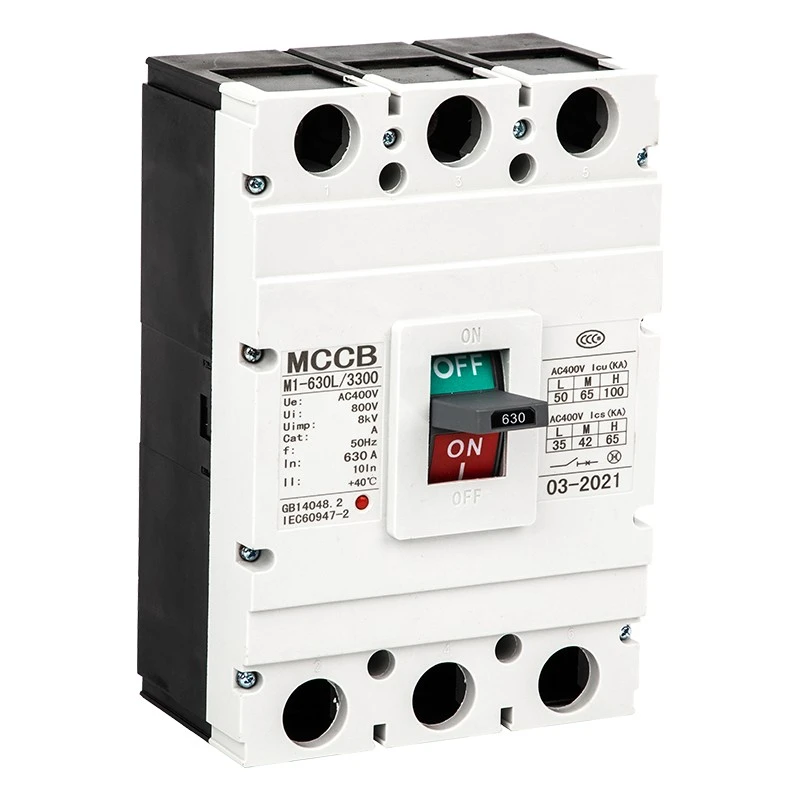

Šis DAM2 (CM1) sērijas CM1 Molded Case Circuit Breaker ir augstas veiktspējas zemsprieguma aizsardzības ierīce, ko ražo Shanghai DADA Electric Co., Ltd., uzticams ražotājs un piegādātājs Ķīnā. Ar nominālo izolācijas spriegumu līdz 800 V, nominālo darba spriegumu 400 V/690 V un nominālo strāvu no 63 A līdz 1600 A, to plaši izmanto elektroenerģijas sadalei, ķēdes aizsardzībai, motora vadībai un retai pārslēgšanai.

Šī sērija atbalsta vertikālo un horizontālo uzstādīšanu, atbilst IEC60947-2 standartam un nodrošina pilnīgu aizsardzību pret pārslodzi, īssavienojumu un zemsprieguma elektroiekārtām.

Produkta īpašības

★ Nominālais izolācijas spriegums: 800V; Darba spriegums: 400V/690V

★ Strāvas diapazons: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Pārrāvuma jauda: L standarta, M vidēja, H augsta pārrāvuma tips

★ Termiski magnētiskie un elektromagnētiskie dubultie atbrīvošanas režīmi

★ Vertikāla / horizontāla uzstādīšana, piemērota izolācijai

★ Plašs apkārtējās vides temperatūras diapazons: -5℃~+40℃

★ Augstums ≤2000 m, piesārņojuma pakāpe 3

Lietojumprogrammas

CDADA CM1 Molded Case Circuit Breaker tiek plaši izmantots rūpnieciskās un civilās elektroenerģijas sadales sistēmās, tostarp rūpnīcās, ēkās, datu centros, spēkstacijās, infrastruktūrā, mehāniskajās iekārtās un elektroenerģijas sadales skapjos. To izmanto arī motoru aizsardzībai, ķēdes pārveidošanai un drošai barošanai celtniecībā, metalurģijā, naftas ķīmijā un citās nozarēs.

Tehniskie parametri

★ Standarti: IEC60947-2, GB14048.2

★ Frekvence: AC 50Hz/60Hz

★ Pols: 1P,2P, 3P, 4P

★ Izlaidums: termiski magnētisks (dubults), elektromagnētisks (momentāns)

★ Momentānais iestatījums: Sadales veids 10In±20%; Motora tips 12In±20%

★ Uzstādīšana: Priekšējais vads, aizmugurējais vads, spraudņa tips

★ Darbība: Manuāls, elektrisks darbības mehānisms

Kontūras un uzstādīšanas izmēri

Mūsu CM1 MCCB nodrošina pilnīgus izmēru datus 63A–1600A modeļiem, tostarp priekšējo vadu, aizmugurējo vadu un spraudņa tipu. Dažādiem rāmja izmēriem (63/100/225/400/630/800/1250/1600) ir saskaņoti H, H1, H2 izmēri standarta skapja uzstādīšanai. Manuālā un elektriskā darba mehānisma augstums ir arī standartizēts vieglai montāžai.

Piederumi un funkcijas

Iekšējie piederumi

★ Šunta atbrīvošana: 70–110% nominālais spriegums drošai atvienošanai

★ Zemsprieguma atbrīvošana: 35–70% sprieguma kritums automātiskai aizsardzībai

★ Papildu kontakts un trauksmes kontakts: signāla atgriezeniskā saite un kļūdu trauksme

★ Priekšapmaksas skaitītāja īpaša atbrīvošana: aizkavēta atvienošana 0,5–2 s

Ārējie aksesuāri

★ Manuāls darbības mehānisms

★ Elektriskais (motora) darbības mehānisms

★ Fāzu separatori, montāžas skrūves, kopņu komplekti

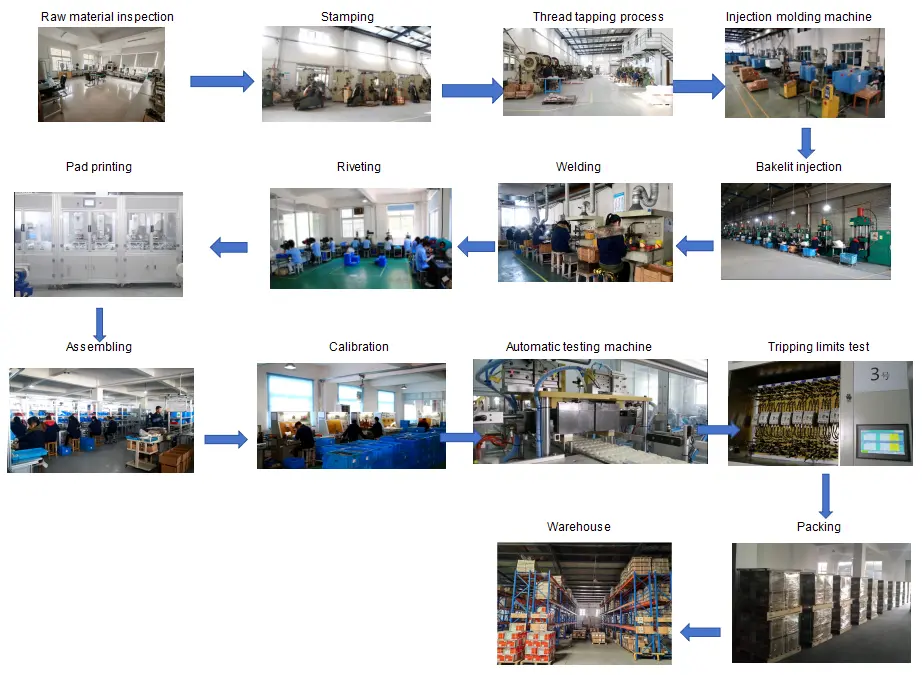

Kvalitātes kontroles plūsma

Izejvielu pārbaude → Ražošanas apstrāde → Montāžas līnija → Brauciena raksturlielumu tests → Temperatūras paaugstināšanās tests → Īsslēguma tests → Novecošanas tests → Izskata un izmēru pārbaude → Iepakojums → Galīgā pārbaude pirms nosūtīšanas

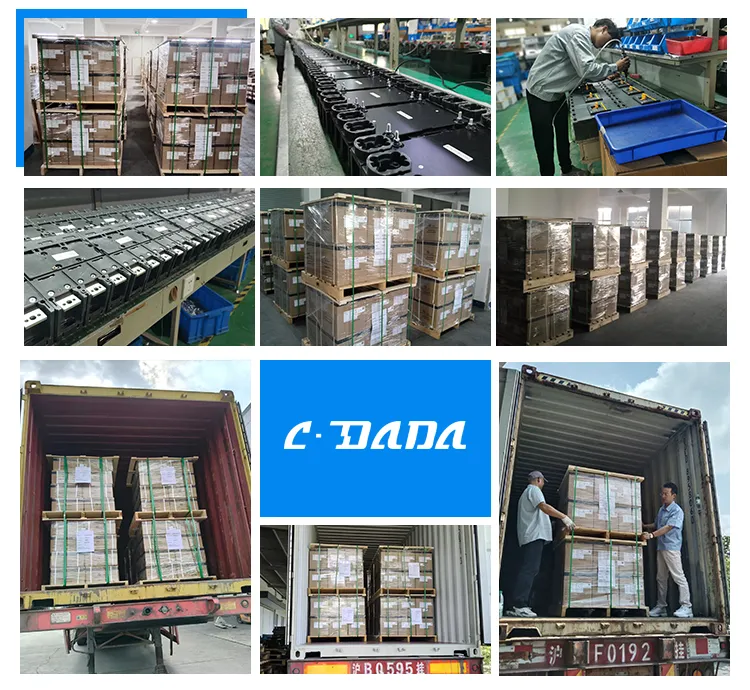

Iepakojums un piegāde

★ Standarta eksporta kartons + koka palete drošai transportēšanai

★ Etiķete: modelis, strāva, stabs, daudzums, sertifikāts

★ Piemērots jūras, gaisa un sauszemes loģistikai

Sertifikāti

IEC60947-2, GB14048.2, CE, CB, ROHS un citi starptautiski apstiprinājumi.

Klientu sadarbības gadījumi

CDADA DAM2 sērijas MCCB ir piegādāts globāliem klientiem, tostarp elektroenerģijas sadales sistēmu integratoriem, rūpniecisko iekārtu ražotājiem, sadales iekārtu rūpnīcām, būvuzņēmējiem un OEM zīmoliem Eiropā, Dienvidaustrumāzijā, Tuvajos Austrumos, Āfrikā un Dienvidamerikā. Mēs nodrošinām stabilu lielapjoma piegādi un pielāgotus risinājumus ilgtermiņa partneriem.
