Kāpēc motora aizsardzības ķēdes pārtraucējs ir būtisks uzticamai motora darbībai?

Elektromotori ir rūpnieciskās automatizācijas, ražošanas sistēmu, HVAC iekārtu, sūkņu, konveijeru, kompresoru un neskaitāmu komerciālu lietojumu dzinējspēks. Tomēr motori saskaras ar dažādiem elektriskiem riskiem, tostarp pārslodzēm, īssavienojumiem, fāzes atteicēm, bloķēta rotora apstākļiem un sprieguma svārstībām. Bez pienācīgas aizsardzības šīs problēmas var izraisīt dārgas dīkstāves, aprīkojuma bojājumus, drošības apdraudējumus un samazinātu darbības efektivitāti.

Šajā visaptverošajā rokasgrāmatā ir izskaidrots viss, kas jums jāzinaMotora aizsardzības jaudas slēdži(MPCB), tostarp to darbības principi, priekšrocības, atlases kritēriji, uzstādīšanas apsvērumi, lietojumi, apkopes prakse un izplatītākās kļūdas, no kurām jāizvairās. Neatkarīgi no tā, vai esat inženieris, darbuzņēmējs, objekta vadītājs vai aprīkojuma ražotājs, šis raksts palīdzēs jums pieņemt pārdomātus lēmumus, aizsargājot vērtīgus dzinēja īpašumus.

Kas ir motora aizsardzības ķēdes pārtraucējs?

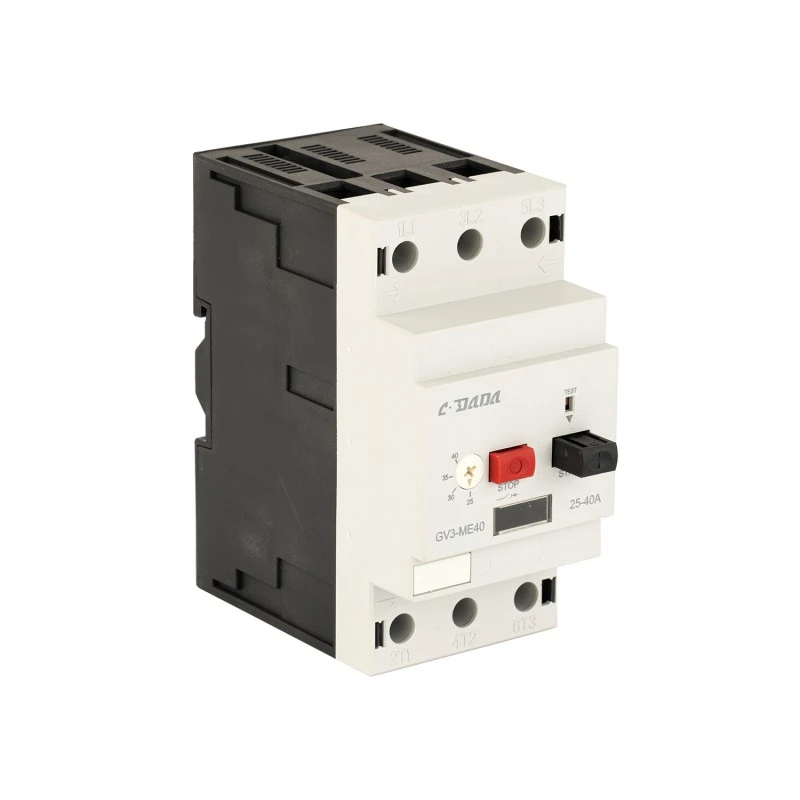

Motora aizsardzības ķēdes pārtraucējs (MPCB) ir specializēta elektriskās aizsardzības ierīce, kas īpaši izstrādāta, lai aizsargātu elektromotorus no neparastiem darbības apstākļiem. Atšķirībā no standarta automātiskiem slēdžiem, MPCB apvieno aizsardzību pret pārslodzi, aizsardzību pret īssavienojumu un aizsardzību pret fāzes zudumiem vienā kompaktā ierīcē.

Tās galvenais mērķis ir atklāt kaitīgus elektriskos apstākļus, pirms tie sabojā motora tinumus, izolācijas sistēmas, gultņus un pievienoto aprīkojumu. MPCB ​​parasti uzstāda motoru vadības centros, rūpnieciskajos vadības paneļos, ražošanas iekārtās, komerciālās ēkās un automatizācijas sistēmās.

Integrējot vairākas aizsardzības funkcijas vienā ierīcē, MPCB vienkāršo elektriskās sistēmas dizainu, vienlaikus uzlabojot uzticamību un drošību.

Kāpēc elektromotoriem nepieciešama aizsardzība?

Elektromotori ir ievērojams ieguldījums uzņēmumiem. Pat viena motora atteice var izraisīt ražošanas aizkavēšanos, dārgus remontdarbus un darbības traucējumus.

Kopējie motora apdraudējumi ietver:

• Pārslodzes apstākļi
• Īssavienojumi
• Fāzes nelīdzsvarotība
• Fāzes zudums
• Bloķēta rotora situācijas
• Zemsprieguma notikumi
• Pārmērīgas palaišanas strāvas
• Mehāniskie ievārījumi
• Elektroinstalācijas defekti
• Izolācijas pārrāvums

Bez atbilstošas ​​aizsardzības šīs problēmas var radīt pārmērīgu karstumu, kas sabojā motora tinumus un ievērojami saīsina iekārtas kalpošanas laiku.

Kā darbojas motora aizsardzības ķēdes pārtraucējs?

MPCB ​​nepārtraukti uzrauga elektrisko strāvu, kas plūst caur motora ķēdi. Ja rodas neparasti apstākļi, slēdzis automātiski atvieno strāvu, pirms var rasties bojājumi.

Ierīce parasti izmanto divus aizsardzības mehānismus:

• Termiskā aizsardzība:Reaģē uz ilgstošām pārslodzes strāvām.
• Magnētiskā aizsardzība:Tūlītēji reaģē uz īssavienojuma kļūmēm.

Termiskie elementi reaģē uz pārmērīgas strāvas radīto siltumu, savukārt magnētiskie elementi nosaka pēkšņus strāvas lēcienus un gandrīz acumirklī ieslēdzas.

Šī dubultās aizsardzības pieeja nodrošina gan pakāpenisku, gan pēkšņu elektrisko bojājumu efektīvu novēršanu.

MPCB ​​galvenās sastāvdaļas

Mūsdienu motora aizsardzības automātiskie slēdži satur vairākas integrētas sastāvdaļas:

• Termiskās pārslodzes releja mehānisms
• Magnētiskā īssavienojuma izslēgšanas vienība
• Strāvas regulēšanas skala
• Manuālais IESLĒGŠANAS/IZSLĒGŠANAS slēdzis
• Brauciena indikators
• Loka dzēšanas kamera
• Savienojuma termināļi
• Papildu kontaktu saderība

Kopā šie komponenti nodrošina visaptverošu motora aizsardzību, vienlaikus saglabājot ērtu darbību un apkopi.

Galvenās MPCB izmantošanas priekšrocības

Uzņēmumi dažādās nozarēs izvēlas MPCB, jo tie piedāvā ievērojamas darbības priekšrocības.

Finansiālie ieguvumi bieži vien pārsniedz sākotnējos ieguldījumus, novēršot dārgas motora nomaiņas un ražošanas pārtraukumus.

Motora aizsardzības ķēdes pārtraucējs salīdzinājumā ar tradicionālajām aizsardzības ierīcēm

Šis salīdzinājums skaidri parāda, kāpēc īpašiem motora aizsardzības līdzekļiem tiek dota priekšroka kritiskiem motora lietojumiem.

Parastie rūpnieciskie pielietojumi

Motora aizsardzības jaudas slēdži tiek izmantoti daudzās nozarēs:

• Ražošanas rūpnīcas
• Ūdens attīrīšanas iekārtas
• HVAC sistēmas
• Kalnrūpniecības operācijas
• Naftas un gāzes iekārtas
• Pārtikas pārstrādes rūpnīcas
• Iepakošanas tehnika
• Konveijera sistēmas
• Sūkņu stacijas
• Tirdzniecības ēkas

Visur, kur elektromotoriem ir izšķiroša loma darbībā, MPCB palīdz nodrošināt uzticamību un nepārtrauktību.

Kā izvēlēties pareizo motora aizsardzības ķēdes pārtraucēju

Lai izvēlētos pareizo MPCB, ir rūpīgi jāizvērtē vairāki faktori.

Pareizs izmērs novērš nepatīkamu paklupšanu, vienlaikus saglabājot efektīvu aizsardzību.

Instalēšanas paraugprakse

• Ievērojiet ražotāja norādījumus.
• Pārbaudiet vadu savienojumus.
• Nodrošiniet pareizu ventilāciju.
• Izmantojiet ieteicamos kabeļu izmērus.
• Veiciet izolācijas pārbaudi.
• Pārbaudiet griezes momenta specifikācijas.
• Skaidri marķējiet visas ķēdes.
• Veikt nodošanas ekspluatācijā testus.

Profesionāla uzstādīšana ievērojami uzlabo darbības uzticamību un drošību.

Apkope un traucējummeklēšana

Regulāra apkope palīdz maksimāli palielināt slēdža veiktspēju un ilgmūžību.

• Regulāri pārbaudiet termināļus.
• Pārbaudiet, vai nav pārkaršanas pazīmju.
• Pārbaudiet ceļojuma iestatījumus.
• Periodiski pārbaudiet darbību.
• Noņemiet putekļu uzkrāšanos.
• Uzraugiet traucējošos braucienus.
• Pārskatiet slodzes apstākļus.

Savlaicīga iespējamo problēmu atklāšana novērš negaidītas kļūmes un dārgas dīkstāves.

Biežākās kļūdas, no kurām jāizvairās

• Slēdža pārsniegšana
• Motora datu plāksnītes datu ignorēšana
• Nepareizi pašreizējie iestatījumi
• Slikti termināļu savienojumi
• Apkopes trūkums
• Standarta slēdžu izmantošana MPCB vietā
• Vides apstākļu ignorēšana

Izvairīšanās no šīm kļūdām var ievērojami uzlabot motora aizsardzības efektivitāti.

Motora aizsardzības tehnoloģiju nākotnes tendences

Rūpnieciskā automatizācija turpina virzīt jauninājumus motoru aizsardzības sistēmās.

Jaunākie notikumi ietver:

• Gudra uzraudzības integrācija
• Rūpnieciskā IoT savienojamība
• Prognozējošas apkopes iespējas
• Attālā diagnostika
• Energoefektivitātes analītika
• Uz mākoņiem balstītas uzraudzības platformas
• Uzlaboti digitālās aizsardzības algoritmi

Šīs tehnoloģijas nodrošina labāku motora veselības un darbības veiktspējas redzamību.

Bieži uzdotie jautājumi

Q1: Kāds ir motora aizsardzības slēdža galvenais mērķis?

Motora aizsardzības ķēdes pārtraucējs aizsargā motorus no pārslodzes, īssavienojumiem un fāzes atteicēm.

Q2: Vai MPCB var aizstāt drošinātāju?

Daudzās lietojumprogrammās jā. MPCB ​​piedāvā atiestatāmu aizsardzību un papildu motoram specifiskas funkcijas.

Q3: Kā noteikt pareizo MPCB izmēru?

Izmantojiet motora nominālo strāvu un darbības raksturlielumus, kas norādīti uz datu plāksnītes.

4. jautājums: vai MPCB ir piemēroti trīsfāzu motoriem?

Jā. Lielākā daļa rūpniecisko MPCB ir īpaši izstrādāti trīsfāzu motora aizsardzībai.

Q5: Cik bieži MPCB jāpārbauda?

Pārbaužu biežums ir atkarīgs no darbības apstākļiem, taču parasti ir ieteicamas ikgadējas pārbaudes.

Q6: Vai MPCB var palīdzēt samazināt uzturēšanas izmaksas?

Jā. Novēršot motora bojājumus un negaidītas atteices, MPCB var ievērojami samazināt uzturēšanas izdevumus.

Secinājums

Motora aizsardzības ķēdes pārtraucējs ir viens no svarīgākajiem komponentiem jebkurā ar motoru darbināmā elektriskā sistēmā. Tas nodrošina visaptverošu aizsardzību pret pārslodzēm, īssavienojumiem, fāzes atteicēm un citiem potenciāli kaitīgiem apstākļiem, vienlaikus uzlabojot darbības uzticamību un aprīkojuma kalpošanas laiku.

Neatkarīgi no tā, vai izmantojat ražošanas iekārtu, komerciālu ēku, ūdens attīrīšanas iekārtu vai rūpnieciskās automatizācijas sistēmu, investīcijas pareizā motora aizsardzības risinājumā palīdz aizsargāt kritiskos līdzekļus, samazināt dīkstāves laiku un uzlabot darba drošību.

Shanghai DaDa Electric Co., Ltd.ir apņēmies nodrošināt uzticamus ķēdes aizsardzības produktus, kas izstrādāti, lai atbilstu rūpniecisko un komerciālo lietojumu stingrajām prasībām visā pasaulē.

Sazinieties ar mumsšodien, lai apspriestu jūsu projekta prasības, saņemtu tehnisko atbalstu un atklātu ideālu motora aizsardzības risinājumu jūsu uzņēmumam.
