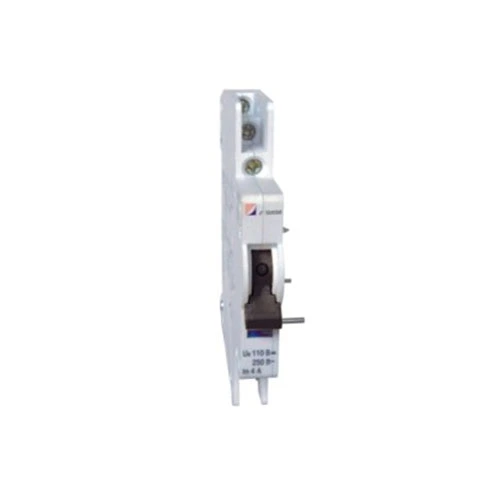

MCB signalizācija un palīgkontakts

CDADA ir ražotājs un piegādātājs ar vairāk nekā 40 gadu pieredzi, mēs esam redzējuši pārāk daudz projektu, kuros paneļu operatori palaiž garām nobloķētu slēdžu, līdz ir par vēlu. Tāpēc mēs izstrādājām CDADA MCB trauksmes un palīgkontaktu (DAB7-FL): viedu, vietu taupošu risinājumu, kas vienā modulī sniedz divus kritiskus signālus — slēdža pozīciju (ON/OFF) un atvienošanas iemeslu (pārslodze/īssavienojums).

Mūsu padoms: ja jūsu vadības sistēmai ir jānošķir manuāla izslēgšana no kļūdas izslēgšanas, jums ir jānorāda šis piederums. Standarta palīgkontakti vien nevar atšķirt atšķirību, bet mūsējie var.

Divfunkciju dizains: viens modulis, divi signāli

CDADA MCB trauksmes un palīgkontaktam ir divi neatkarīgi pārsūtīšanas kontakti ar gudru mehānisko selektoru:

★ Dzeltens indikators pie “A”: abi kontakti darbojas kā palīgkontakti → signalizē MCB IESLĒGTS/IZSLĒGTS stāvokli

★ Dzeltens indikators pie “AL”:

★ Kreisais kontakts = palīgierīce (ON/OFF statuss)

★ Labais kontakts = trauksme (aktivizējas tikai tad, kad MCB atslēdzas bojājuma dēļ)

★ Tas nozīmē, ka varat savienot:

★ Zaļā gaisma, kas norāda “ieslēgt”

★ Sarkanā gaisma vai PLC ieeja, lai aktivizētu "kļūdas trauksmi"

★ Viss no viena DAB7-63 MCB pievienojumprogrammas moduļa.

Tehniskās specifikācijas

Svarīgi: šo piederumu nevar izmantot atsevišķi — tas ir jāuzstāda tieši uz DAB7-63 MCB.

Uzstādīšanas rokasgrāmata (no mūsu lauka inženieriem)

★ Lai nodrošinātu drošu un uzticamu darbību, veiciet šīs darbības:

★ Pirms uzstādīšanas izslēdziet ķēdi.

★ Bīdiet DAB7-FL moduli uz DAB7-63 MCB kreiso pusi, līdz tas noklikšķ.

★ Nostipriniet ar komplektā iekļauto abpusējo lenti (vibrācijas izturībai).

★ Pievienojiet vadus 4 spailēm (2 katrai kontaktu grupai):

★ Izmantojiet kreiso pāri palīgierīcēm (statusam)

★ Izmantojiet pareizo pāri trauksmei (brauciena noteikšanai)

★ Iestatiet dzelteno selektoru uz “AL”, ja nepieciešama kļūdu trauksmes funkcionalitāte.

★ Pārbaude: manuāli izslēdziet MCB — tikai trauksmes kontaktam ir jāmaina stāvoklis bojājuma laikā.

★ Pro padoms: skaidri marķējiet savus vadus! Daudzi tehniķi jauc palīgsignālus un trauksmes signālus nodošanas ekspluatācijā laikā.

Kad jums vajadzētu izmantot šo standarta palīgkontakta vietā?

Tipiski pielietojumi:

★ Datu centra PDU uzraudzība

★ Saules kombainu kastes

★ Industriālie vadības paneļi

★ Ēku vadības sistēmas (BMS)

★ Lifta vai HVAC drošības ķēdes

Bieži uzdotie jautājumi

1. jautājums: Vai es varu to izmantot ne-CDADA MCB?

A1: Nē. DAB7-FL ir mehāniski un pēc izmēriem paredzēts tikai CDADA DAB7-63 slēdžiem. Tas nederēs Schneider, ABB vai Siemens MCB.

Q2: Kā trauksmes kontakts faktiski darbojas?

A2: MCB iekšpusē izslēgšanas fiksatora mehānisms termiskās/magnētiskās kļūmes gadījumā pārvietojas atšķirīgi, salīdzinot ar manuālu izslēgšanu. DAB7-FL nosaka šo mehānisko atšķirību un aktivizē trauksmes kontaktu tikai reālu kļūdu gadījumā.

3. jautājums: vai abiem kontaktiem ir jābūt savienotiem?

A3: ne vienmēr. Varat izmantot tikai palīgierīci, tikai modinātāju vai abus — atkarībā no vadības loģikas. Modulis sniedz jums elastību.

Q4: Vai tas ir piemērots līdzstrāvas saules enerģijas lietojumiem?

A4: Jā! Ar DC-12 reitingu 110V/0,5A, tas ir ideāli piemērots saules enerģijas stīgu uzraudzībai, kur nepieciešams attālināti noteikt PV masīva defektus.

Q5: Kāpēc izvēlēties CDADA, nevis vispārīgus zīmolus?

A5: jo mēs piedāvājam:

● Patiesa kļūdu diskriminācija (ne tikai pozīcijas noteikšana)

● Nevainojama integrācija ar DAB7 MCB — bez adaptera plāksnēm

● Rūpnīcā pārbaudīts mehāniskais savienojums – nav atskaņošanas vai trūkst signālu

● Skaidrs vizuāls indikators (dzeltens karogs) lauka pārbaudei

● Globālie sertifikāti (CE, CB, RoHS) projektiem bez problēmām

Nobeiguma piezīme no CDADA R&D

Mūsdienu elektriskajās sistēmās ar “ieslēgšanu/izslēgšanu” vien nepietiek — ir nepieciešama inteliģence. Mūsu MCB trauksmes un palīgkontakts pārvērš vienkāršu pārtraucēju par diagnostikas mezglu, palīdzot jums izveidot viedākus un drošākus paneļus. Un, tā kā to ir izstrādājusi tā pati komanda, kas izstrādā MCB, jūs iegūstat perfektu sinerģiju — bez minējumiem. — CDADA produktu izstrādes komanda

Vai esat gatavs pasūtīt? Mēs piedāvājam:

● Lielapjoma atlaides paneļu būvētājiem

● Iepriekš samontētas MCB + DAB7-FL vienības (taupiet darbu)

● Bezmaksas elektroinstalācijas shēmas un PLC loģikas piemēri
