Praktiska rokasgrāmata par slēdžu korpusiem

2026-08-25 0 Atstājiet man ziņu

Kas ir MCCB?

MCCB —formēta korpusa ķēdes pārtraucējs— ir zemsprieguma aizsargierīce, kas automātiski atvieno ķēdi, kad tā konstatē pārslodzes vai īssavienojuma apstākļus. Atšķirībā no drošinātāja, to var atiestatīt un atkārtoti izmantot pēc brauciena. Formētā korpusa iekšpusē termomagnētiskais izslēgšanas mehānisms veic divus uzdevumus: termiskais elements reaģē uz ilgstošu pārslodzi, bet magnētiskais elements nekavējoties reaģē uz īssavienojuma defektiem. Rezultāts ir aizsardzība, kas atbilst reālās elektriskās slodzes uzvedībai.

Kad izvēlēties MCCB: galvenie ienākošie padevēji, trīsfāzu sadales paneļi, lielas motora ķēdes vai jebkura vieta, kur iespējamā īssavienojuma strāva pārsniedz to, ko MCB var pārtraukt.

Kad pietiek ar MCB: pēdējās apakšshēmas ar nelielu slodzi un zemu bojājumu līmeni — dzīvojamo paneļu, apgaismojuma un kontaktligzdu ķēdes.

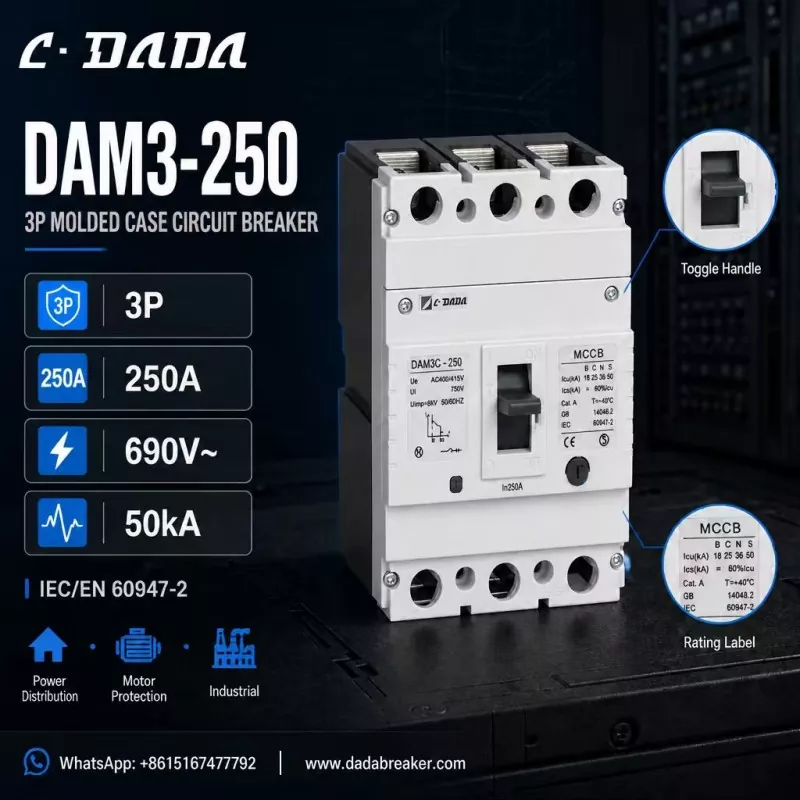

250A three-pole MCCB

Kā izvēlēties pareizo MCCB

Nominālā strāva (in)

1. — atbilst nepārtrauktai slodzei un nodrošina brīvu vietu motoru palaišanas strāvām.

Pārrāvuma jauda (Icu / Ics)

2. — jābūt lielākai par paredzamo īssavienojuma strāvu uzstādīšanas vietā. Jo augstāks kļūdas līmenis, jo augstāks Icu jums nepieciešams.

Poļi

3. — 3P trīsfāzu sistēmām, 4P kur arī vajag atvienot neitrālu.

Sprieguma rādītāji

4. — pārbaudīt nominālo darba spriegumu (Ue), izolācijas spriegumu (Ui) un impulsa noturību (Uimp) pret sistēmu.

Standarti un sertifikācija

5. — IEC/EN 60947-2 atbilstība un CE marķējums ir starptautisku projektu bāzes līnija.

Pieteikums

6. — motora aizsardzībai, elektroenerģijas sadalei un rūpnieciskām iekārtām var būt nepieciešami dažādi rāmja nomināli un atvienošanas raksturlielumi.

Kā izskatās precīzi norādīts 250A MCCB:

Lai to padarītu konkrētu, apsveriet DAM3-250 no C·DADA Electric — 250 A trīspolu MCCB, kas ilustrē, ko meklēt šīs klases ierīcēs:

3P konfigurācija

● ar 250A nominālo strāvu (In), piemērots trīsfāzu sadales paneļiem

Sprieguma rādītāji:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Pārtraukšanas jauda līdz 50kA

● — Icu 18/25/36/50 kA visos B/C/N/S variantos, lai uzstādītāji varētu saskaņot kļūdu līmeņus dažādos tīkla punktos.

IEC/EN 60947-2 un GB 14048.2 atbilstība

● CE marķējums, ar skaidru IESLĒGŠANAS/IZSLĒGŠANAS rokturi redzamam darbības statusam

● Izstrādāts elektroenerģijas sadalei, motora aizsardzībai un rūpnieciskiem lietojumiem

Šīs specifikācijas loģika: 250 A, 3 polu rāmis ar 50 kA klases pārrāvuma jaudu apmierina lielāko daļu paneļu būvētāju un darbuzņēmēju vajadzību — no galvenajiem sadales paneļiem līdz motora padeves shēmām —, savukārt vairāki Icu varianti ļauj jums pielāgot izmaksas, salīdzinot ar faktiskajiem kļūdu līmeņiem.

Atlases ieteikums

● Gala ķēdēm līdz ~125A ar zemu kļūdu līmeni MCB ir ekonomiska izvēle.

● Galvenajai sadalei, motora aizsardzībai un rūpnieciskajai sadales iekārtai izvēlieties MCCB ar pārtraukuma jaudu, kas pārsniedz iekārtas iespējamo īssavienojuma strāvu.

● Ja rodas šaubas, palieliniet pārtraukuma jaudu par vienu klasi: izmaksu atšķirība ir maza, savukārt aizsardzības rezerve var būt atšķirība starp nelielu defektu un lielu pārtraukumu.

Bieži uzdotie jautājumi

J: Kas ir MCCB?

A: Aformēta korpusa ķēdes pārtraucējsir atiestatāma zemsprieguma aizsargierīce, kas atvieno ķēdi pārslodzes vai īssavienojuma gadījumā, kas paredzēta lielākai strāvai un bojājumu līmeņiem nekā miniatūrs ķēdes pārtraucējs.

J: Ko Icu nozīmē MCCB?

A: Icu ir maksimālā īssavienojuma pārtraukšanas jauda — maksimālā bojājuma strāva, ko slēdzis var pārtraukt. Ics ir pakalpojuma pārtraukuma jauda, līmenis, ko tas var atkārtoti pārtraukt un palikt darboties.

J: Kā izvēlēties MCCB pārrāvuma spēju?

A: Izvēlieties Icu vērtību, kas ir augstāka par paredzamo īssavienojuma strāvu uzstādīšanas vietā. Sadales paneļiem ar lielu transformatora jaudu vai gariem rūpnieciskiem padevējiem parasti nepieciešamas 36–50 kA klases ierīces.

J: Kas ir DAM3-250 MCCB?

A: DAM3-250 ir C·DADA Electric 250 A trīspolu korpusa automātiskais slēdzis, ar nominālo spriegumu līdz 690 V ar pārrāvuma jaudu līdz 50 kA, elektroenerģijas sadalei, motora aizsardzībai un rūpnieciskiem lietojumiem.
