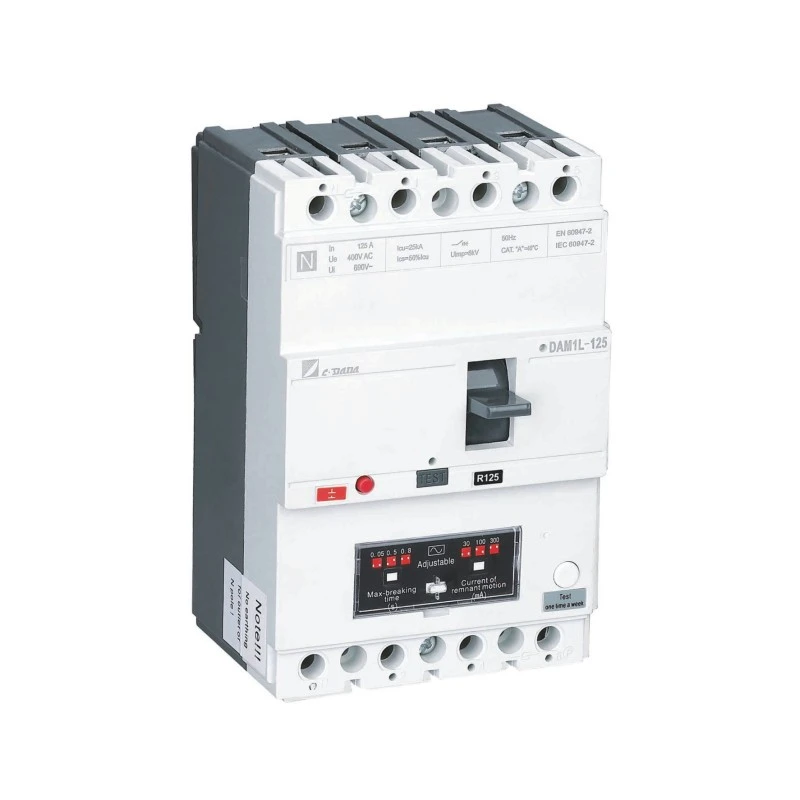

AnMCCB ar aizsardzību pret noplūdēmvienā saskaņotā risinājumā apvieno parastās formas slēdžu funkcijas ar noplūdes strāvas aizsardzību. Komerciālām ēkām, rūpnieciskām iekārtām, iekārtu ražotājiem un elektriskajiem darbuzņēmējiem tas var atrisināt kopīgu problēmu: aizsargāt strāvas ķēdi no pārslodzes un īssavienojumiem, vienlaikus atklājot potenciāli bīstamu noplūdes strāvu.
Galvenais nav vienkārši izvēlēties slēdžus ar vairāk funkcijām. Ierīcei jāatbilst sistēmas spriegumam, nominālajai strāvai, īssavienojuma apstākļiem, polu konfigurācijai, noplūdes strāvas iestatījumam, uzstādīšanas videi un koordinācijas prasībām. Šajā rokasgrāmatā ir izskaidrots, kā tehnoloģija darbojas, kādas problēmas tā risina un kas pircējiem jāpārbauda, pirms tiek norādīts MCCB ar aizsardzību pret noplūdēm.
Satura rādītājs
- 1. Kas ir MCCB ar aizsardzību pret noplūdēm?
- 2. Kā darbojas aizsardzība pret noplūdēm?
- 3. Kādas elektriskās problēmas tā var novērst?
- 4. Kāpēc apvienot MCCB un noplūdes aizsardzību?
- 5. Kur tiek izmantots MCCB ar aizsardzību pret noplūdēm?
- 6. Kas pircējiem jāpārbauda pirms atlases?
- 7. Izskaidroti galvenie parametri
- 8. MCCB ar aizsardzību pret noplūdi salīdzinājumā ar atsevišķām aizsardzības ierīcēm
- 9. Uzstādīšanas un apkopes apsvērumi
- 10. Shanghai DaDa Electric Co., Ltd. un noplūdes aizsardzības risinājumi
- 11. Bieži uzdotie jautājumi
- 12. Secinājums
1. Kas ir MCCB ar aizsardzību pret noplūdēm?
Formēts korpusa ķēdes pārtraucējs, ko parasti sauc par MCCB, ir paredzēts, lai aizsargātu zemsprieguma elektriskās ķēdes pret tādiem apstākļiem kā pārslodze un īssavienojums. Atšķirībā no pamata aizsargslēdža, MCCB var izvēlēties plašā strāvas jaudas un pārtraukšanas jaudas diapazonā, padarot to piemērotu komerciālām un rūpnieciskām sadales sistēmām.
AnMCCB ar aizsardzību pret noplūdēmšīm parastajām aizsardzības funkcijām pievieno atlikušās strāvas vai zemes noplūdes noteikšanu. Kad tiek konstatēta neparasta noplūdes strāva un tā sasniedz konfigurēto darbības līmeni, aizsardzības mehānisms var aktivizēt atvienojumu un atvienot skarto ķēdi.
Šī kombinācija ir īpaši noderīga, ja elektrokonstruktori vēlas vairākus aizsardzības slāņus, neradot nevajadzīgi sarežģītu paneļu izkārtojumu. Komerciālie produkti ir pieejami kā integrēti MCCB-plus-noplūdes strāvas risinājumi vai kā MCCB apvienojumā ar saderīgiem atlikušās strāvas moduļiem. IEC 60947-2 ietver prasības automātiskiem slēdžiem, kas ietver aizsardzību pret noplūdes strāvu, savukārt ražotāji var nodrošināt dažādas konfigurācijas un regulēšanas diapazonus.
2. Kā darbojas aizsardzība pret noplūdēm?
Veselā elektriskā ķēdē strāvai, kas plūst caur izejošajiem vadītājiem, ir atbilstoši jāatbilst strāvai, kas atgriežas caur ķēdi. Noplūdes stāvoklis rodas, ja daļa no strāvas nonāk neparedzētā ceļā, piemēram, izolācijas pasliktināšanās, pievienota aprīkojuma vai personas saskarsmes ar sprieguma dēļ.
Aizsardzība pret noplūdi uzrauga atlikušo strāvu, kas saistīta ar šo nelīdzsvarotību. Ja izmērītā atlikušā strāva pārsniedz ierīces konfigurēto darbības slieksni, aizsardzības sistēma nosūta izslēgšanas signālu uz MCCB mehānismu.
Atkarībā no izstrādājuma konstrukcijas aizsardzība pret noplūdēm var nodrošināt regulējamu atlikušo darba strāvu, laika aizkavi, testa funkcionalitāti, trauksmes indikāciju vai citas uzraudzības funkcijas. Komerciālie MCCB noplūdes aizsardzības produkti parāda, ka jutīguma un aizkaves iestatījumi var ievērojami atšķirties atkarībā no paredzētā lietojuma.
Kāpēc tas atšķiras no pārslodzes aizsardzības?
Aizsardzība pret pārslodzi un noplūdes aizsardzība reaģē uz dažādām problēmām. Pārslogota ķēde var uzņemt pārmērīgu strāvu, jo ir pievienots pārāk daudz slodžu vai aprīkojums darbojas, pārsniedzot paredzēto jaudu. Tomēr noplūdes kļūme attiecas uz strāvu, kas izplūst no paredzētā vadošā ceļa.
Tāpēc, vienkārši palielinot pārslodzes aizsardzības spēju, tas automātiski nenodrošina piemērotu aizsardzību pret noplūdēm. Projektējot elektroenerģijas sadales sistēmu, abas funkcijas jāapsver atsevišķi.
3. Kādas elektriskās problēmas tā var novērst?
Rūpnīcās, komerciālajās ēkās un infrastruktūras projektos izmantotās elektriskās iekārtas var darboties ilgu laiku prasīgos apstākļos. Mitrums, putekļi, izolācijas novecošanās, mehāniski bojājumi, uzstādīšanas kļūdas un aprīkojuma nolietošanās var veicināt neparastus strāvas ceļus.
Bojāta vai novecojusi izolācija var radīt neparedzētus strāvas ceļus, kas var nedarboties kā parasts īssavienojums.
Aizsardzība pret atlikušo strāvu var palīdzēt noteikt noplūdes apstākļus, kas prasa ātru ķēdes atvienošanu.
Aizsardzības funkciju apvienošana var vienkāršot izkārtojumu salīdzinājumā ar vairāku neatkarīgu komponentu izmantošanu.
Faktiskais aizsardzības līmenis ir atkarīgs no visas elektriskās sistēmas, ierīces konfigurācijas un uzstādīšanas apstākļiem. Tāpēc MCCB ar aizsardzību pret noplūdi ir jāuzskata par daļu no pareizi izstrādātas aizsardzības shēmas, nevis kā universāls risinājums katram elektriskam apdraudējumam.
4. Kāpēc apvienot MCCB un noplūdes aizsardzību?
Daudziem elektriskiem projektiem galvenā pievilcība ir spēja izpildīt vairākas aizsardzības prasības saskaņotā ierīces izkārtojumā. Tas var būt vērtīgi, ja paneļa telpa, uzstādīšanas laiks un sistēmas koordinācija ir svarīga.
1. Vairākas aizsardzības funkcijas
Pareizi konfigurēta ierīce var nodrošināt aizsardzību pret pārslodzi, īssavienojumu un atlikušo strāvu tajā pašā aizsardzības arhitektūrā. Tādējādi inženieriem ir vieglāk izveidot definētu padeves vai sadales ķēdes aizsardzības stratēģiju.
2. Efektīvāks paneļa dizains
Integrēti vai cieši saskaņoti aizsardzības komponenti var samazināt vajadzību pēc atsevišķām ierīcēm, vadiem un montāžas pasākumiem. Pret noplūdes strāvu aizsargāto MCCB ražotāji kā praktiskas priekšrocības īpaši izceļ kompaktu uzstādīšanu un samazinātas komponentu prasības.
3. Regulējama aizsardzība
Daži produkti nodrošina regulējamus atlikušās strāvas sliekšņus un laika aizkavi. Tas ļauj aizsardzības izkārtojumu pielāgot dažādām shēmām, nevis paļauties uz vienu fiksētu iestatījumu katram lietojumam.
4. Vieglāka sistēmas plānošana
Ja pārslodzes, īssavienojuma un noplūdes prasības tiek izskatītas kopā, inženieri var novērtēt visu aizsardzības stratēģiju, nevis atsevišķi atlasīt atsevišķus komponentus.
5. Kur tiek izmantots MCCB ar aizsardzību pret noplūdēm?
Piemērotais pielietojums ir atkarīgs no elektriskās konstrukcijas, vietējām prasībām un izstrādājuma specifikācijām. Tipiskās pielietojuma jomas ir:
- Tirdzniecības ēku sadales dēļi
- Rūpnieciskās elektroenerģijas sadales sistēmas
- Rūpnīcas ražošanas iekārtas
- Motoru un mašīnu padevēji
- Darbnīcas un ražošanas telpas
- Infrastruktūras un inženierkomunikāciju iekārtas
- Elektroiekārtas, kurām nepieciešama zemējuma noplūdes uzraudzība
- Sadales sistēmas, kur paneļu telpa ir ierobežota
- Projekti, kuriem nepieciešama koordinēta pārslodzes, īssavienojuma un noplūdes strāvas aizsardzība
MCCB tiek plaši izmantoti rūpnieciskajā un komerciālajā izplatīšanā, jo to pašreizējie reitingi un pārtraukšanas iespējas var aptvert lietojumus ārpus tipiskā mazo atzaru slēdžu klāsta.
6. Kas pircējiem jāpārbauda pirms atlases?
Izvēloties MCCB ar aizsardzību pret noplūdi, pamatojoties tikai uz nominālo strāvas stiprumu, uzstādīšanas laikā var rasties problēmas. Pirms modeļa apstiprināšanas pircējiem ir jāsniedz ražotājam vai elektroinženierim pietiekama sistēmas informācija.
- Nominālā strāva:Nosakiet paredzamo nepārtraukto slodzi un izvēlieties piemērotu strāvas vērtību, pamatojoties uz visu ķēdes dizainu.
- Darba spriegums:Apstipriniet sistēmas spriegumu un to, vai produkts ir piemērots paredzētajam maiņstrāvas lietojumam.
- Stabu skaits:Pārbaudiet, vai sistēmai ir nepieciešama 3P, 4P vai cita konfigurācija.
- Īssavienojuma iespēja:Pārbaudiet pieejamo iespējamo bojājuma strāvu un pārliecinieties, ka slēdžam ir atbilstošs pārtraukuma jaudas līmenis.
- Noplūdes jutība:Nosakiet atlikušo darba strāvu, kas nepieciešama paredzētajai aizsardzības stratēģijai.
- Laika aizkave:Apsveriet, vai ir nepieciešama tūlītēja darbība vai ar laiku aizkavēta reakcija, lai veiktu koordināciju ar augšup vai pakārtotām ierīcēm.
- Uzstādīšanas nosacījumi:Pārskatiet apkārtējās vides temperatūru, korpusu, mitrumu, augstumu un citus būtiskus vides faktorus.
- Standarti un sertifikāti:Apstipriniet mērķa tirgū nepieciešamos standartus un apstiprinājumus.
7. Izskaidroti galvenie parametri
Sekojošie parametri ir īpaši svarīgi, salīdzinot dažādus MCCB noplūdes aizsardzības produktus.
| Parametrs | Kāpēc tas ir svarīgi | Kas pircējiem jāapstiprina |
|---|---|---|
| Nominālā strāva (in) | Nosaka strāvas līmeni, kas paredzēts ķēdes pārtraucējam noteiktos apstākļos. | Pieskaņojiet slēdzi ķēdes slodzei un vadītāja konstrukcijai. |
| Nominālais spriegums (Ue) | Nosaka lietojumprogrammas elektrisko darba spriegumu. | Apstipriniet saderību ar sistēmas spriegumu. |
| Pārrāvuma jauda | Norāda bojājuma strāvu, kuru slēdzis var droši pārtraukt noteiktos testa apstākļos. | Salīdziniet produkta vērtējumu ar pieejamo īssavienojuma strāvu. |
| Noplūdes strāvas iestatījums | Nosaka atlikušās strāvas līmeni, pie kura darbojas aizsardzība pret noplūdi. | Apstipriniet nepieciešamo jutību un regulēšanas diapazonu. |
| Laika aizkave | Var palīdzēt koordinēt aizsardzību pret noplūdēm ar citām aizsargierīcēm. | Pārbaudiet, vai vajadzīgā atbilde ir tūlītēja vai aizkavēta. |
| Poļu skaits | Nosaka, kuri vadītāji ir pārslēgti un aizsargāti. | Apstipriniet 3P, 4P vai citu nepieciešamo konfigurāciju. |
| Standarti | Nodrošina produktu veiktspējas un testēšanas sistēmu. | Pārbaudiet piemērojamās IEC, reģionālās un projekta prasības. |
Piemēram, pašreizējie komerciālie izstrādājumi ar noplūdes strāvas aizsardzību var piedāvāt dažādas nominālās strāvas, polu konfigurācijas, darba sprieguma un pārtraukuma jaudas kombinācijas. Šīs specifikācijas vienmēr ir jāsalīdzina ar faktisko produkta datu lapu, nevis jāpieņem tikai no produkta kategorijas.
8. MCCB ar aizsardzību pret noplūdi salīdzinājumā ar atsevišķām aizsardzības ierīcēm
Tehniski piemēroti var būt gan integrēti, gan atsevišķi aizsardzības pasākumi. Labāka konfigurācija ir atkarīga no projekta elektriskās arhitektūras, telpas prasībām, koordinācijas stratēģijas un iepirkuma vēlmēm.
| Apsvēršana | MCCB ar aizsardzību pret noplūdi | Atsevišķa aizsardzības vienošanās |
|---|---|---|
| Paneļa izkārtojums | Var nodrošināt kompaktu izkārtojumu. | Var būt nepieciešama papildu vieta montāžai. |
| Elektroinstalācija | Var samazināt savstarpējo savienojumu starp atsevišķiem aizsardzības komponentiem. | Var būt nepieciešama papildu elektroinstalācija un koordinācija. |
| Aizsardzības funkcijas | Izstrādāts, pamatojoties uz kombinētu aizsardzības izkārtojumu. | Funkcijas var izvēlēties neatkarīgi. |
| Apkope | Mazāks atsevišķu komponentu skaits var vienkāršot pārbaudi. | Atsevišķas sastāvdaļas var nomainīt atsevišķi atkarībā no konstrukcijas. |
| Pielāgošana | Atkarīgs no pieejamajām slēdža un noplūdes aizsardzības konfigurācijām. | Var piedāvāt elastību, apvienojot dažādas ierīces. |
Svarīgi ir tas, ka integrācija automātiski nenozīmē piemērotību. Izvēlētajai kombinācijai joprojām jāatbilst instalācijas elektriskajām prasībām.
9. Uzstādīšanas un apkopes apsvērumi
Pareiza uzstādīšana ir tikpat svarīga kā pareiza slēdža izvēle. Pat labi izstrādāts MCCB ar aizsardzību pret noplūdēm var nenodrošināt paredzēto veiktspēju, ja elektroinstalācija, zemējuma izkārtojums, iestatījumi vai uzstādīšanas vide ir nepareizi.
Rūpīgi pārbaudiet vadu
Ievērojiet ražotāja elektroinstalācijas shēmu un uzstādīšanas instrukcijas. Fāzes un nulles vadiem, ja tādi ir, jābūt pareizi izvietotiem, lai atlikušās strāvas noteikšanas sistēma darbotos kā paredzēts.
Pārbaudiet noplūdes iestatījumu
Nedomājiet, ka automātiski ir piemērots zemākais pieejamais noplūdes strāvas iestatījums. Iestatījumam jāatbilst paredzētajai aizsardzības funkcijai un ķēdes elektriskajiem parametriem.
Apsveriet selektivitāti
Lielās sadales sistēmās var būt vairākas aizsargierīces. To darbības raksturlielumi ir jāpārskata kopā, lai atbilstoša pakārtota kļūme nevajadzīgi neatvienotu daudz lielāku iekārtas daļu.
Veikt funkcionālo testēšanu
Ja izstrādājums nodrošina testēšanas funkciju, testēšanai jāievēro ražotāja ieteiktā procedūra un uzstādīšanai piemērojamās prasības. Dažas atlikušās strāvas ierīces nodrošina pārbaudes funkcijas un papildu uzraudzības funkcijas.
10. Shanghai DaDa Electric Co., Ltd. un noplūdes aizsardzības risinājumi
Shanghai DaDa Electric Co., Ltd. nodrošina MCCB risinājumus, kas izstrādāti lietojumprogrammām, kurās parastajai ķēdes aizsardzībai un aizsardzībai pret noplūdēm ir jādarbojas kopā. Tā DAM1L sērija ir MCCB piemērs ar integrētu noplūdes strāvas aizsardzību, kas paredzēts lietojumiem, tostarp ēku elektriskajām sistēmām, rūpniecības objektiem un citām zemsprieguma sadales vidēm.
Produkta informācijā ir norādītas tādas konfigurācijas kā četru polu konstrukcija, plašs nominālās strāvas diapazons un regulējama zemējuma noplūdes aizsardzība. Atkarībā no modeļa noplūdes darba strāvu var konfigurēt noteiktā diapazonā, ļaujot pielāgot aizsardzības stratēģiju dažādiem lietojumiem.
Aizjūras pircējiem, izplatītājiem, paneļu būvētājiem un elektrouzņēmējiem visnoderīgākā pieeja ir nodrošināt piegādātāju ar projekta prasībām pirms piedāvājuma pieprasīšanas. Tas palīdz noteikt, vai paredzētajā konfigurācijā ir pieejams nepieciešamais strāvas stiprums, polu izvietojums, noplūdes iestatījums, pārrāvuma jauda un sertifikācija.
Informācija, kas jāiekļauj pieprasījumā
- Nepieciešamā nominālā strāva
- Sistēmas spriegums un frekvence
- Stabu skaits
- Nepieciešamā noplūdes strāvas jutība
- Nepieciešamā laika aizkaves funkcija
- Paredzamā īssavienojuma strāva vai nepieciešamā pārtraukuma jauda
- Instalācijas vide
- Mērķa tirgus un sertifikācijas prasības
- Nepieciešamais daudzums
- OEM vai pielāgotas prasības, ja tādas ir
Šo detaļu norādīšana sākumā var padarīt tehnisko komunikāciju efektīvāku un samazināt risku, ka tiks izvēlēts slēdzis, kas neatbilst galīgajai instalācijai.
11. Bieži uzdotie jautājumi
Aizsardzība pret noplūdi nosaka atlikušo strāvu, ko izraisa neparedzēts strāvas ceļš, un var izraisīt slēdža atslēgšanu, kad tiek sasniegts konfigurētais darbības slieksnis. Tas risina citus nosacījumus nekā parastā pārslodzes un īssavienojuma aizsardzība.
Nē. Parasts MCCB nodrošina tādas funkcijas kā aizsardzība pret pārslodzi un īssavienojumiem, savukārt pret noplūdēm aizsargāta konfigurācija papildina atlikušās strāvas noteikšanu un aizsardzību.
Aizsardzība pret noplūdēm var palīdzēt atklāt noteiktus neparastus strāvas ceļus, kas var veicināt elektriskās strāvas apdraudējumu. Tomēr ugunsgrēka novēršana ir atkarīga no visas elektroinstalācijas, iekārtu stāvokļa, aizsardzības iestatījumiem un piemērojamiem drošības pasākumiem.
Nav neviena iestatījuma, kas piemērots katrai instalācijai. Atbilstošā vērtība ir atkarīga no aizsardzības mērķa, ķēdes raksturlielumiem, aprīkojuma un piemērojamām elektriskām prasībām. Iestatījums jānosaka kvalificētam personālam.
MCCB konfigurācija parasti tiek veidota, izmantojot parastās ķēdes pārtraucēja aizsardzības funkcijas, taču precīzas aizsardzības funkcijas ir atkarīgas no konkrētā modeļa un izslēgšanas bloka konfigurācijas. Vienmēr pārbaudiet ražotāja tehnisko dokumentāciju.
IEC 60947-2 ir svarīgs standarts zemsprieguma jaudas slēdžiem, un tajā ir ietvertas prasības, kas attiecas uz slēdžiem, kas ietver aizsardzību pret noplūdes strāvu. Var tikt piemēroti arī reģionālie standarti un konkrēta projekta prasības.
Jā, piemērotus modeļus var izmantot rūpnieciskajā sadalē un iekārtās, ja to elektriskie rādītāji, aizsardzības raksturlielumi un vides specifikācijas atbilst iekārtai.
Nodrošiniet nepieciešamo strāvu, spriegumu, stabus, pārtraukuma jaudu, noplūdes strāvas iestatījumu, laika aizkaves prasības, uzstādīšanas nosacījumus, daudzumu un mērķa sertifikāciju. Tas sniedz ražotājam pietiekami daudz informācijas, lai ieteiktu atbilstošu konfigurāciju.
12. Secinājums
MCCB ar aizsardzību pret noplūdi attiecas uz divām svarīgām elektriskās aizsardzības jomām: parasto pārstrāvas aizsardzību un atlikušās strāvas noteikšanu. Apvienojot šīs funkcijas saskaņotā risinājumā, tas var palīdzēt vienkāršot elektroenerģijas sadales projektus, kur svarīga ir elektriskā drošība, paneļu telpa un sistēmas koordinācija.
Vissvarīgākais solis ir skatīties tālāk par produkta nosaukumu. Nominālā strāva, darba spriegums, pārtraukuma jauda, polu konfigurācija, noplūdes jutīgums, laika aizkave, uzstādīšanas nosacījumi un piemērojamie standarti ietekmē to, vai konkrētais MCCB ir piemērots projektam.
Pircējiem, kuri novērtē pret noplūdi aizsargātus MCCB komerciālām ēkām, rūpnieciskām iekārtām, sadales paneļiem vai oriģinālo iekārtu ražotājiem, visdrošākais veids, kā noteikt piemērotu konfigurāciju, ir darbs tieši no faktiskajām elektriskajām prasībām.
