Šajā rokasgrāmatā ir izskaidrots, kā darbojas 6 kA maiņstrāvas miniatūrais automātiskais slēdzis, ko patiesībā nozīmē 6 kA reitings, kā B, C un D izslēgšanas līknes ietekmē veiktspēju un kā izvēlēties atbilstošu nominālo strāvu un polu konfigurāciju. Tas arī identificē izplatītākās iepirkumu kļūdas un nodrošina praktisku kontrolsarakstu inženieriem, darbuzņēmējiem un pircējiem, kuri novērtē MCB risinājumus no tādiem ražotājiem kā, piemēram,Shanghai DaDa Electric Co., Ltd.
Satura rādītājs
- Kas ir 6kA maiņstrāvas miniatūras slēdži?
- Kāpēc 6kA pārrāvuma jaudai ir nozīme?
- Kā maiņstrāvas miniatūras ķēdes pārtraucējs aizsargā ķēdi?
- Kurus tehniskos parametrus pircējiem vajadzētu pārbaudīt?
- Kā B, C un D brauciena līknes ietekmē atlasi?
- Kur parasti tiek izmantoti 6 kA maiņstrāvas miniatūrie slēdži?
- Kādas problēmas var novērst pareizais MCB?
- Kā pircēji var izvēlēties piemērotu 6kA MCB?
- Biežākās atlases kļūdas, no kurām jāizvairās
- Kāpēc strādāt ar pieredzējušu MCB ražotāju?
- Bieži uzdotie jautājumi
- Sazinieties ar Shanghai DaDa Electric Co., Ltd.

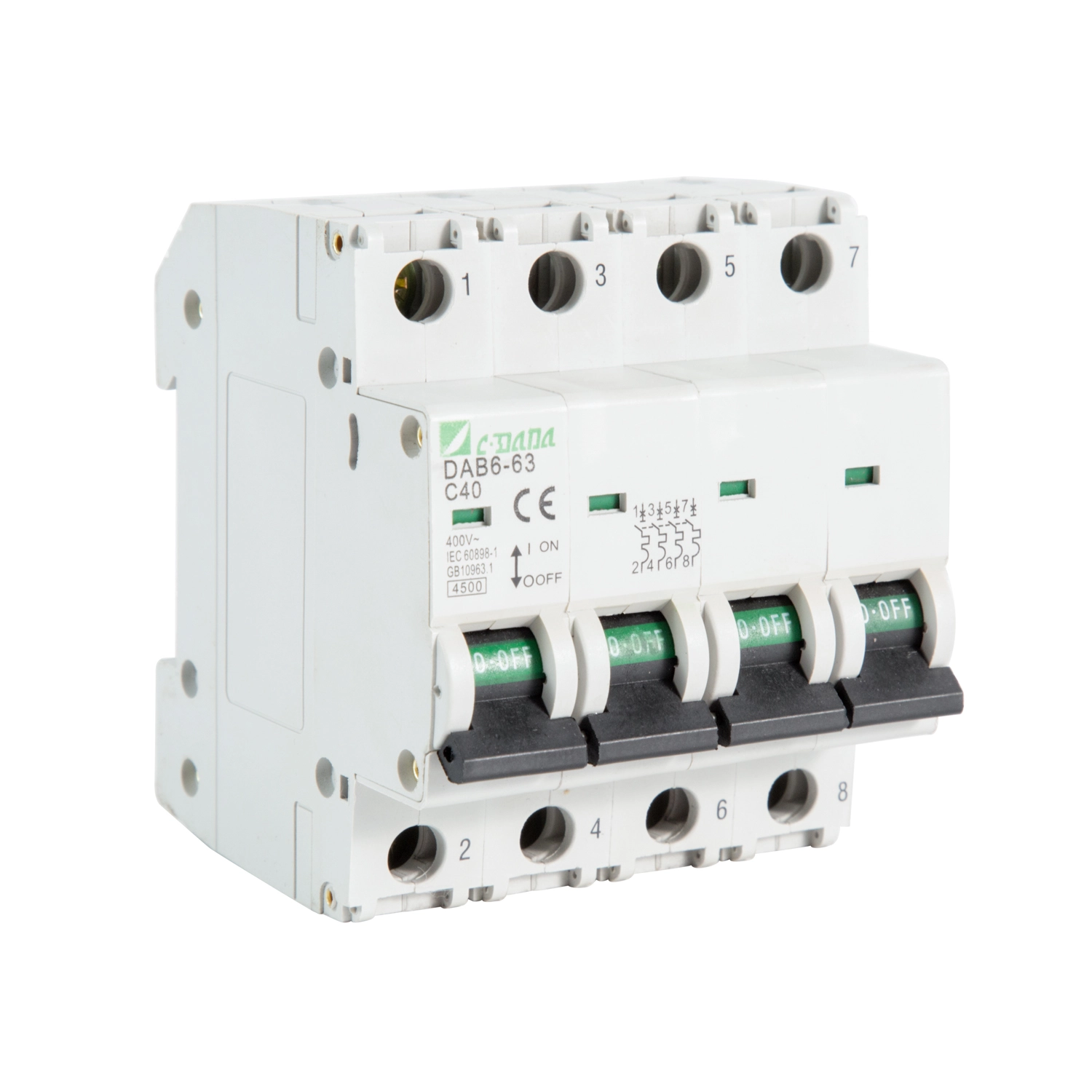

Kas ir 6kA maiņstrāvas miniatūras slēdži?
Miniatūrs ķēdes pārtraucējs, ko parasti sauc par MCB, ir aizsargājoša komutācijas ierīce, kas paredzēta, lai automātiski atvienotu elektrisko ķēdi, ja rodas neparasti strāvas apstākļi. Atšķirībā no tradicionālā drošinātāja, MCB parasti var atiestatīt pēc defekta novēršanas, padarot to ērtu atkārtotai darbībai un apkopei.
Termins6kAattiecas uz slēdža nominālo īssavienojuma pārtraukuma jaudu piemērojamos testa apstākļos. Vienkārši izsakoties, 6kA MCB ir paredzēts, lai droši pārtrauktu iespējamo īssavienojuma strāvu līdz 6000 ampēriem, ja ir izpildītas noteiktās prasības.
Produkti, kas atbilst standartam IEC/EN 60898-1, parasti norāda tādus parametrus kā nominālā strāva, nominālais spriegums, frekvence, pārtraukuma jauda un momentānas atvienošanas raksturlielumi. Komerciālie MCB diapazoni var piedāvāt 6 kA jaudu dažādiem strāvas stiprumiem un polu konfigurācijām.
6kA nav slēdža parastā darba strāva. Piemēram, 16A MCB ir paredzēts tā nominālās strāvas pārvadīšanai noteiktos apstākļos, savukārt 6kA skaitlis apraksta tā īssavienojuma pārtraukšanas spēju. Šīs divas specifikācijas atbild uz pilnīgi atšķirīgiem inženiertehniskajiem jautājumiem.
Kāpēc 6kA pārrāvuma jaudai ir nozīme?
Īssavienojumi var radīt ļoti lielas strāvas ļoti īsā laika periodā. Ja aizsargierīce nevar droši pārtraukt tās uzstādīšanas vietā pieejamo bojājuma strāvu, sekas var būt nopietni kontaktu bojājumi, pārmērīgs karstums, iekārtas kļūme vai bīstama elektriskā loka izbūve.
Tāpēc pārrāvuma jaudu nevajadzētu izvēlēties tikai tāpēc, ka 6kA ir plaši pieejama specifikācija. Jānovērtē iespējamā īssavienojuma strāva uzstādīšanas vietā, un izvēlētajam slēdzim ir jābūt atbilstošai šīs sistēmas pārtraukuma spējai.
| Parametrs | Ko Tas Nozīmē | Kāpēc tas ir svarīgi |
|---|---|---|
| 6kA | Nominālā īssavienojuma pārtraukuma jauda | Nosaka, vai slēdzis var droši pārtraukt norādīto bojājuma strāvas līmeni |
| Nominālā strāva (in) | MCB parastais strāvas novērtējums | Jāsaskaņo ar vadītāja jaudu un paredzamo slodzi |
| Nominālais spriegums (Ue) | Darba spriegums lietojumprogrammai | Jābūt savietojams ar elektrisko sistēmu |
| Brauciena līkne | Nosaka momentānās magnētiskās atvienošanas diapazonu | Palīdz novērst traucējumus, vienlaikus saglabājot aizsardzību pret bojājumiem |
| Poļu skaits | Ieslēgto/aizsargāto vadītāju skaits | Jāatbilst ķēdes konfigurācijai |
Ražotāja specifikācijas parāda, ka 6 kA MCB ir pieejami virknei strāvas novērtējuma un sprieguma konfigurāciju, tostarp parastajām 230 V un 400 V maiņstrāvas sadales sistēmām.
Kā maiņstrāvas miniatūras ķēdes pārtraucējs aizsargā ķēdi?
Tipisks MCB apvieno termiskos un magnētiskos aizsardzības mehānismus. Šīs divas funkcijas risina dažādas elektriskās problēmas.
- Termiskā aizsardzība:Ilgstoša pārslodze uzsilda bimetāla elementu. Kad temperatūra sasniedz darbības slieksni, mehānisms atbrīvo un atver ķēdi.
- Magnētiskā aizsardzība:Liela īssavienojuma strāva rada spēcīgu magnētisku efektu, kas aktivizē momentānās izslēgšanas mehānismu, ātri atvienojot ķēdi.
- Manuāla pārslēgšana:MCB parasti var manuāli pārslēgt ķēdes izolēšanai apkopes vai uzstādīšanas darbu laikā.
Šī kombinācija padara MCB piemērotu ķēdēm, kurās jānovērš gan ilgstošas pārslodzes, gan pēkšņas īssavienojuma kļūdas. Mūsdienu MCB produktu klāstā parasti ir apvienoti termiskie un magnētiskie izlaidumi, un tie var nodrošināt B, C vai D raksturlielumus atkarībā no paredzētās slodzes.
Kurus tehniskos parametrus pircējiem vajadzētu pārbaudīt?
Pircēji bieži koncentrējas uz pašreizējo vērtējumu un cenu, vienlaikus neievērojot citus parametrus. Lai projekta specifikācija būtu uzticama, kopā jāpārbauda šādi raksturlielumi.
| Specifikācija | Tipisks apsvērums | Pircēja kontrolpunkts |
|---|---|---|
| Pārrāvuma jauda | 6kA | Apstipriniet, ka tā ir piemērota iespējamai bojājuma strāvai |
| Nominālā strāva | Atkarīgs no pielietojuma | Saskaņot ar slodzi un vadītāja kapacitāti |
| Nominālais spriegums | Parastie maiņstrāvas sadales spriegumi | Saskaņojiet sistēmas spriegumu |
| Biežums | Parasti norādīts 50/60 Hz | Apstipriniet saderību ar vietējo tīklu |
| Ceļojuma raksturojums | B/C/D | Saskaņojiet līkni ar slodzes iedarbināšanas raksturlielumiem |
| Polu konfigurācija | 1P, 1P+N, 2P, 3P, 4P atkarībā no produkta | Saskaņojiet vadu izkārtojumu |
| Montāža | DIN sliede ir izplatīta | Apstipriniet saderību ar sadales paneli |
| Standarti | IEC/EN 60898-1 vai cits piemērojams standarts | Ja nepieciešams, pieprasiet tehnisko dokumentāciju un sertifikāciju |
Produktu dokumentācijā no atzītu ražotāju šie parametri parasti ir sniegti kopā, nevis tiek uzskatīti par izolētu specifikāciju.
Kā B, C un D brauciena līknes ietekmē atlasi?
Brauciena līkne ir viens no svarīgākajiem lēmumiem, norādot MCB. Burts apraksta aptuveno diapazonu, kurā darbojas magnētiskā momentānā atbrīvošana attiecībā pret slēdža nominālo strāvu.
| Līkne | Tipisks magnētiskais izslēgšanas diapazons | Tipisks pielietojums |
|---|---|---|
| B | 3–5 × collas | Zemas iedarbināšanas slodzes, apgaismojums, pretestības ķēdes |
| C | 5–10 × collas | Universālas un vidēji induktīvās slodzes |
| D | 10–20 × collas | Lielākas ieslēgšanas slodzes, piemēram, noteikti motori un transformatori |
Šie diapazoni parasti tiek saistīti ar IEC 60898-1 MCB raksturlielumiem.
Piemēram, ja motors rada īslaicīgu palaišanas strāvu, kas vairākas reizes pārsniedz parasto darba strāvu, ļoti jutīga līkne var nevajadzīgi atslēgties palaišanas laikā. C-līknes vai D-līknes ierīce var būt piemērotāka atkarībā no aprīkojuma un visa ķēdes konstrukcijas.
Kur parasti tiek izmantoti 6 kA maiņstrāvas miniatūrie slēdži?
6kA maiņstrāvas miniatūrs ķēdes pārtraucējs var būt piemērots daudziem zemsprieguma lietojumiem, ja faktiskais bojājuma līmenis, spriegums, strāva un uzstādīšanas prasības atbilst ierīces specifikācijām.
- Dzīvojamā sadale:apgaismojuma ķēdes, kontaktligzdu ķēdes, sadzīves tehnikas un atzaru ķēdes.
- Tirdzniecības ēkas:biroju sadales paneļi, apgaismojuma sistēmas, mazumtirdzniecības telpas un mazas aprīkojuma shēmas.
- Rūpnieciskie vadības paneļi:palīgķēdes, vadības iekārtas, mazi motori un citas piemērotas zemsprieguma slodzes.
- Celtniecības pakalpojumi:Ar HVAC saistītās palīgķēdes, sūkņi, apgaismojums un vispārēja jaudas sadale, ja ir atbilstošas specifikācijas.
- Elektrības sadales skapji:zaru ķēdes aizsardzības un moduļu sadales sistēmas.
Faktiskais pielietojums vienmēr ir jāpārbauda saskaņā ar ražotāja produkta dokumentāciju un uzstādīšanas prasībām. Nekad nevajadzētu uzskatīt, ka 6 kA jauda ir piemērota jebkurai elektriskajai videi.
Kādas problēmas var novērst pareizais MCB?
Viena no lielākajām iepirkuma problēmām ir ne tikai tas, vai pārtraucējs darbojas, bet arī tas, vai tas darbojas konsekventi tādos apstākļos, kādos tas tika izvēlēts.
1. Pastāvīga pārslodze
Ķēde, kurā pārāk ilgi ir pārāk liela strāva, var izraisīt vadītāju uzkaršanu un priekšlaicīgu aprīkojuma nolietošanos. Termiskā atbrīvošana ir paredzēta, lai reaģētu uz ilgstošas pārslodzes apstākļiem.
2. Īsslēguma bojājumi
Piemērota pārrāvuma jauda ļauj MCB pārtraukt pārmērīgu bojājuma strāvu, nepārsniedzot ierīces noteikto pārtraukšanas spēju.
3. Traucējumu klupšana
Nepiemērota brauciena līkne var izraisīt nevajadzīgus pārtraukumus, kad iekārta ieslēdzas. B, C vai D raksturlielumu atbilstība slodzei palīdz atrisināt šo problēmu.
4. Sarežģīta apkope
Modulārais MCB var nodrošināt ērtu manuālu izolāciju, palīdzot elektriķiem identificēt atsevišķas ķēdes un strādāt pie tām, neizslēdzot visu sadales sistēmu.
5. Iepirkuma nenoteiktība
B2B projektos nepilnīgas tehniskās specifikācijas var izraisīt nepareizus produktus, aizkavētus apstiprinājumus vai nomaiņas izmaksas. Skaidra produkta datu lapa un noteikti tehniskie parametri samazina šos riskus.
Kā pircēji var izvēlēties piemērotu 6kA MCB?
Praktisko atlases procesu var iedalīt vairākos posmos. Tas palīdz inženieriem un iepirkumu komandām izvairīties no produkta izvēles tikai no kataloga nosaukuma.
-
Nosakiet sistēmas spriegumu.
Apstipriniet nominālo maiņstrāvas spriegumu un to, vai lietojums ir vienfāzes vai trīsfāžu. -
Aprēķiniet vai apstipriniet projektēto strāvu.
MCB nominālā strāva jāsaskaņo ar paredzamo ķēdes slodzi un vadītāja pieļaujamo strāvu. -
Nosakiet paredzamo īssavienojuma strāvu.
Pārbaudiet pieejamo bojājuma strāvu uzstādīšanas vietā un pārbaudiet, vai izvēlētā 6kA pārrāvuma jauda ir atbilstoša. -
Novērtējiet slodzes pieplūdumu.
Nosakiet, vai ķēdē ir motori, transformatori, kapacitatīvās iekārtas, komutācijas barošanas avoti vai citas slodzes, kas rada ievērojamu starta strāvu. -
Izvēlieties atbilstošo brauciena līkni.
Izvēlieties B, C vai D, pamatojoties uz faktisko slodzi un aizsardzības prasībām, nevis vienkārši izvēloties visizplatītāko opciju. -
Izvēlieties polu konfigurāciju.
Apstipriniet, vai projektam ir nepieciešama 1P, 1P+N, 2P, 3P, 3P+N vai cita konfigurācija, ko atbalsta produktu sērija. -
Pārbaudiet standartus un dokumentāciju.
Pieprasiet atbilstošo datu lapu, informāciju par testiem, sertifikātus, izmēru rasējumus un uzstādīšanas instrukcijas. -
Pārbaudiet paneļa saderību.
Pārbaudiet DIN sliedes izmērus, spaiļu izvietojumu, vadītāju diapazonu, piederumus un pieejamo uzstādīšanas vietu.
- □ Nominālais spriegums apstiprināts
- □ Nominālā strāva apstiprināta
- □ 6kA pārrāvuma jauda pārbaudīta
- □ B/C/D līkne izvēlēta atbilstoši slodzei
- □ Pola konfigurācija apstiprināta
- □ Piemērojamais standarts apstiprināts
- □ Izmēri un DIN sliedes stiprinājums pārbaudīts
- □ Nepieciešama sertifikācijas un pārbaudes dokumentācija
- □ Pārskatīta darbības vide
- □ Apsvērta koordinācija ar aizsardzību pret augšteci/lejpus
Biežākās atlases kļūdas, no kurām jāizvairās
Pat tad, ja pamata specifikācijas šķiet pareizas, vairākas kļūdas var radīt problēmas pēc instalēšanas.
| Kļūda | Iespējamā problēma | Labāka prakse |
|---|---|---|
| Izvēle tikai pēc strāvas stipruma | Citi kritiskie parametri var nesakrist | Novērtējiet spriegumu, līkni, pārrāvuma spēju, stabus un standartus kopā |
| Pieņemot, ka katrs 6kA slēdzis ir savstarpēji aizvietojams | Dažādiem produktiem var būt dažādi izmēri un veiktspējas specifikācijas | Salīdziniet visas datu lapas |
| Nepareizas brauciena līknes izmantošana | Traucējoša paklupšana vai neatbilstoša pielietojuma piemērotība | Novērtējiet faktisko slodzes pieplūdumu |
| Iespējamās bojājuma strāvas ignorēšana | Pārrāvuma jauda var būt nepietiekama | Pārbaudiet bojājuma līmeni uzstādīšanas vietā |
| Skats uz diriģenta koordināciju | Aizsardzība var neatbilst vadu sistēmai | Koordinējiet MCB reitingu ar vadītāja kapacitāti |
| Pērk bez dokumentācijas | Apstiprināšana un uzstādīšana var kļūt sarežģīta | Pirms pirkšanas pieprasiet tehniskos un atbilstības dokumentus |
Pareiza koordinācija starp nominālo strāvu, vadītāja kapacitāti, izslēgšanas raksturlielumiem un bojājuma līmeni ir galvenais uzticamas MCB izvēles elements.
Kāpēc strādāt ar pieredzējušu MCB ražotāju?
Liela apjoma iepirkumos, OEM projektos, izplatīšanas partnerībās un elektrisko paneļu ražošanā produkta kvalitāte ir tikai viens no apsvērumiem. Pircējiem ir nepieciešamas arī konsekventas specifikācijas, stabila ražošana, atsaucīga tehniskā komunikācija un dokumentācija, kas atbalsta projekta apstiprināšanu.
Shanghai DaDa Electric Co., Ltd.var uzskatīt par ražošanas partneri klientiem, kuri meklē miniatūru slēdžu risinājumus un ar tiem saistītos zemsprieguma elektroaizsardzības produktus. B2B pircējiem visnoderīgākajā piegādātāju novērtējumā jākoncentrējas uz izmērāmu tehnisko informāciju, nevis tikai uz mārketinga apgalvojumiem.
- Skaidras produkta specifikācijas un tehniskie parametri
- Definēti nominālās strāvas un sprieguma diapazoni
- Pieejamās pārrāvuma jaudas iespējas
- Brauciena līknes informācija dažādiem slodzes apstākļiem
- Produkta rasējumi un uzstādīšanas informācija
- Piemērojamā sertifikācijas un atbilstības dokumentācija
- Stabilas ražošanas un kvalitātes kontroles procedūras
- Tehniskā komunikācija projekta specifiskām prasībām
- OEM/ODM atbalsts, ja nepieciešams
Importētājiem un elektrības izplatītājiem šie faktori var būt īpaši svarīgi, ja produkti ir jāintegrē dažādās sadales sistēmās vai jāpārdod vairākos tirgos.
Bieži uzdotie jautājumi
6kA attiecas uz nominālo īssavienojuma pārtraukuma jaudu piemērojamos testa apstākļos. Tas ir 6000 ampēri, un to nevajadzētu sajaukt ar MCB parasto nominālo strāvu.
Nē. Piemērotība ir atkarīga no iespējamās īssavienojuma strāvas, sistēmas sprieguma, nominālās strāvas, atvienošanas raksturlielumiem, polu konfigurācijas, uzstādīšanas apstākļiem un piemērojamiem noteikumiem. Pirms slēdža izvēles ir jāpārbauda pieejamā bojājuma strāva.
Abi skaitļi apzīmē dažādus parametrus. 6kA ir pārrāvuma jauda, savukārt 6A ir nominālās strāvas vērtība. Slēdzējam potenciāli varētu būt 6A nominālā strāva un 6kA pārrāvuma jauda.
Tie identificē dažādus momentānās magnētiskās izslēgšanas raksturlielumus. Saskaņā ar IEC 60898-1 B parasti ir saistīts ar aptuveni 3–5 reizēm lielāku nominālo strāvu, C — aptuveni 5–10 reizes un D — ar aptuveni 10–20 reizēm.
Motoriem var būt ievērojama palaišanas strāva, tāpēc C vai D raksturlielumi var būt piemēroti atkarībā no motora un ķēdes. Galīgajā atlasē jāņem vērā palaišanas strāva, bojājuma strāva, kabeļa pretestība un koordinācija ar citām aizsargierīcēm.
Ne automātiski. Ja paredzamā īssavienojuma strāva pārsniedz slēdža nominālo pārtraukuma jaudu, 6kA ierīce var nebūt piemērota. Slēdzis ir jāizvēlas atbilstoši bojājuma līmenim un piemērojamām uzstādīšanas prasībām.
Pircējiem parasti ir jāpieprasa detalizēta datu lapa, tehniskās specifikācijas, izmēru rasējumi, uzstādīšanas instrukcijas, piemērojamie pārbaudes vai sertifikācijas dokumenti un attiecīgie produktu standarti. Projekta prasībām var būt nepieciešama papildu dokumentācija.
Ražošanas partiju atbilstība, izsekojamība, tehniskā dokumentācija, kvalitātes kontrole, piegādes iespējas un pēcpārdošanas tehniskais atbalsts var būtiski ietekmēt B2B elektriskā projekta kopējās izmaksas un uzticamību.
Izveidojiet uzticamāku ķēžu aizsardzības risinājumu
Izvēloties a6kA maiņstrāvas miniatūras ķēdes pārtraucējsjāsāk ar lietojumprogrammas elektriskajiem nosacījumiem, nevis tikai ar produkta etiķeti. Nominālā strāva, pārrāvuma jauda, atvienošanas līkne, spriegums, polu konfigurācija, uzstādīšanas vide un tehniskā dokumentācija — tas viss veicina uzticamu aizsardzības risinājumu.
Ja iegādājaties MCB elektroenerģijas sadales projektiem, vadības paneļiem, komerciālām ēkām, dzīvojamām ēkām vai vairumtirdzniecības sadalei,Shanghai DaDa Electric Co., Ltd.var palīdzēt jums novērtēt piemērotas produkta specifikācijas atbilstoši jūsu projekta prasībām.
Vai nepieciešamas tehniskās specifikācijas, informācija par produktu vai atbalsts lielapjoma iegādes projektam?Sazinieties ar mumslai apspriestu jūsu pieteikumu un atrastu piemērotu miniatūru ķēdes pārtraucēja risinājumu.
