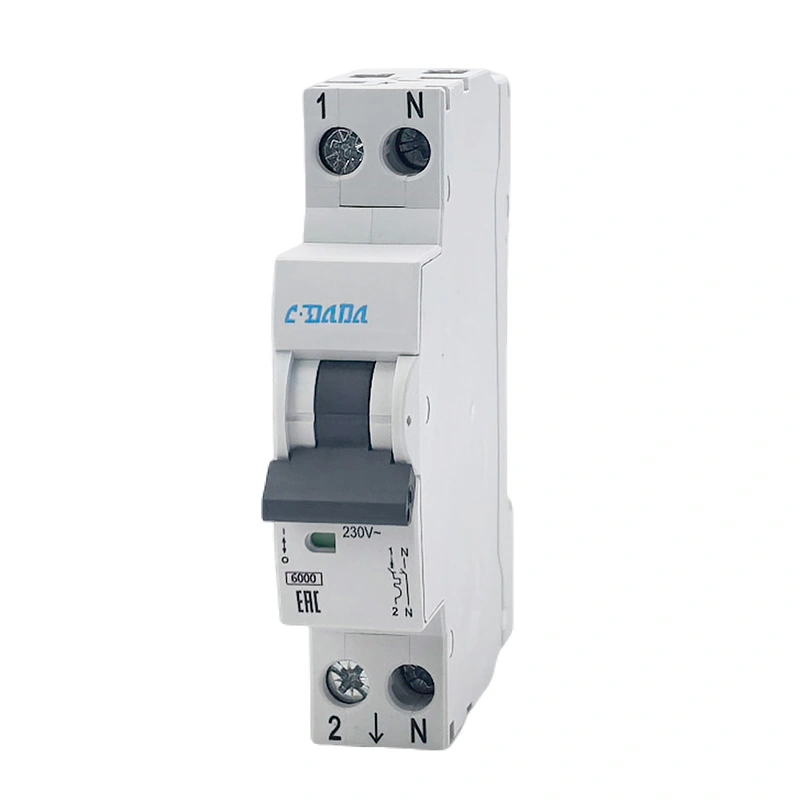

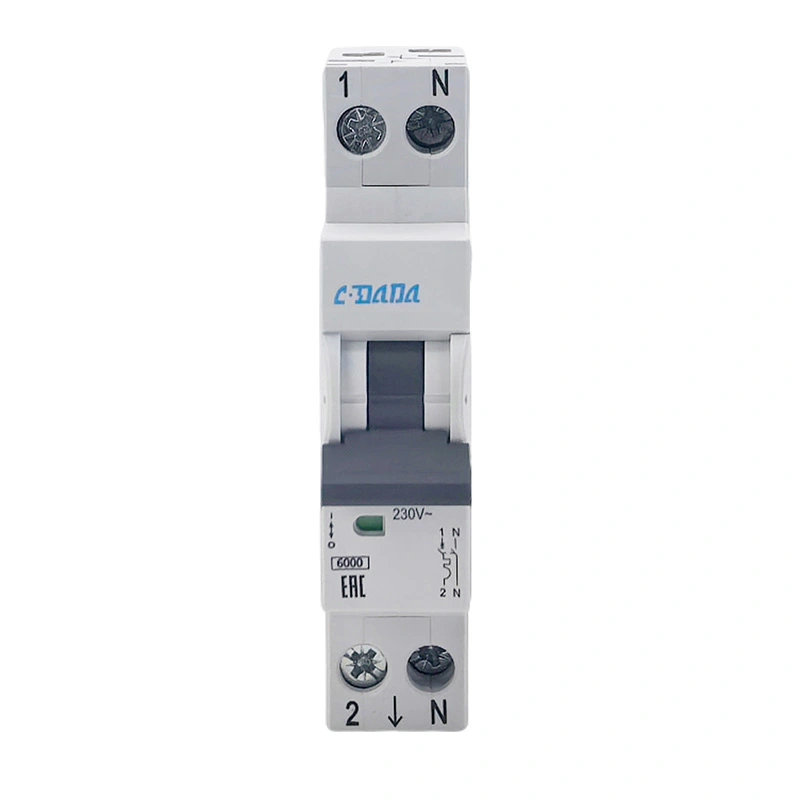

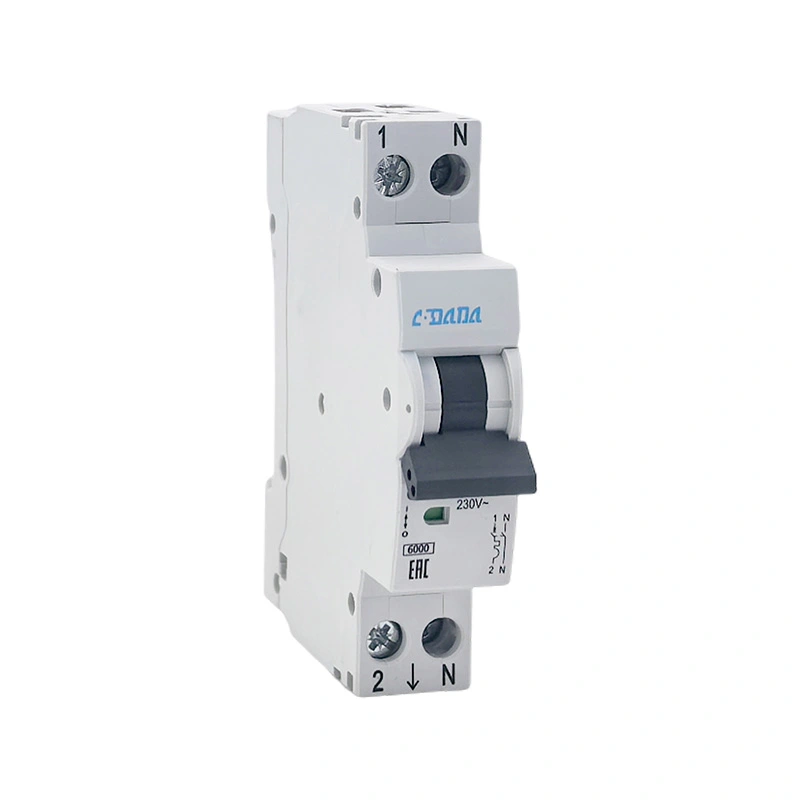

Miniatūrais ķēdes pārtraucējs DPN 6KA

CDADA DAB7N miniatūrais ķēdes pārtraucējs DPN 6KA ir profesionāls 1P+N divu pārtraukumu miniatūras slēdži, ko neatkarīgi izstrādājis Shanghai DADA Electric, uzticams ražotājs ar 40+ gadu pieredzi. Ar 6kA augstu pārrāvuma kapacitāti, sinhrono darbību un N-polu dizainu “vispirms lauzt”, tas efektīvi uzlabo loka dzēšanas veiktspēju un droši aizsargā ķēdes un aprīkojumu. Plaši izmanto sadales kārbās, mājas dekorēšanā, komerciālajā barošanā un apgaismojuma ķēdēs, tā ir pirmā izvēle pasaules pircējiem, izplatītājiem un OEM klientiem.

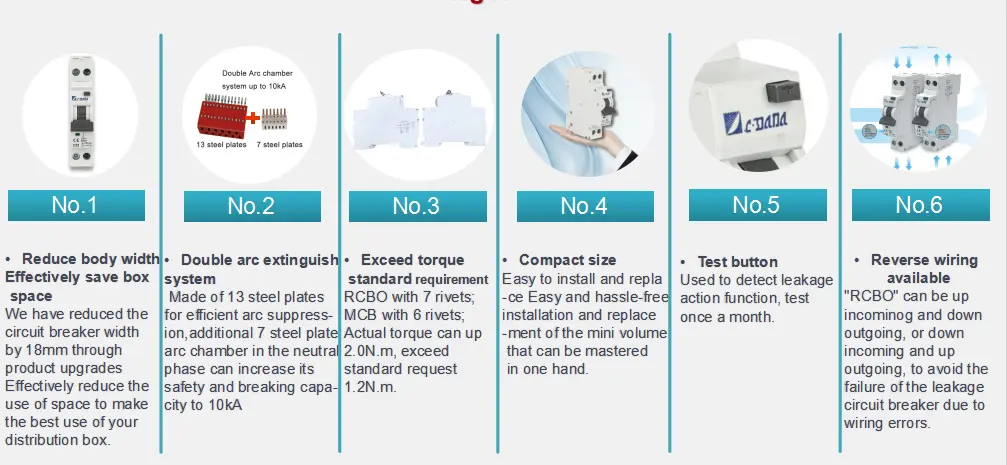

Kādas ir MCB DPN 6KA priekšrocības?

★ 1P+N DPN struktūra, divi pārtraukuma punkti, drošāki un uzticamāki

★ N pols izveido pirmo un saplīst vēlāk, uzlabo loka laušanas spēju

★ 6kA reāla pārrāvuma jauda, ​​spēcīga aizsardzība pret īssavienojumu

★ Kompakts 17,8 mm platums, ietaupa vietu skapī

★ B/C izslēgšanas līknes ir pieejamas dažādām slodzēm

★ IP20 aizsardzības pakāpe, droši pieskarties

★ Plašs vadu diapazons: 1–25 mm² elastīgs kabelis

★ DIN sliedes montāža, ātra un stabila uzstādīšana

★ Augstas un zemas temperatūras izturība: -25 ℃ ~ + 50 ℃

★ Ilgs mehāniskais kalpošanas laiks līdz 20 000 reižu

Lietojumprogrammas

CDADA miniatūrais ķēdes pārtraucējs DPN 6KA tiek plaši izmantots:

★ Dzīvojamās ēkas, dzīvokļi, villas, mājas apdare

★ Biroji, veikali, viesnīcas, skolas, slimnīcas

★ Apgaismojuma ķēdes, elektrības rozetes, mazās strāvas iekārtas

★ Sadzīves tehnika: ūdens sildītāji, kondicionieri, elektriskie sildītāji

★ Vecās ķēdes rekonstrukcija un sadales kārbas modernizācija

★ Komerciālās un civilās zemsprieguma elektroenerģijas sadales sistēmas

Tehnisko parametru tabula

Kontūras izmēri

★ Garums: 82,5 mm

★ Augstums: 73,2 mm

★ Platums: 17,8 mm (standarta 1 moduļa platums)

★ Montāža: 35mm DIN sliede

★ Elektroinstalācija: piemērota 1–25 mm² elastīgam/cietam kabelim

★ Kopnes biezums: 0,8–2mm

Standarta pārbaudes priekšmeti

★ 1,13 Testā bez paklupšanas (≥1 stunda)

★ 1,45 Ieslēgšanās tests (<1 stunda)

★ 2,55 Pārslodzes darbības tests

★ Magnētiskā momentāna izslēgšanas tests (3 In/5 In B/C līknei)

★ Dielektriskās izturības sprieguma pārbaude

★ Temperatūras paaugstināšanas tests

★ Īsslēguma pārrāvuma jaudas tests (6kA)

★ Mehāniskā un elektriskā mūža pārbaude

★ Augstas un zemas temperatūras darbības pārbaude

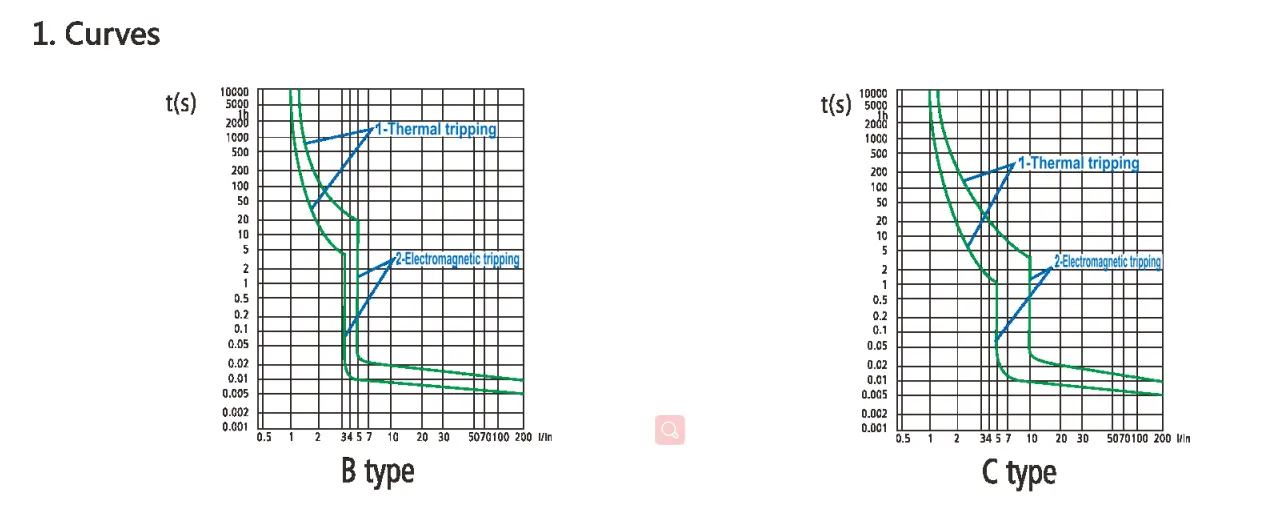

Izslēgšanas raksturlīknes

IEC 60898-1

Magnētiskā atbrīvošana

Kad notiek ķēdes īssavienojums, momentānu atslēgšanos panāk magnēts ar dzelzs serdi. Saskaņā ar IEC60898 standartu šo produktu var iedalīt trīs veidos: B, C un D.

Termiskā atbrīvošana

●Kad ķēdē rodas pārslodze, slēdža bimetāla sloksne karstuma ietekmē izlocīsies, izraisot kontaktu atvienošanu un termisko atslēgšanos;

●IEC standarts nosaka atslēgšanas laika diapazonu dažādām pārslodzes strāvām;

●Atsauces testa vides temperatūra ir 30 °C.

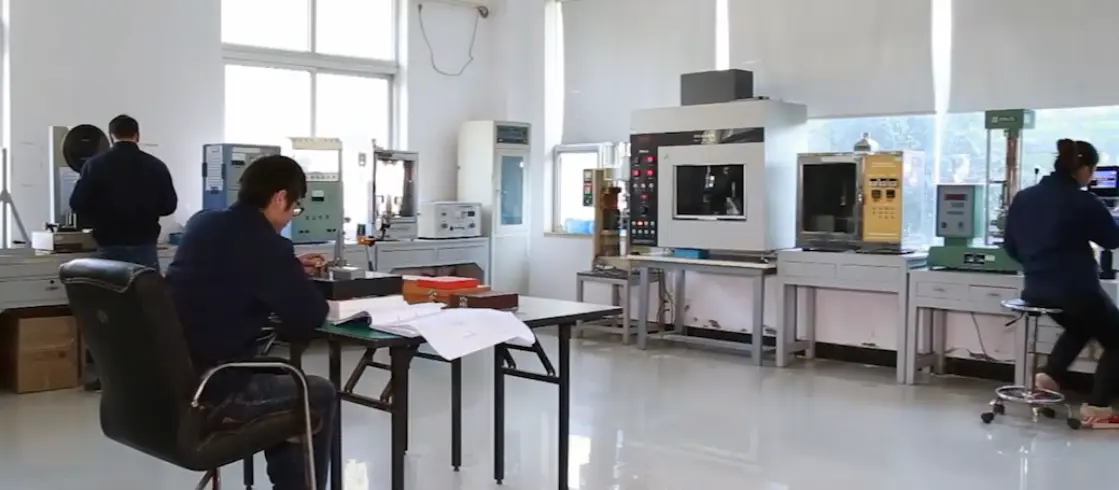

Kvalitātes kontroles process

1. Izejvielu ienākošā pārbaude un sertifikācijas pārbaude

2. Automātiskā iesmidzināšana un precīza metāla štancēšana

3. Pusfabrikātu montāža un kalibrēšana

4. 100% pilnas atvienošanas raksturlielumu tests

5. Izturēt sprieguma un izolācijas veiktspējas testu

6. Augstas un zemas temperatūras novecošanas tests

7. Izskata, izmēru un logotipa pārbaude

8. Galīgā iepakojuma un sūtījuma pārbaude

Iepakojums un piegāde

★ Standarta eksporta kartons ar triecienizturīgu oderi

★ Grupu kaste iepakota, lai izvairītos no skrāpējumiem

★ Skaidra etiķete: modelis, strāva, stabi, daudzums, sertifikācija

★ Piemērots jūras, gaisa un sauszemes transportam

★ Atbalstiet OEM iepakojumu, pielāgotu logotipu un etiķeti

Klientu veiksmes gadījumi

CDADA MCB DPN 6KA ir eksportēts uz vairāk nekā 50 valstīm un reģioniem:

★ Ilgtermiņa lielapjoma piegāde Eiropas un Āzijas izplatītājiem

★ Mājsaimniecības ķēdes atjaunošanas projekti Tuvajos Austrumos un Āfrikā

★ OEM sadarbība ar pazīstamiem starptautiskiem elektrotehnikas zīmoliem

★ Enerģijas sadales atbalsts nekustamo īpašumu attīstītājiem

★ Stabilus pasūtījumus no elektrouzņēmējiem un sistēmu integratoriem

Kāpēc izvēlēties DADA Electric?

★ Vairāk nekā 40 gadu profesionālā pieredze ķēdes pārtraucēju pētniecībā un izstrādē un ražošanā

★ 90% galveno komponentu ražoti uz vietas, stabila kvalitātes kontrole

★ ISO9001 sertificēts, pilnīga atbilstība starptautiskajiem standartiem

★ Pilnīgi sertifikāti: CE, CB, CCC utt.

★ Liela ražošanas jauda, ​​ātra piegāde lielapjoma pasūtījumiem

★ Profesionāls tehniskais atbalsts un pēcpārdošanas serviss

★ Pieņemiet OEM un ODM pielāgošanu, lai apmierinātu tirgus prasības

★ Globāla loģistikas sistēma, droša un precīza piegāde
