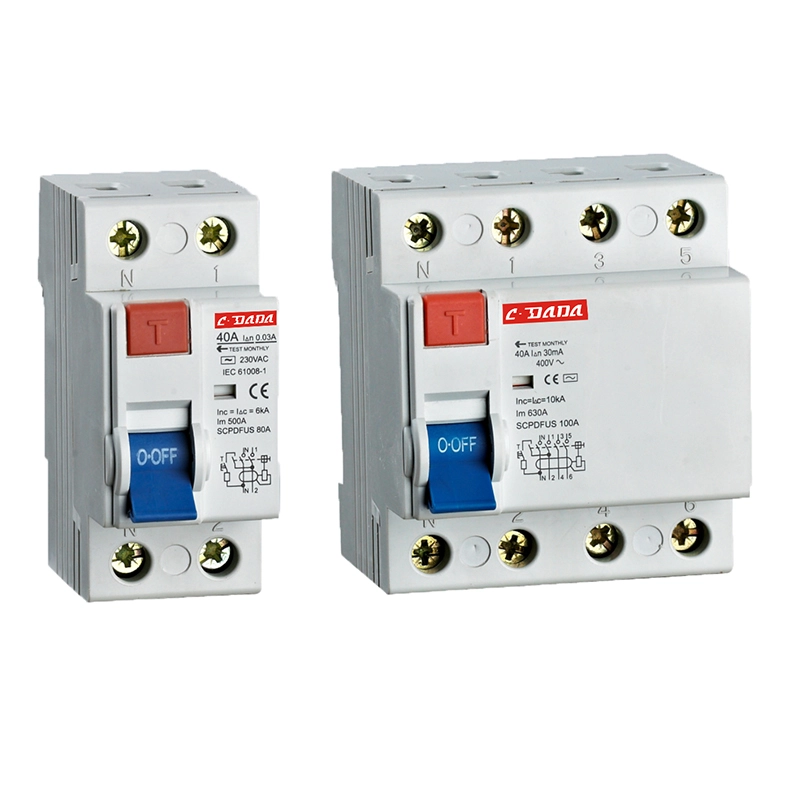

Kas ir atlikušās strāvas ķēdes pārtraucējs?

A Atlikušās strāvas ķēdes pārtraucējs(RCCB) ir svarīga elektriskās drošības ierīce, kas paredzēta cilvēku un īpašuma aizsardzībai no elektriskās strāvas trieciena, ugunsgrēka briesmām un noplūdes strāvām. Mūsdienu elektriskajās sistēmās, kur dzīvojamo, komerciālo un rūpniecisko slodzes kļūst arvien sarežģītākas, RCCB ir būtiska loma drošas elektroenerģijas sadales nodrošināšanā. Šajā rakstā ir sniegts visaptverošs ceļvedis, lai izprastu, kā darbojas RCCB, kāpēc tās ir būtiskas, kā izvēlēties pareizo modeli, izplatītākās instalēšanas metodes, apkopes padomi un reālās lietojumprogrammas. Tas arī palīdz lasītājiem atrisināt praktiskus sāpju punktus, piemēram, traucējumus, nepareizu izmēru un sistēmas saderības problēmas.

Satura rādītājs

• 1. Ievads par atlikušās strāvas ķēdes pārtraucēju
• 2. Kā darbojas atlikušās strāvas ķēdes pārtraucējs
• 3. RCCB veidi un to atšķirības
• 4. Galvenie ieguvumi un aizsardzības mehānismi
• 5. RCCB vs MCB vs RCBO
• 6. Kā izvēlēties pareizo RCCB
• 7. Uzstādīšanas vadlīnijas un labākā prakse
• 8. Biežākās problēmas un traucējummeklēšana
• 9. Apkope un pārbaude
• 10. Pielietojums dažādās nozarēs
• 11. Drošības standarti un atbilstība
• 12. Bieži uzdotie jautājumi
• 13. Secinājums

1. Ievads par atlikušās strāvas ķēdes pārtraucēju

Atlikušās strāvas ķēdes pārtraucējs (RCCB) ir elektriskā aizsardzības ierīce, kas atvieno ķēdi ikreiz, kad tā konstatē nelīdzsvarotību starp strāvu un neitrālu strāvu. Šī nelīdzsvarotība parasti norāda uz noplūdes strāvu, kas plūst uz zemi, kas var būt bīstama cilvēkiem vai izraisīt elektrisko ugunsgrēku.

Atšķirībā no standarta aizsargierīcēm, RCCB neaizsargā no pārslodzes vai īssavienojuma apstākļiem. Tā vietā to galvenais uzdevums ir nodrošināt personīgo drošību, atklājot pat nelielas noplūdes strāvas - bieži vien līdz 30 mA.

2. Kā darbojas atlikušās strāvas ķēdes pārtraucējs

Atlikušās strāvas ķēdes pārtraucēja darbības princips ir balstīts uz Kirhhofa pašreizējo likumu, kas nosaka, ka strāvai, kas ienāk ķēdē, ir jābūt vienādai ar strāvu, kas no tās iziet. Ja ir kāda atšķirība, tas norāda uz noplūdi.

RCCB iekšpusē strāvas transformators nepārtraukti uzrauga strāvu un neitrālos vadus. Normālos apstākļos magnētiskie lauki viens otru dzēš. Tomēr, ja rodas noplūde, nelīdzsvarotība iedarbina izslēgšanas mehānismu.

• Normāls stāvoklis: strāvas strāva = neitrāla strāva
• Bojājuma stāvoklis: strāvas strāva ≠ Neitrāla strāva
• Brauciena darbība: ķēde nekavējoties atvienojas (milisekundēs)

Šī ātrā reakcija padara RCCB ārkārtīgi efektīvus elektriskās strāvas trieciena novēršanā.

3. RCCB veidi un to atšķirības

Dažādām lietojumprogrammām ir nepieciešami dažāda veida RCCB. Tālāk ir sniegts visizplatītāko veidu sadalījums:

4. Galvenie ieguvumi un aizsardzības mehānismi

RCCB nodrošina vairākus aizsardzības slāņus, kas padara tos neaizstājamus mūsdienu elektriskajās sistēmās:

• Aizsardzība pret elektrošoku:Novērš letālus negadījumus, nekavējoties atvienojot bojātās ķēdes.
• Ugunsgrēka novēršana:Aptur noplūdes strāvas, kas var pārkarst vadus.
• Aprīkojuma aizsardzība:Samazina zemes bojājumu radītos bojājumus.
• Augsta jutība:Atklāj noplūdi līdz 10–30 mA.
• Ātrs reakcijas laiks:Braucieni milisekundēs.

Šīs priekšrocības padara RCCB par būtisku gan dzīvojamo, gan rūpniecisko elektrisko infrastruktūru.

5. RCCB vs MCB vs RCBO

Daudzi lietotāji jauc RCCB ar MCB un RCBO. Tālāk esošajā tabulā ir izskaidrotas atšķirības:

Daudzās instalācijās RCCB tiek izmantoti kopā ar MCB, lai panāktu pilnīgu aizsardzību.

6. Kā izvēlēties pareizo RCCB

Pareiza RCCB izvēle ir ļoti svarīga, lai nodrošinātu drošību un sistēmas efektivitāti. Apsveriet šādus faktorus:

• Nominālā strāva:Saskaņot ar sistēmas slodzi (piemēram, 25A, 40A, 63A).
• Jutības līmenis:30mA personiskai aizsardzībai, 100mA–300mA ugunsdrošībai.
• Stabu skaits:2-polu vienfāzes, 4-polu trīsfāžu sistēmām.
• Veida izvēle:AC, A vai B atkarībā no slodzes īpašībām.
• Zīmola uzticamība:Izvēlieties sertificētus ražotājus ar pierādītiem drošības ierakstiem.

7. Uzstādīšanas vadlīnijas un labākā prakse

Pareiza uzstādīšana ir būtiska RCCB darbībai. Nepareiza elektroinstalācija var izraisīt traucējošu atslēgšanu vai atslēgšanu.

• Nodrošiniet pareizu fāzes un nulles savienojumu.
• Uzstādiet RCCB pirms galīgajām shēmām.
• Izvairieties no nulles vadu sajaukšanas starp ķēdēm.
• Pārbaudiet ierīci pēc uzstādīšanas, izmantojot testa pogu.
• Ievērojiet vietējos elektriskos noteikumus un standartus.

8. Biežākās problēmas un traucējummeklēšana

Pat augstas kvalitātes RCCB var rasties problēmas. Šeit ir izplatītas problēmas un risinājumi:

• Traucējoša paklupšana:To bieži izraisa noplūde no vairākām ierīcēm vai slikta izolācija.
• Nespēja atiestatīt:Var norādīt uz pastāvīgu zemes bojājumu.
• Pārbaudes laikā nav brauciena:Ierīce var būt bojāta un tā ir jānomaina.
• Pārkaršana:To izraisa vaļīgi savienojumi vai pārslodzes apstākļi.

9. Apkope un pārbaude

Regulāra apkope nodrošina RCCB ilgtermiņa uzticamību:

• Katru mēnesi nospiediet testa pogu, lai pārbaudītu darbību.
• Katru gadu pārbaudiet vadu savienojumus.
• Novecojušas ierīces nomainiet ik pēc 8–10 gadiem.
• Uzraugiet, vai nav redzamas krāsas maiņas vai degšanas pazīmes.

10. Pielietojums dažādās nozarēs

Atlikušās strāvas jaudas slēdži tiek plaši izmantoti dažādās nozarēs:

• Dzīvojamās ēkas:Virtuves, vannas istabas un āra ķēdes.
• Tirdzniecības telpas:Biroji, tirdzniecības centri un viesnīcas.
• Rūpnieciskās iekārtas:Mašīnu aizsardzības un vadības paneļi.
• Veselības aprūpe:Kritiskās dzīvības atbalsta sistēmas un laboratorijas.
• EV uzlādes stacijas:Augstas jutības noplūdes noteikšana.

11. Drošības standarti un atbilstība

RCCB ir jāatbilst starptautiskajiem drošības standartiem, lai nodrošinātu uzticamību un veiktspēju. Šie standarti nosaka tādus parametrus kā izslēgšanas laiks, noplūdes jutība un izturības pārbaude.

Atbilstība nodrošina, ka ierīce pastāvīgi darbojas kļūdu apstākļos un atbilst globālajām drošības prasībām.

12. Bieži uzdotie jautājumi

Q1: Vai RCCB aizsargā pret īssavienojumiem?
Nē, tas tikai aizsargā pret zemes noplūdi. MCB ir nepieciešami īssavienojuma aizsardzībai.

Q2: Kāpēc mans RCCB bieži izslēdzas?
Tas var būt saistīts ar bojātām ierīcēm, izolācijas problēmām vai kumulatīvu noplūdi.

Q3: Vai RCCB var darboties bez zemējuma?
Tas nav ieteicams. Pareiza zemēšana nodrošina efektīvu darbību.

Q4: Cik bieži ir jāpārbauda RCCB?
Vismaz reizi mēnesī, izmantojot iebūvēto testa pogu.

Q5: Kāds ir RCCB kalpošanas laiks?
Parasti 8–10 gadi atkarībā no lietošanas apstākļiem.

13. Secinājums

Noplūdes strāvas ķēdes pārtraucējs ir viena no vissvarīgākajām drošības ierīcēm jebkurā elektriskajā sistēmā. Tas nodrošina dzīvības glābšanas aizsardzību, atklājot noplūdes strāvas un atvienojot ķēdes milisekundēs. Neatkarīgi no tā, vai tos izmanto mājās, rūpnīcās vai komerciālās ēkās, RCCB ievērojami samazina elektriskās strāvas trieciena un ugunsgrēka risku.

Pareiza tipa izvēle, pareiza uzstādīšana un regulāra apkope nodrošina ilgtermiņa drošību un sistēmas stabilitāti. Tā kā elektriskās prasības turpina pieaugt, RCCB joprojām ir mūsdienu elektroenerģijas sadales sistēmu būtiska sastāvdaļa.
